Силовая Розетка Снятие. Corolla ZZE150

Электрооборудование Автомобиля. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Прочие Системы. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ КРЫШКУ ЗАДНЕГО ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА

  2. СНИМИТЕ РАЗЪЕМ ЭЛЕКТРИЧЕСКОГО ВВОДА В СБОРЕ

  3. СНИМИТЕ КРЫШКУ СИЛОВОЙ РОЗЕТКИ

Силовая Розетка -- Снятие



1. СНИМИТЕ КРЫШКУ ЗАДНЕГО ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Прочие Системы.Часы.Силовая Розетка Снятие

  1. С помощью отвертки расцепите 2 фиксатора.

    УКАЗАНИЕ:
    Конец отвертки перед использованием следует изолировать защитной клейкой лентой.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Освободите 2 фиксатора.

  1. Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.



2. СНИМИТЕ РАЗЪЕМ ЭЛЕКТРИЧЕСКОГО ВВОДА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

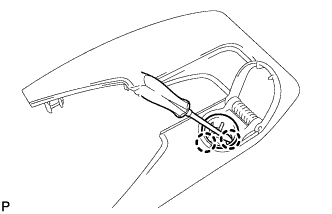

  1. С помощью отвертки освободите 2 захвата и снимите разъем электрического ввода в сборе.



3. СНИМИТЕ КРЫШКУ СИЛОВОЙ РОЗЕТКИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

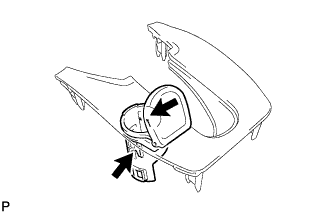

  1. Освободите 2 захвата и снимите крышку силовой розетки.
