Прикуриватель (Для Моделей С Кузовом Типа "Седан") -- Снятие |
| 1. СНИМИТЕ ЛЕВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Освободите 3 захвата и фиксатор и снимите левую нижнюю отделочную накладку панели приборов.
 |
| 2. СНИМИТЕ ПРАВУЮ НИЖНЮЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ |
Освободите 3 захвата и фиксатор и снимите правую нижнюю отделочную накладку панели приборов.
 |
| 3. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией) |
Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.
 |
| 4. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с механической трансмиссией) |
Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.
 |
| 5. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с механической трансмиссией "multimode") |
Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.
 |
| 6. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОТДЕЛОЧНУЮ НАКЛАДКУ ПАНЕЛИ ПРИБОРОВ В СБОРЕ (для моделей с механической трансмиссией "multimode") |
Освободите 2 захвата и 2 фиксатора, а затем снимите центральную облицовку панели управления в сборе.
 |
| 7. СНИМИТЕ РУКОЯТКУ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ (для моделей с автоматической трансмиссией) |
Поверните рукоятку рычага переключения передач против часовой стрелки и снимите ее.
 |
| 8. СНИМИТЕ ЦЕНТРАЛЬНУЮ ОБЛИЦОВКУ ПАНЕЛИ УПРАВЛЕНИЯ (для моделей с автоматической трансмиссией) |
Освободите 2 захвата и 2 фиксатора, а затем снимите центральную отделочную накладку панели приборов в сборе.
 |
| 9. СНИМИТЕ ЯЩИК ПАНЕЛИ ПРИБОРОВ В СБОРЕ |
Выверните 2 винта <В>.
 |
Освободите 2 захвата.
Отсоедините все разъемы и снимите ящик панели приборов в сборе.
| 10. СНИМИТЕ ПРИКУРИВАТЕЛЬ В СБОРЕ |
Отсоедините разъем.
 |
Освободите зажим и отсоедините разъем.

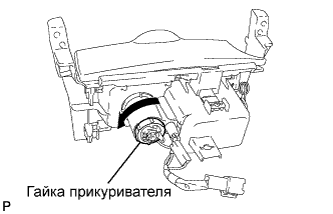

Поверните гайку прикуривателя и снимите ее.
 |

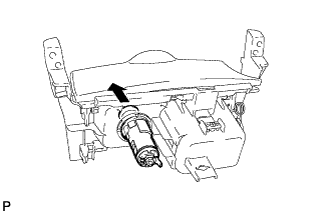

Снимите держатель прикуривателя.
 |
Снимите гнездо прикуривателя.
 |
