Топливный Бак Установка. Corolla Auris

Установите выходной патрубок угольного адсорбера № 1 на топливный бак.

Закрепите выходной патрубок угольного адсорбера № 1 зажимом.

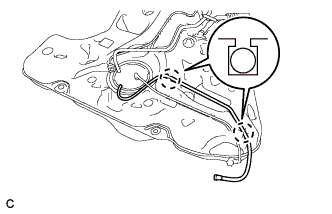

Установите подающий топливопровод в сборе на топливный бак.

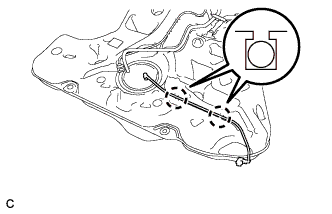

Установите трубку № 1, отводящую пары топлива, в сборе на топливный бак.

УКАЗАНИЕ:

После установки подающего топливопровода в сборе и трубки № 1, отводящей пары топлива, в сборе убедитесь в том, что подающий топливопровод располагается над трубкой, отводящей пары топлива.

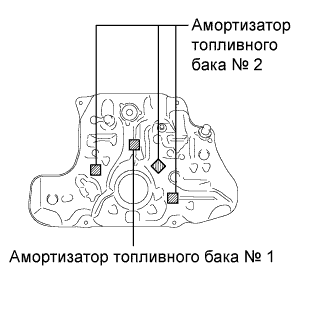

Установите новый амортизатор топливного бака № 1 и 3 новых амортизатора № 2, как показано на рисунке.

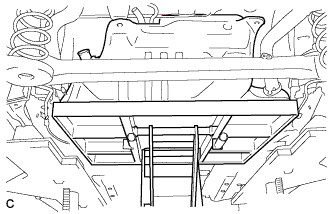

Подоприте топливный бак, используя подъемник двигателя.

Поднимите подъемник двигателя, а затем установите топливный бак на автомобиль.

ПРИМЕЧАНИЕ:

1. Будьте осторожны, не уроните топливный бак.

2. Устанавливая топливный бак, слегка наклоните его, что он не задел рычаг подвески или другие расположенные рядом детали.

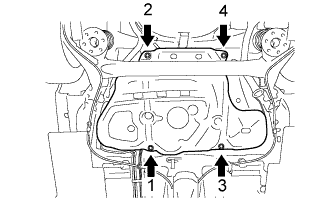

Предварительно установите топливный бак и закрепите его 4 новыми болтами.

Предварительно затяните болт 1, а затем полностью затяните болты в следующем порядке: болт 2, болт 1, болт 3 и болт 4.

Момент затяжки:

39 Н*м{400 кгс*см, 29 фунт-сила-футов}

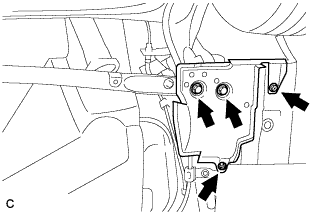

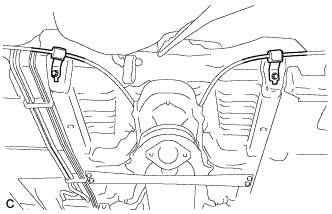

Подсоедините трос привода стояночного тормоза в сборе, зафиксировав его 2 болтами.

Момент затяжки:

6,0 Н*м{61 кгс*см, 53 фунт-сила-дюймов}

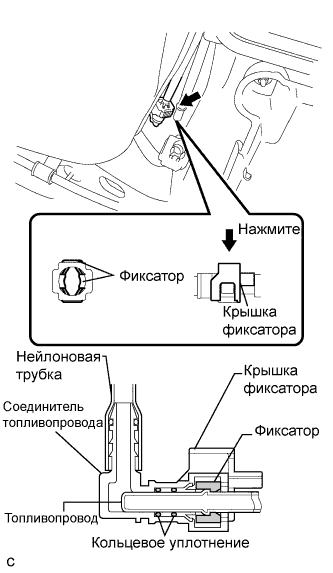

Совместите разъем топливопровода с топливопроводом, вставьте разъем топливопровода до щелчка, а затем закройте крышку разъема.

ПРИМЕЧАНИЕ:

1. Перед выполнением данной операции убедитесь в отсутствии царапин и посторонних частиц вокруг соединяемых частей разъема топливопровода и топливопровода.

2. После подсоединения подающего топливопровода в сборе убедитесь, что он подсоединен надежно, попытавшись вытянуть разъем топливопровода.

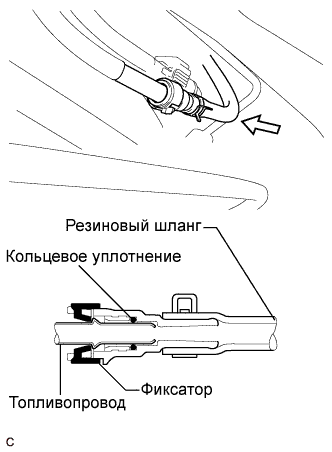

Надвиньте разъем трубки на топливную трубку и установите фиксатор.

ПРИМЕЧАНИЕ:

1. Убедитесь в отсутствии повреждений и посторонних частиц на соединяемой части трубки.

2. После подсоединения проверьте надежность соединения топливной трубки и разъема, попытавшись растянуть их.

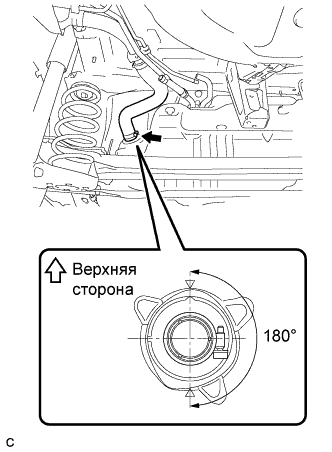

Подсоедините шланг, соединяющий топливный бак и наливную трубу, к топливному баку, как показано на рисунке, а затем закрепите его зажимом.

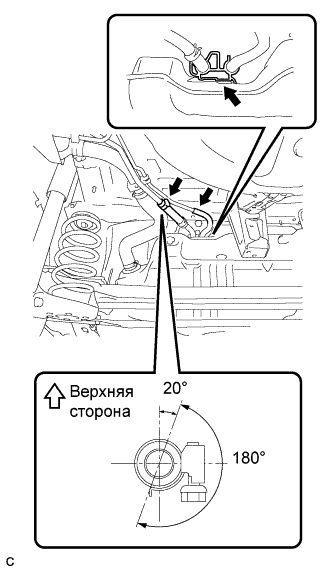

Подсоедините трубку сапуна топливного бака к топливному баку, как показано на рисунке.

Подсоедините выходной патрубок угольного адсорбера № 1.

ПРИМЕЧАНИЕ:

После подсоединения трубки сапуна и выходного патрубка угольного адсорбера № 1 убедитесь в том, что зажим трубки, отводящей пары топлива, надежно закреплен на топливном баке.

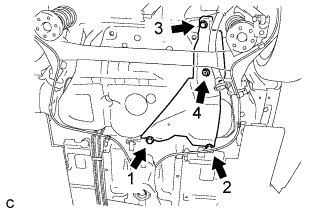

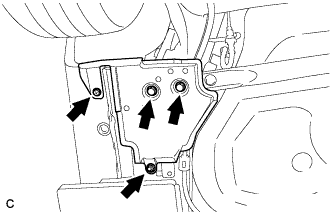

Установите защиту топливного бака № 1 в сборе и закрепите ее 3 болтами и гайкой. Затяните болты и гайку в следующем порядке: болт 1, болт 2, болт 3 и гайка 4.

Момент затяжки:

5,5 Н*м{56 кгс*см, 49 фунт-сила-дюймов}

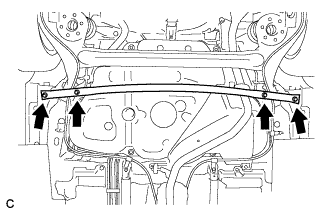

Установите скобу бокового защитного бруса заднего пола в сборе и закрепите ее 4 болтами.

Момент затяжки:

54 Н*м{551 кгс*см, 40 фунт-сила-футов}

Установите накладку левого бокового защитного бруса заднего пола и закрепите ее гайкой, уплотнительной шайбой и 2 болтами.

Момент затяжки:

5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}

Установите накладку правого бокового защитного бруса заднего пола и закрепите ее гайкой, уплотнительной шайбой и 2 болтами.

Момент затяжки:

5,4 Н*м{55 кгс*см, 48 фунт-сила-дюймов}

Проверьте крепежную деталь датчика топливного насоса.

1. Вручную установите крепежную деталь датчика топливного насоса на топливный бак, не подсоединяя топливозаборник в сборе.


   1. Если крепежную деталь датчика топливного насоса можно поворачивать рукой на 180° или более, используйте ее повторно.

   2. Если крепежную деталь датчика топливного насоса невозможно повернуть рукой на 180° и более, используйте запасную крепежную деталь.


   УКАЗАНИЕ:

   1. Убедитесь в отсутствии повреждений, вмятин, посторонних веществ и других дефектов на резьбе топливного бака.

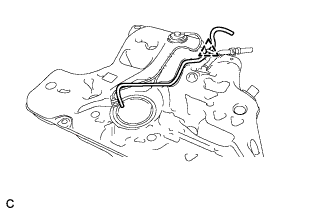

Подсоедините трубку, отводящую пары топлива из топливного бака, к топливозаборнику в сборе.

Подсоедините выходной патрубок угольного адсорбера № 1 к топливозаборнику в сборе.

Подсоедините трубку № 1, отводящую пары топлива, в сборе к топливозаборнику в сборе и закрепите ее фиксатором.

Вставьте соединитель топливопровода в пробку пластины топливозаборника, а затем установите зажим трубного соединения.

ПРИМЕЧАНИЕ:

1. Перед выполнением данной операции убедитесь в отсутствии царапин и посторонних частиц вокруг соединяемых частей соединителя топливопровода и пробки.

2. Удостоверьтесь, что соединитель топливопровода плотно вставлен до упора.

3. Убедитесь, что зажим трубного соединения располагается на кольце соединителя топливопровода.

4. После установки зажима трубного соединения убедитесь, что подающий топливопровод не выжимается.


Подсоедините разъем топливного насоса

Установите крышку технологического отверстия заднего пола вместе с новой бутиловой лентой.

Установите правое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть правого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть правого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите левое заднее сиденье в сборе в салон.

ПРИМЕЧАНИЕ:

Соблюдайте осторожность, чтобы не повредить кузов автомобиля.

Закрепите заднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 фиксатора.

Закрепите переднюю часть левого заднего сиденья в сборе 2 болтами.

Момент затяжки:

Для моделей производства TMC:

42 Н*м{428 кгс*см, 31 фунт-сила-футов}

Для моделей производства TMUK, TMMT:

37 Н*м{377 кгс*см, 27 фунт-сила-футов}

Установите 2 задних крепления подушки сиденья на спинку сиденья.

Закрепите 2 передних крепления подушки сиденья на кузове автомобиля.

Убедитесь, что подушка сиденья установлена надежно.

ПРИМЕЧАНИЕ:

При установке подушки сиденья следите за тем, чтобы пряжка ремня безопасности на оказалась под подушкой сиденья.
