АУДИО И ВИЗУАЛЬНАЯ СИСТЕМА - Цепь сигнала скорости автомобиля между радиоприемником и щитком приборов |
ОПИСАНИЕ
Данная цепь необходима для функции ASL (cистемы автоматической регулировки звука), встроенной в радиоприемник.Сигналы скорости поступают от щитка приборов и используются для ASL.Функция ASL используется для автоматической регулировки звука для обеспечения качественного воспроизведения даже при увеличении уровня шума автомобиля (по мере возрастания шума автомобиля увеличивается громкость звука и т.д.)- УКАЗАНИЕ:
- Напряжение 12 или 5 В формируется каждым ЭБУ, а затем подается на щиток приборов. Транзистор в щитке приборов преобразует сигнал в импульсный сигнал. Каждый ЭБУ управляет соответствующей системой в соответствии с импульсным сигналом.
- При коротком замыкании в одном из ЭБУ или жгутов проводов, подключенных к ЭБУ, ни одна система, указанная в блок-схеме, не будет работать должным образом.
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ |
Проверьте цепи, передающие сигналы скорости автомобиля в систему щитка приборов (Нажмите здесь).
Если при проверке встречаются указания, требующие вернуться к проверке каждой системы, перейдите к следующему шагу.
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК - ЩИТОК ПРИБОРОВ) |

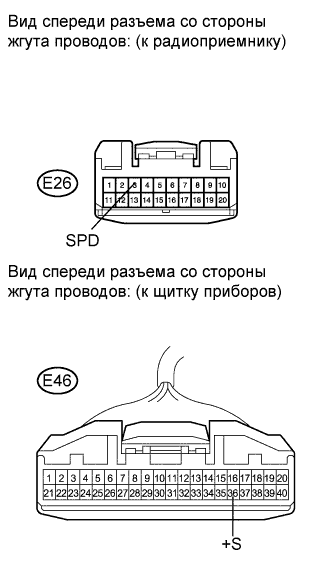

Отсоедините разъем E26 радиоприемника и разъем E46 щитка приборов.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
E26-3 (SPD) - E46-36 (+S)
| Всегда
| Менее 1 Ом
|
- Результат:
Результат
| Следующий шаг
|
NG
| А
|
OK
(для моделей с кузовом типа "седан")
| B
|
OK
(для моделей с кузовом типа "хэтчбэк")
| C
|
| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РАДИОПРИЕМНИК - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 4) |

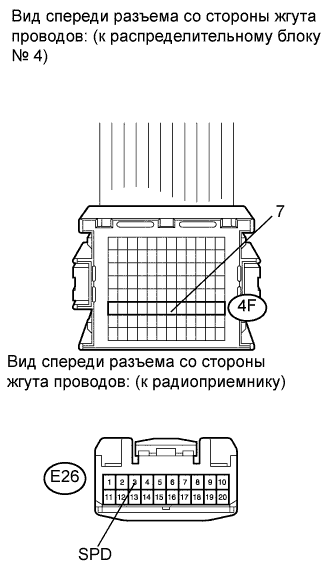

Отсоедините разъем распределительного блока № 4.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
4F-7 - E26-3 (SPD)
| Всегда
| Менее 1 Ом
|
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РАДИОПРИЕМНИК - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 4) |
|
|
| OK |
|
|
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 4) |
|
