СИСТЕМА НАВИГАЦИИ - Цепь сигнала скорости автомобиля между системой навигации в сборе и щитком приборов |
ОПИСАНИЕ
Функции системы навигации:Приемник системы навигации в сборе получает сигнал датчика скорости автомобиля от щитка приборов и информацию об антенне GPS, и затем корректирует местоположение автомобиля.Функции аудиосистемы:Данная цепь необходима для функции ASL (cистемы автоматической регулировки звука), встроенной в приемник системы навигации в сборе.Сигналы скорости поступают от щитка приборов и используются для ASL.Функция ASL используется для автоматической регулировки звука для обеспечения качественного воспроизведения даже при увеличении уровня шума автомобиля (по мере возрастания шума автомобиля увеличивается громкость звука и т.д.)- УКАЗАНИЕ:
- Напряжение 12 или 5 В формируется каждым ЭБУ, а затем подается на щиток приборов. Транзистор в щитке приборов преобразует сигнал в импульсный сигнал. Каждый ЭБУ управляет соответствующей системой в соответствии с импульсным сигналом.
- При коротком замыкании в одном из ЭБУ или жгутов проводов, подключенных к ЭБУ, ни одна система, указанная в блок-схеме, не будет работать должным образом.

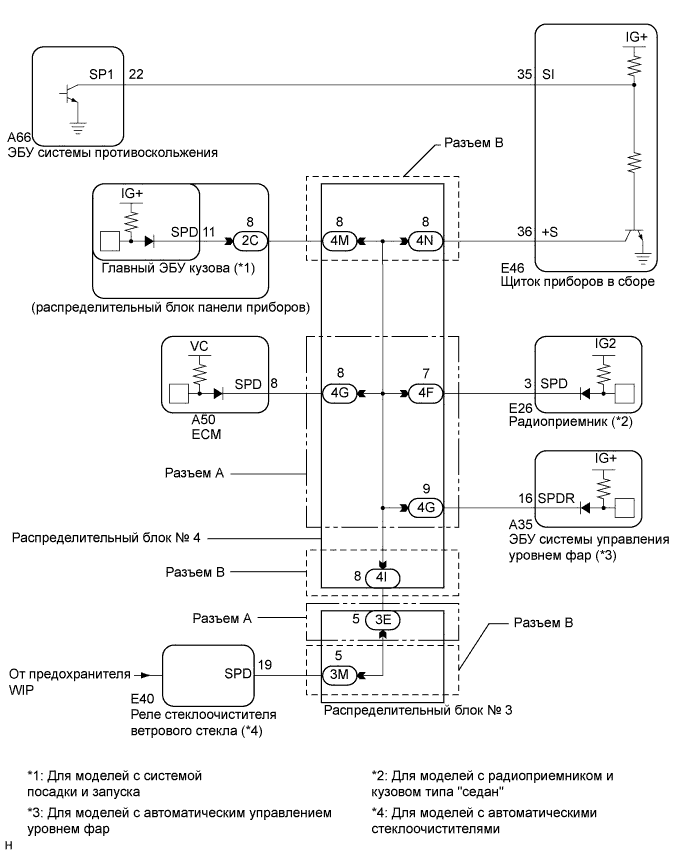

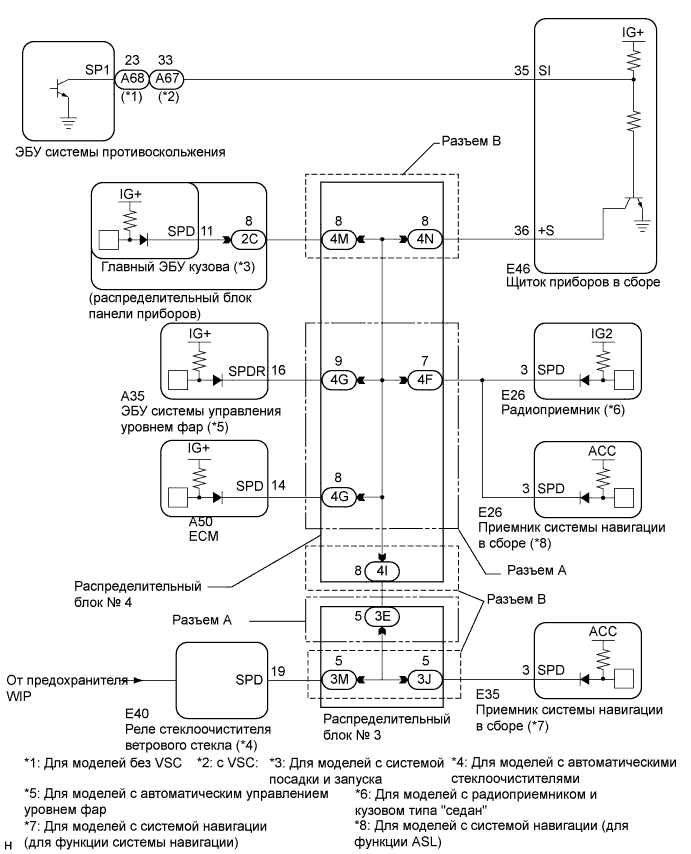

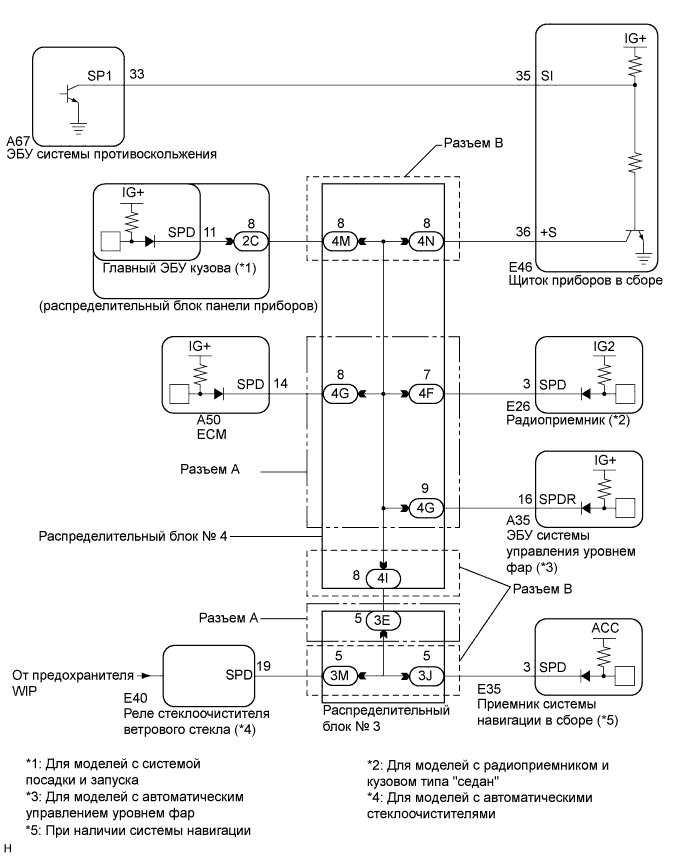

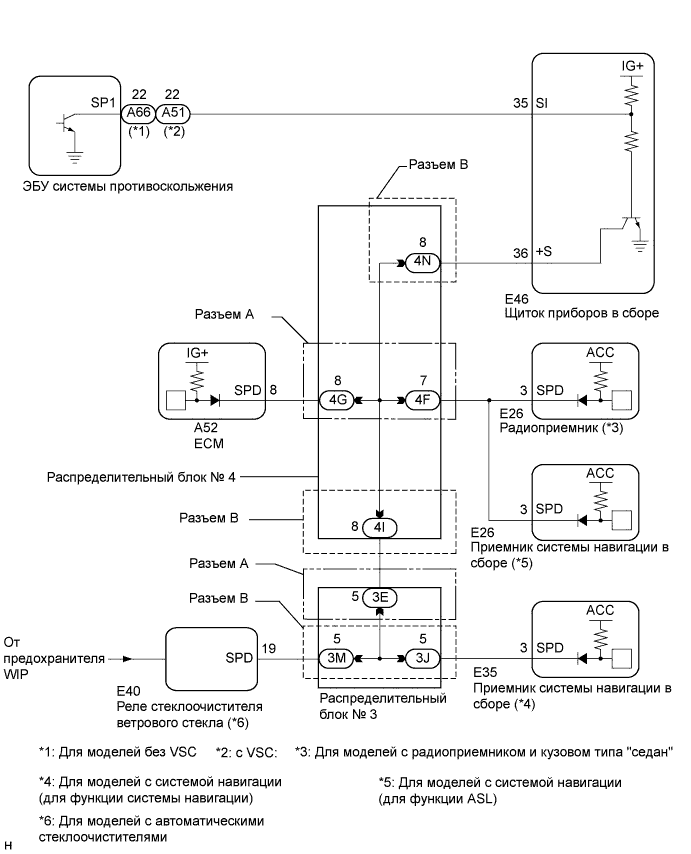

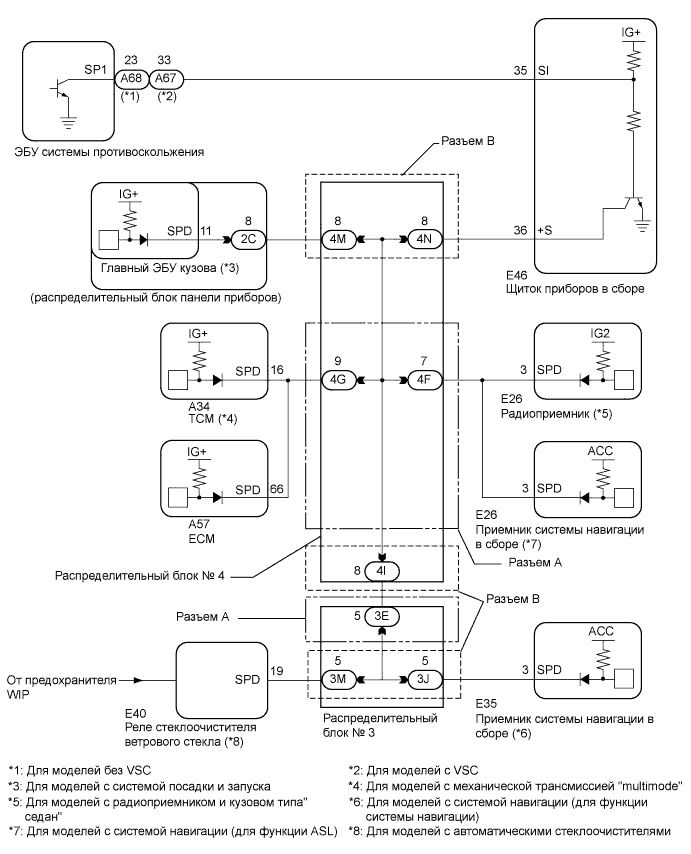

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
| 1.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ |
Проверьте цепи, передающие сигналы автомобиля в систему щитка приборов (Нажмите здесь).
Если при проверке встречаются указания, требующие вернуться к проверке каждой системы, перейдите к следующему шагу.
| 2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ - ЩИТОК ПРИБОРОВ) |

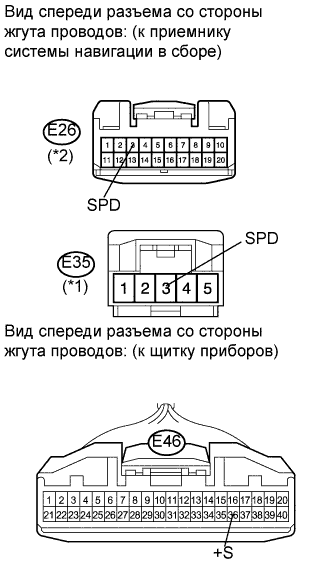

Отсоедините разъемы E26 и Е35 приемника системы навигации в сборе и разъем E46 щитка приборов.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
E35-3 (SPD) - E46-36 (+S) (*1)
| Всегда
| Менее 1 Ом
|
E26-3 (SPD) - E46-36 (+S) (*2)
| Всегда
| Менее 1 Ом
|
- УКАЗАНИЕ:
- *1: Для функций системы навигации
- *2: Для функции ASL (cистемы автоматической регулировки звука)
- Результат:
Результат
| Следующий шаг
|
NG
| А
|
OK
(для моделей с кузовом типа "седан")
| B
|
OK
(для моделей с кузовом типа "хэтчбэк")
| C
|
| 3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 4) |

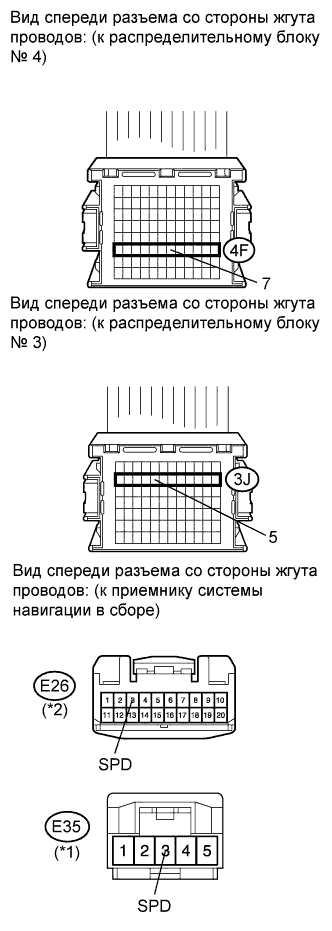

Отсоедините разъем распределительного блока № 4.
Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.
- Номинальное сопротивление:
Контакты для подключения диагностического прибора
| Режим
| Заданные условия
|
3J-5 - E35-3 (SPD) (*1)
| Всегда
| Менее 1 Ом
|
4F-7 - E26-3 (SPD) (*2)
| Всегда
| Менее 1 Ом
|
- УКАЗАНИЕ:
- *1: Для функций системы навигации
- *2: Для функции ASL (cистемы автоматической регулировки звука)
| | ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 4) |
|
|
| OK |
|
|
|
| ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 4) |
|
