СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ (для моделей с датчиком дождя) - Сигнальная цепь датчика частоты вращения


ОПИСАНИЕ

Реле стеклоочистителя ветрового стекла в сборе (реле автоматического стеклоочистителя) получает сигнал скорости автомобиля со щитка автомобиля и управляет работой системы автоматического стеклоочистителя ветрового стекла.
Щиток приборов в сборе выдает напряжение величиной 12 В или 5 В, которое поступает в ЭБУ системы противоскольжения.
Каждым ЭБУ или реле выдается напряжение величиной 12 или 5 В, которое затем подается в щиток приборов в сборе.
Сигнал преобразуется в последовательность импульсов транзисторным преобразователем щитка приборов.
Каждый ЭБУ управляет соответствующей системой в соответствии с импульсным сигналом.
При коротком замыкании в одном из ЭБУ или жгутов проводов, подключенных к ЭБУ, ни одна система, указанная в блок-схеме, не будет работать должным образом.

СХЕМА СОЕДИНЕНИЙ


Для моделей с 4ZZ-FE

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Сигнальная Цепь Датчика Частоты Вращения


Для моделей с 1ZR-FE

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Сигнальная Цепь Датчика Частоты Вращения


Для моделей с 1ND-TV

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Сигнальная Цепь Датчика Частоты Вращения


Для моделей с 1AD-FTV

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Сигнальная Цепь Датчика Частоты Вращения


Для моделей с 2ZR-FE

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Сигнальная Цепь Датчика Частоты Вращения


Для моделей с 2AD-FHV

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Сигнальная Цепь Датчика Частоты Вращения


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ

  1. Цепь, передающая сигналы скорости автомобиля в эту систему, проверяется в системе щитка приборов (Нажмите здесь).

  1. Если во время проверки выдается указание для возврата и проверки всех систем, перейдите к следующему шагу.


ДАЛЕЕ


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ - ЩИТОК ПРИБОРОВ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Сигнальная Цепь Датчика Частоты Вращения

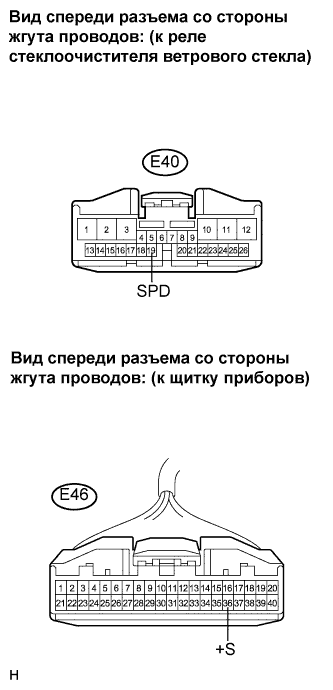

  1. Отсоедините разъем Е40 реле стеклоочистителя ветрового стекла и разъем E46 щитка приборов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E40-19 (SPD) - E46-36 (+S)
    		Всегда
    		Менее 1 Ом


NG
Перейдите к шагу 3
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 3)

  1. Отсоедините разъем 3M распределительного блока № 3.



  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Стеклоочистители И Стеклоомыватели.Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя).Система Стеклоочистителей И Стеклоомывателей (Для Моделей С Датчиком Дождя) Сигнальная Цепь Датчика Частоты Вращения

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    3M-5 - E40-19 (SPD)
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РЕЛЕ СТЕКЛООЧИСТИТЕЛЯ - РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 3)
OK

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 3)
