СИСТЕМА НАВИГАЦИИ - Цепь микрофона между микрофоном и приемником системы навигации в сборе


ОПИСАНИЕ

По данной цепи передаются сигналы микрофона от верхнего распределительного блока (микрофона) к приемнику системы навигации в сборе.
По ней также подается питание от приемника системы навигации в сборе к верхнему распределительному блоку (микрофону).

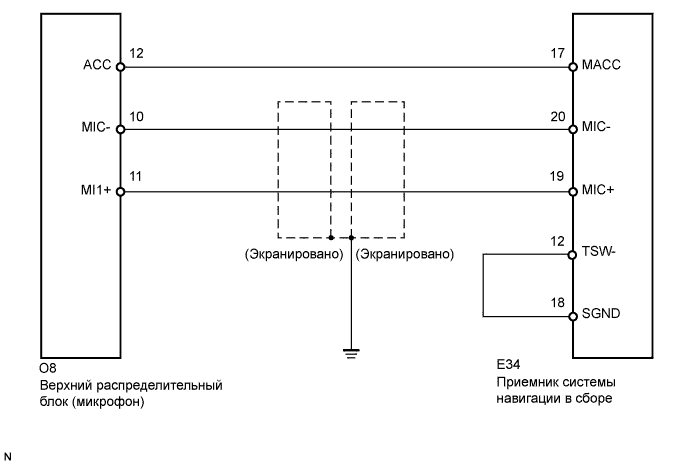

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Цепь Микрофона Между Микрофоном И Приемником Системы Навигации В Сборе


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Цепь Микрофона Между Микрофоном И Приемником Системы Навигации В Сборе

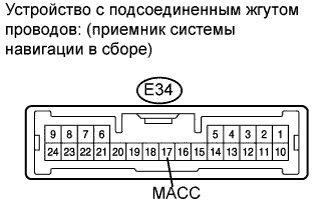

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E34-17 (MACC) - масса
    		Зажигание включено (ACC)
    		4-6 В
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG
    (для моделей с кузовом типа "седан")
    		B
    NG
    (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (Нажмите здесь)

C
ЗАМЕНИТЕ ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Цепь Микрофона Между Микрофоном И Приемником Системы Навигации В Сборе

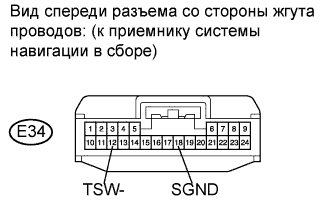

  1. Отсоедините разъем Е34 приемника системы навигации в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E34-12 (TSW-) - E34-18 (SGND)
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК - ПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Навигация.Система Навигации.Система Навигации Цепь Микрофона Между Микрофоном И Приемником Системы Навигации В Сборе

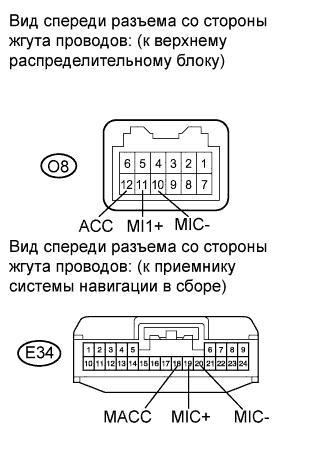

  1. Отсоедините разъем О8 верхнего расрпеделительного блока и разъем Е34 приемника системы навигации в сборе.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    O8-12 (ACC) - E34-18 (MACC)
    		Всегда
    		Менее 1 Ом
    O8-11 (MI1+) - E34-19 (MIC+)
    		Всегда
    		Менее 1 Ом
    O8-10 (MIC-) - E34-20 (MIC-)
    		Всегда
    		Менее 1 Ом
    E34-18 (MACC) - масса
    		Всегда
    		10 кОм или более
    E34-19 (MIC+) - масса
    		Всегда
    		10 кОм или более
    E34-20 (MIC-) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
