DTC B2799 Неисправность системы иммобилайзера двигателя


ОПИСАНИЕ

Этот DTC выводится при выполнении одного из следующих условий: 1) ECM определяет ошибку связи с ЭБУ электронного ключа зажигания; 2) ECM определяет ошибку линий связи; 3) идентификаторы обмена данными с ЭБУ между ЭБУ электронного ключа зажигания и ECM при попытке запуска двигателя оказались различными. Прежде чем приступить к поиску неисправности, вызвавшей появление этого DTC, убедитесь в отсутствии DTC ЭБУ электронного ключа зажигания. В противном случае сначала найдите и устраните неисправность, связанную с DTC ЭБУ электронного ключа зажигания.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2799
Выполняется одно из следующих условий:
  1. Ошибка связи между ECM и ЭБУ электронного ключа зажигания
  2. Ошибка линий связи
  3. В процессе связи с ЭБУ электронного ключа зажигания обнаружено несоответствие идентификатора связи
  1. Жгут проводов
  2. ECM
  3. ЭБУ электронного ключа зажигания

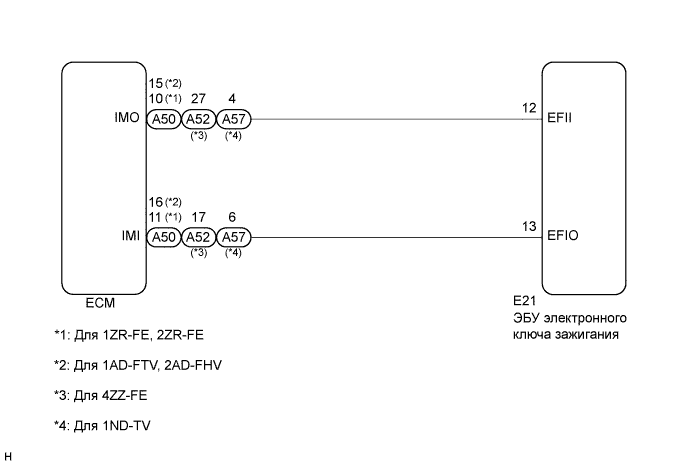

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B2799 Неисправность Системы Иммобилайзера Двигателя


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Удалите код DTC (Нажмите здесь).

  1. Повторно проверьте DTC.

    OK:
    DTC B2799 не выводится повторно.


NG
Перейдите к шагу 2
OK

ВЫПОЛНИТЕ ПРОВЕРКУ С ИМИТАЦИЕЙ УСЛОВИЙ ВОЗНИКНОВЕНИЯ НЕИСПРАВНОСТИ (Нажмите здесь)

2.РЕГИСТРАЦИЯ КОДА ЭБУ

  1. Перерегистрируйте идентификатор связи ЭБУ в линии связи между ЭБУ электронного ключа зажигания и ECM.


ДАЛЕЕ


3.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Удалите код DTC (Нажмите здесь).

  1. Повторно проверьте DTC.

    OK:
    DTC B2799 не выводится повторно.


NG
Перейдите к шагу 4
OK

КОНЕЦ

4.ПРОВЕРЬТЕ ПОДСОЕДИНЕНИЕ РАЗЪЕМОВ

  1. Выключите зажигание.

  1. Проверьте правильность подключения разъемов к ECM и ЭБУ электронного ключа зажигания.

    OK:
    Разъемы подсоединены должным образом.


NG
ПОДСОЕДИНИТЕ РАЗЪЕМЫ ДОЛЖНЫМ ОБРАЗОМ
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ – ECM)


  1. Для 1ZR-FE, 2ZR-FE, 1AD-FTV, 2AD-FHV:

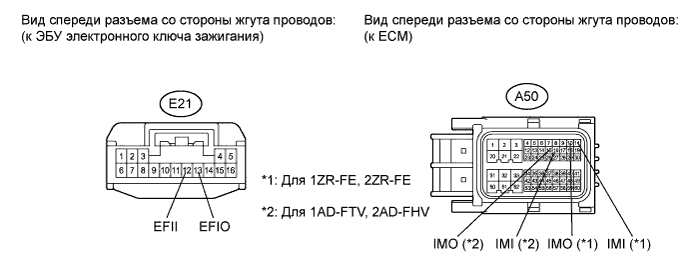

    1. Отсоедините разъемы E21 ЭБУ и A50 ECM.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B2799 Неисправность Системы Иммобилайзера Двигателя

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      E21-12 (EFII) - A50-10 (IMO)*1
      		Всегда
      		Менее 1 Ом
      E21-12 (EFII) - A50-15 (IMO)*2
      		Всегда
      		Менее 1 Ом
      E21-13 (EFIO) - A50-11 (IMI)*1
      		Всегда
      		Менее 1 Ом
      E21-13 (EFIO) - A50-16 (IMI)*2
      		Всегда
      		Менее 1 Ом
      E21-12 (EFII) - масса
      		Всегда
      		10 кОм или более
      E21-13 (EFIO) - масса
      		Всегда
      		10 кОм или более
      УКАЗАНИЕ:
      *1: Для 1ZR-FE, 2ZR-FE
      *2: Для 1AD-FTV, 2AD-FHV


  1. Для 4ZZ-FE:

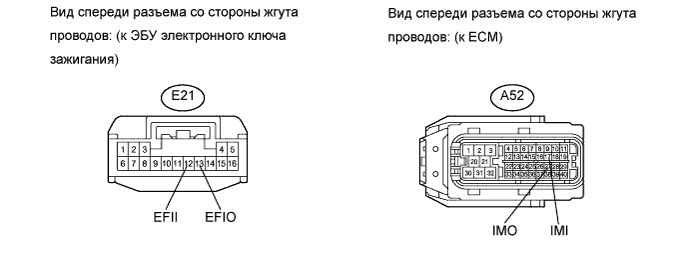

    1. Отсоедините разъемы E21 ЭБУ и A52 ECM.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B2799 Неисправность Системы Иммобилайзера Двигателя

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      E21-12 (EFII) - A52-27 (IMO)
      		Всегда
      		Менее 1 Ом
      E21-13 (EFIO) - A52-17 (IMI)
      		Всегда
      		Менее 1 Ом
      E21-12 (EFII) - масса
      		Всегда
      		10 кОм или более
      E21-13 (EFIO) - масса
      		Всегда
      		10 кОм или более


  1. Для 1ND-TV:

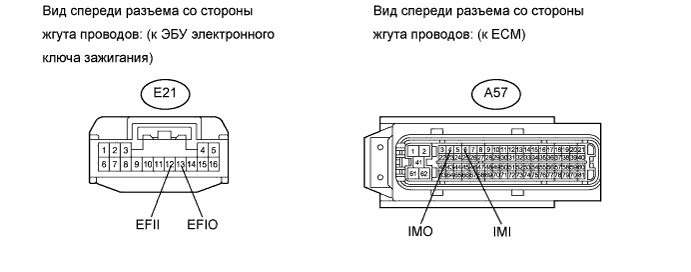

    1. Отсоедините разъемы E21 ЭБУ и A57 ECM.


      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Иммобилайзер Двигателя.Иммобилайзер Двигателя (Для Моделей С Системой Посадки И Запуска). Dtc B2799 Неисправность Системы Иммобилайзера Двигателя

    2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

      Номинальное сопротивление:
      Контакты для подключения диагностического прибора
      		Режим
      		Заданные условия
      E21-12 (EFII) - A57-4 (IMO)
      		Всегда
      		Менее 1 Ом
      E21-13 (EFIO) - A57-6 (IMI)
      		Всегда
      		Менее 1 Ом
      E21-12 (EFII) - масса
      		Всегда
      		10 кОм или более
      E21-13 (EFIO) - масса
      		Всегда
      		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK


6.ЗАМЕНИТЕ ECM

  1. Замените ECM.
    (Нажмите здесь для моделей с двигателем 1ZR-FE)
    (Нажмите здесь для моделей с двигателем 2ZR-FE)
    (Нажмите здесь для моделей с двигателем 1AD-FTV)
    (Нажмите здесь для моделей с двигателем 2AD-FHV)
    (Нажмите здесь для моделей с двигателем 4ZZ-FE)
    (Нажмите здесь для моделей с двигателем 1ND-TV)


ДАЛЕЕ


7.РЕГИСТРАЦИЯ КОДА ЭБУ

  1. Перерегистрируйте идентификатор связи ЭБУ в линии связи между ЭБУ электронного ключа зажигания и ECM.


ДАЛЕЕ


8.ПРОВЕРЬТЕ, ВЫВОДЯТСЯ ЛИ DTC

  1. Удалите код DTC (Нажмите здесь).

  1. Повторно проверьте DTC.

    OK:
    DTC B2799 не выводится повторно.


NG
ЗАМЕНИТЕ ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ
OK

КОНЕЦ (ECM НЕИСПРАВЕН)
