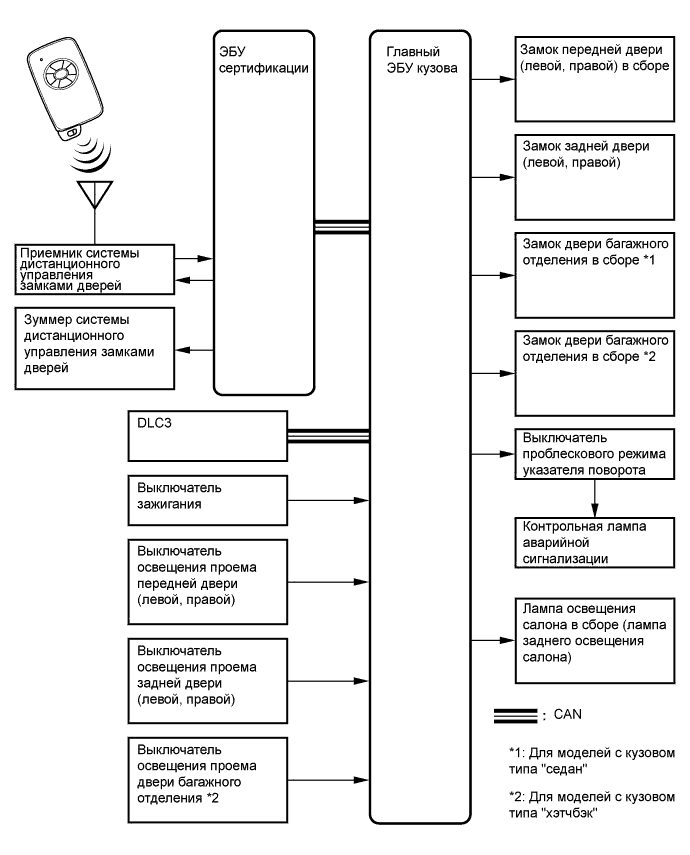

Система Дистанционной Блокировки Дверей (Для Моделей С Системой Посадки И Запуска) -- Схема Системы |
| Передающий ЭБУ (передатчик) | Принимающий ЭБУ (приемник) | Сигнал | Шина |
| ЭБУ сертификации | Главный ЭБУ кузова | Сигнал системы дистанционной блокировки дверей | CAN |
