Электродвигатель Вентилятора Системы Охлаждения Проверка Без Снятия С Автомобиля. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Охлаждения 1Ad-Ftv. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. INSPECT NO. 1 COOLING FAN MOTOR

  2. INSPECT NO. 2 COOLING FAN MOTOR (w/ Air Conditioning System)

Электродвигатель Вентилятора Системы Охлаждения -- Проверка Без Снятия С Автомобиля



1. INSPECT NO. 1 COOLING FAN MOTOR


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Охлаждения 1Ad-Ftv.Система Охлаждения.Электродвигатель Вентилятора Системы Охлаждения Проверка Без Снятия С Автомобиля

  1. Disconnect the No. 1 fan connector.

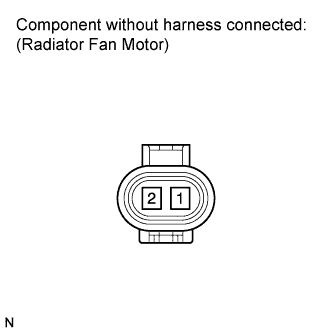

  1. Connect the battery and an ammeter to the No. 1 fan motor connector.

  1. Check that the No. 1 fan rotates smoothly, and then check the reading on the ammeter.

    Standard current:
    Item
    		Specified Condition
    Cooling fan motor
    		11.7 to 14.7A at 20°C (68°F), 12V
    If the result is not as specified, replace the No. 1 cooling fan motor.

  1. Reconnect the No. 1 fan connector.



2. INSPECT NO. 2 COOLING FAN MOTOR (w/ Air Conditioning System)


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Охлаждения 1Ad-Ftv.Система Охлаждения.Электродвигатель Вентилятора Системы Охлаждения Проверка Без Снятия С Автомобиля

  1. Disconnect the No. 2 fan connector.

  1. Connect the battery and an ammeter to the No. 2 fan motor connector.

  1. Check that the No. 2 fan rotates smoothly, and then check the reading on the ammeter.

    Standard current:
    Item
    		Specified Condition
    Cooling fan motor
    		7.9 to 10.9A at 20°C (68°F), 12V
    If the result is not as specified, replace the No. 2 cooling fan motor.

  1. Reconnect the No. 2 fan motor connector.
