Электродвигатель Вентилятора Системы Охлаждения Снятие. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Охлаждения 1Ad-Ftv. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. REMOVE RADIATOR ASSEMBLY

  2. REMOVE FAN

  3. REMOVE COOLING FAN MOTOR

Электродвигатель Вентилятора Системы Охлаждения -- Снятие



1. REMOVE RADIATOR ASSEMBLY
УКАЗАНИЕ:
See page Нажмите здесь.


2. REMOVE FAN


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

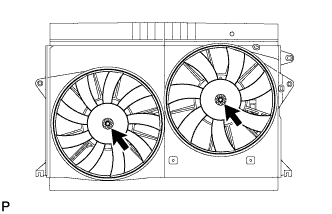

  1. w/ Air Conditioning:

    1. Remove the 2 nuts and 2 fans.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

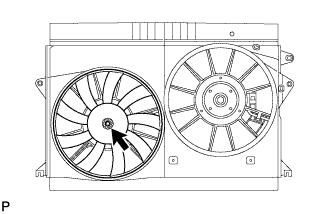

  1. w/o Air Conditioning:

    1. Remove the nut and fan.



3. REMOVE COOLING FAN MOTOR


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

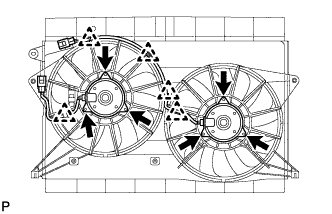

  1. w/ Air Conditioning:

    1. Detach the 5 harness clamps from the fan shroud.

    2. Remove the 6 screws and 2 fan motors.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

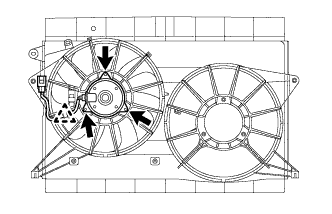

  1. w/o Air Conditioning:

    1. Detach the harness clamp from the fan shroud.

    2. Remove the 3 screws and fan motor.
