Электродвигатель Вентилятора Системы Охлаждения Установка. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Охлаждения 2Ad-Fhv. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. INSTALL COOLING FAN MOTOR

  2. INSTALL FAN

  3. INSTALL RADIATOR ASSEMBLY

Электродвигатель Вентилятора Системы Охлаждения -- Установка



1. INSTALL COOLING FAN MOTOR


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Охлаждения 2Ad-Fhv.Система Охлаждения.Электродвигатель Вентилятора Системы Охлаждения Установка

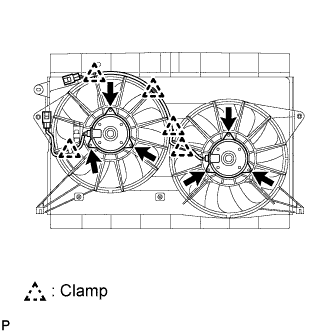

  1. w/ Air Conditioning:

    1. Install the 2 fan motors with the 6 screws.

    2. Attach the 5 harness clamps to the fan shroud.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Охлаждения 2Ad-Fhv.Система Охлаждения.Электродвигатель Вентилятора Системы Охлаждения Установка

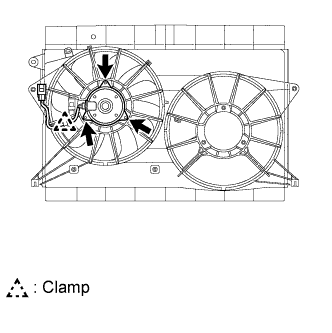

  1. w/o Air Conditioning:

    1. Install the fan motor with the 3 screws.

    2. Attach the harness clamp to the fan shroud.



2. INSTALL FAN


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. w/ Air Conditioning:

    1. Install the 2 fans with the 2 nuts.

      Момент затяжки:
      6.3 Н*м{64 кгс*см, 55 фунт-сила-дюймов}

    2. Inspect the fan motor operation.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. w/o Air Conditioning:

    1. Install the fan with the nut.

      Момент затяжки:
      6.3 Н*м{64 кгс*см, 55 фунт-сила-дюймов}

    2. Inspect the fan motor operation.



3. INSTALL RADIATOR ASSEMBLY
УКАЗАНИЕ:
See page Нажмите здесь
