DTC U0327 Несовместимость программного обеспечения с блоком управления безопасности автомобиля


ОПИСАНИЕ

Главный ЭБУ кузова сохраняет данный DTC, если сигналы не поступают от ЭБУ сертификации, а шина MS CAN работает нормально.

№ DTC
Условие обнаружения DTC
Неисправный участок
U0327
Нарушение связи с ЭБУ сертификации продолжается
  1. Цепь питания ЭБУ сертификации
  2. ЭБУ сертификации
  3. Вспомогательная шина или разъем ЭБУ сертификации

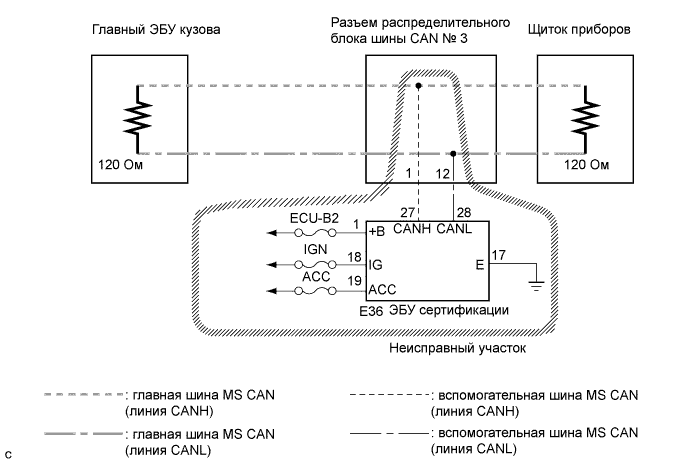

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can. Dtc U0327 Несовместимость Программного Обеспечения С Блоком Управления Безопасности Автомобиля


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
  1. Выключите зажигание перед измерением сопротивления главной и вспомогательной шин CAN.
  2. После выключения зажигания убедитесь, что система оповещения о ключе, оставленном в замке зажигания, и система оповещения о невыключенном освещении не активированы.
  3. Перед измерением сопротивления оставьте автомобиль на 1 минуту "как он есть", не трогая замок зажигания, другие переключатели и двери. Если необходимо открыть какую-либо дверь для проверки разъемов, откройте двери и не закрывайте их.
УКАЗАНИЕ:
  1. Управление замком зажигания, какими-либо выключателями или дверями приводит к обмену данными между ЭБУ и датчиками по шине CAN. При осуществлении обмена данными сопротивление изменяется.
  2. Если DTC регистрируется при непродолжительном движении на автомобиле даже после удаления кодов DTC, неисправность может возникать вследствие вибрации автомобиля. В подобных случаях необходимо пошевелить разъемы ЭБУ или жгутов проводов во время проверки, чтобы установить причину неисправности.
1.ПРОВЕРЬТЕ DTC

  1. Проверьте DTC.

    УКАЗАНИЕ:
    Если выводится DTC U1002 шины MS CAN, устраните неисправность U1002 и проверьте, нет ли неисправности в цепи главной шины MS CAN (Нажмите здесь).
    Результат:
    Результат
    		Следующий шаг
    U1002 не выводится
    		А
    U1002 выводится
    		B


B
ПЕРЕЙДИТЕ К ТАБЛИЦЕ DTC (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ШИНУ MS CAN (ЭБУ СЕРТИФИКАЦИИ)

  1. Выключите зажигание.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can. Dtc U0327 Несовместимость Программного Обеспечения С Блоком Управления Безопасности Автомобиля

  1. Отсоедините разъем ЭБУ сертификации от ЭБУ сертификации.

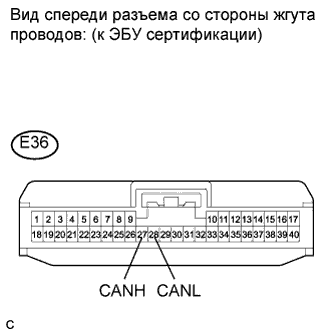

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-27 (CANH) - E36-28 (CANL)
    		Замок зажигания в положении OFF (ВЫКЛ)
    		58–10,2 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ВСПОМОГАТЕЛЬНУЮ ШИНУ MS CAN ИЛИ РАЗЪЕМ (ЭБУ СЕРТИФИКАЦИИ)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЦЕПЬ ПИТАНИЯ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Передача Данных Can.Система Передачи Данных Can. Dtc U0327 Несовместимость Программного Обеспечения С Блоком Управления Безопасности Автомобиля

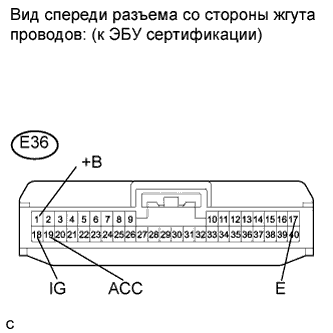

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-17 (E) - масса
    		Всегда
    		Менее 1 Ом

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E36-18 (IG) - масса
    		Зажигание включено (IG)
    		10-14 В
    E36-1 (+B) - масса
    		Всегда
    		10-14 В
    E36-19 (ACC) - масса
    		Зажигание включено (ACC)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ СЕРТИФИКАЦИИ
