  1. INSPECT DIESEL THROTTLE BODY ASSEMBLY

Корпус Дроссельной Заслонки Дизельного Двигателя -- Проверка



1. INSPECT DIESEL THROTTLE BODY ASSEMBLY


  1. Inspect the throttle control motor.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Ad-Ftv.Система Ecd.Корпус Дроссельной Заслонки Дизельного Двигателя Проверка

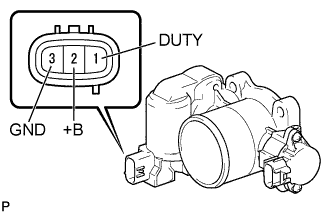

    1. Measure the resistance according to the value(s) in the table below.

      Standard resistance:
      Tester Connection
      		Condition
      		Specified Condition
      1 (DUTY) - Body ground
      		-
      		10 kΩ or higher
      2 (+B) - Body ground
      		-
      		10 kΩ or higher
      3 (GND) - Body ground
      		-
      		10 kΩ or higher
      2 (+B) - 1 (DUTY)
      		-
      		10 kΩ or higher
      1 (DUTY) - 3 (GND)
      		-
      		10 kΩ or higher
      If the result is not as specified, replace the throttle body.
