СИСТЕМА КОНДИЦИОНИРОВАНИЯ (для кондиционера с ручным управлением) - Цепь подогревателя PTC


ОПИСАНИЕ

Подогреватель PTC смонтирован в радиаторе блока отопителя. Он приводится в действие при низкой температуре охлаждающей жидкости, когда КПД отопителя недостаточен.
Панель управления системы кондиционирования в сборе управляет реле PTC и при выполнении соответствующих условий (температура охлаждающей жидкости ниже 65°C (149°F), уставка температура – MAX. HOT, температура охлаждающей жидкости ниже 10°C (50°F) и переключатель вентилятора в положении OFF (ВЫКЛ)) приводит в действие подогреватель PTC.
Подогреватель PTC регулирует число активных нагревательных элементов, исходя из электрической нагрузки и величины генерируемого напряжения. Таким образом, перед проверкой подогревателя PTC обязательно выключите другие электрические устройства.

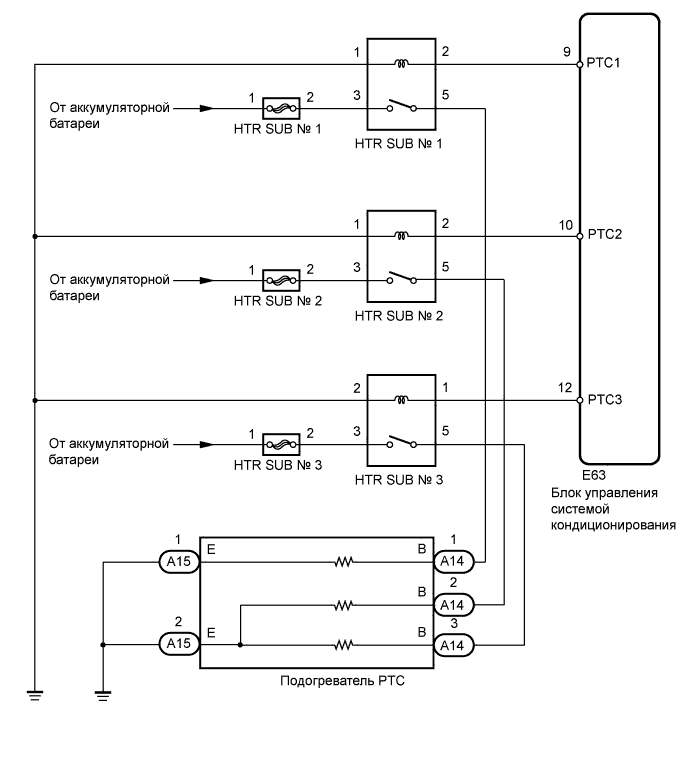

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Кондиционера С Ручным Управлением) Цепь Подогревателя Ptc


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (HTR SUB № 1, HTR SUB № 2, HTR SUB № 3)

  1. Извлеките предохранители HTR SUB № 1, HTR SUB № 2 и HTR SUB № 3 из распределительного блока и блока реле моторного отсека.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Проверяемый элемент
    		Режим
    		Заданные условия
    Предохранитель HTR SUB № 1
    		Всегда
    		Менее 1 Ом
    Предохранитель HTR SUB № 2
    		Всегда
    		Менее 1 Ом
    Предохранитель HTR SUB № 3
    		Всегда
    		Менее 1 Ом

  1. Установите предохранители HTR SUB № 1, HTR SUB № 2 и HTR SUB № 3 в распределительный блок и блок реле моторного отсека.



NG
ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ (HTR SUB № 1, HTR SUB № 2, HTR SUB № 3)
OK


2.ПРОВЕРЬТЕ РЕЛЕ (HTR SUB № 1, HTR SUB № 2, HTR SUB № 3)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

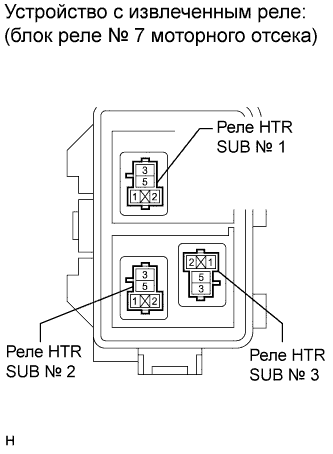

  1. Извлеките реле HTR SUB № 1, HTR SUB № 2 и HTR SUB № 3 из блока реле № 7 моторного отсека.

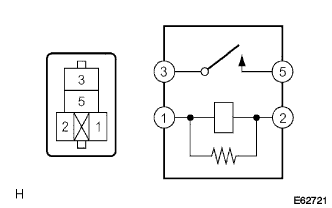

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Заданные условия
    3 - 5
    		10 кОм или более
    3 - 5
    		Менее 1 Ом
    (при подаче напряжения аккумуляторной батареи на контакты 1 и 2)

  1. Установите реле HTR SUB № 1, HTR SUB № 2 и HTR SUB № 3 в блок реле № 7 моторного отсека.



NG
ЗАМЕНИТЕ РЕЛЕ (HTR SUB № 1, HTR SUB № 2, HTR SUB № 3)
OK


3.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ – МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Кондиционера С Ручным Управлением) Цепь Подогревателя Ptc

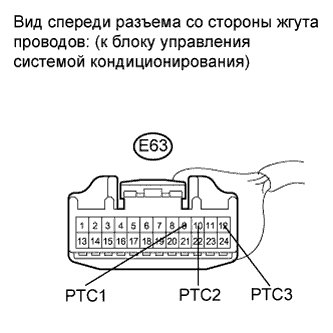

  1. Отсоедините разъем от блока управления системой кондиционирования.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Кондиционера С Ручным Управлением) Цепь Подогревателя Ptc

  1. Извлеките предохранители HTR SUB № 1, HTR SUB № 2 и HTR SUB № 3 из блока реле № 7 моторного отсека.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E63-9 (PTC1) - контакт 1 реле HTR SUB № 2
    		Всегда
    		Менее 1 Ом
    E63-10 (PTC2) - контакт 2 реле HTR SUB № 2
    		Всегда
    		Менее 1 Ом
    E63-12 (PTC3) - контакт 1 реле HTR SUB № 3
    		Всегда
    		Менее 1 Ом
    E63-9 (PTC1) - масса
    		Всегда
    		10 кОм или более
    E63-10 (PTC2) - масса
    		Всегда
    		10 кОм или более
    E63-12 (PTC3) - масса
    		Всегда
    		10 кОм или более
    Контакт 1 реле HTR SUB № 1 - масса
    		Всегда
    		Менее 1 Ом
    Контакт 2 реле HTR SUB № 1 - масса
    		Всегда
    		Менее 1 Ом
    Контакт 1 реле HTR SUB № 1 - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

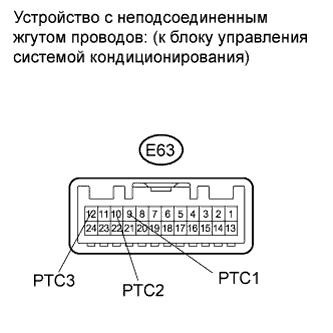

4.ПРОВЕРЬТЕ БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

  1. Подсоедините разъем к блоку управления системой кондиционирования.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Кондиционера С Ручным Управлением) Цепь Подогревателя Ptc

  1. Снимите блок управления системой кондиционирования, не отсоединяя разъемы.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    E63-9 (PTC1) - масса
    		Зажигание включено (IG)
    Уставка температуры: MAX. HOT
    Температура окружающего воздуха: 10°C (50°F) или ниже
    Температура охлаждающей жидкости: 65°C (149°F) или ниже
    Переключатель освещения: OFF (ВЫКЛ)
    Переключатель вентилятора: OFF (ВЫКЛ)
    		Менее 1 В
    E63-9 (PTC1) - масса
    		Двигатель работает (с частотой вращения 1250 об/мин или выше)
    Уставка температуры: MAX. HOT
    Температура окружающего воздуха: 10°C (50°F) или ниже
    Температура охлаждающей жидкости: 65°C (149°F) или ниже
    Переключатель освещения: OFF (ВЫКЛ)
    Переключатель вентилятора: ON (ВКЛ)
    		11–14 В
    E63-10 (PTC2) - масса
    		Зажигание включено (IG)
    Уставка температуры: MAX. HOT
    Температура окружающего воздуха: 10°C (50°F) или ниже
    Температура охлаждающей жидкости: 65°C (149°F) или ниже
    Переключатель освещения: OFF (ВЫКЛ)
    Переключатель вентилятора: OFF (ВЫКЛ)
    		Менее 1 В
    E63-10 (PTC2) - масса
    		Двигатель работает (с частотой вращения 1250 об/мин или выше)
    Уставка температуры: MAX. HOT
    Температура окружающего воздуха: 10°C (50°F) или ниже
    Температура охлаждающей жидкости: 65°C (149°F) или ниже
    Переключатель освещения: OFF (ВЫКЛ)
    Переключатель вентилятора: ON (ВКЛ)
    		11–14 В
    E63-12 (PTC3) - масса
    		Зажигание включено (IG)
    Уставка температуры: MAX. HOT
    Температура окружающего воздуха: 10°C (50°F) или ниже
    Температура охлаждающей жидкости: 65°C (149°F) или ниже
    Переключатель освещения: OFF (ВЫКЛ)
    Переключатель вентилятора: OFF (ВЫКЛ)
    		Менее 1 В
    E63-12 (PTC3) - масса
    		Двигатель работает (с частотой вращения 1250 об/мин или выше)
    Уставка температуры: MAX. HOT
    Температура окружающего воздуха: 10°C (50°F) или ниже
    Температура охлаждающей жидкости: 65°C (149°F) или ниже
    Переключатель освещения: OFF (ВЫКЛ)
    Переключатель вентилятора: ON (ВКЛ)
    		11–14 В


NG
ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
OK


5.ПРОВЕРЬТЕ ПОДОГРЕВАТЕЛЬ PTC


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Кондиционера С Ручным Управлением) Цепь Подогревателя Ptc

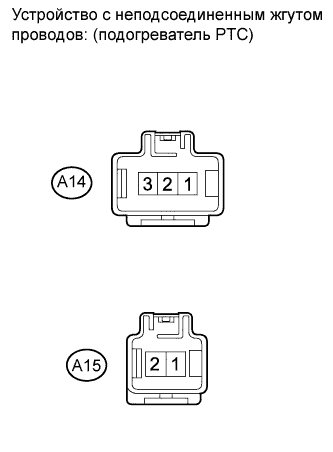

  1. Отсоедините разъем от подогревателя PTC.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A14-1 (B) - A15-1 (E)
    		Всегда
    		Менее 1 Ом
    A14-2 (B) - A15-1 (E)
    		Всегда
    		Менее 1 Ом
    A14-2 (B) - A15-2 (E)
    		Всегда
    		Менее 1 Ом
    A14-3 (B) - A15-2 (E)
    		Всегда
    		Менее 1 Ом
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG
    (для моделей с кузовом типа "седан")
    		B
    NG
    (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ПОДОГРЕВАТЕЛЬ PTC (Нажмите здесь)

C
ЗАМЕНИТЕ ПОДОГРЕВАТЕЛЬ PTC (Нажмите здесь)
А

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
