Рулевой Механизм Проверка. Corolla ZZE150

Рулевое Управление. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Рулевое Управление С Усилителем. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ПРОВЕРЬТЕ НАКОНЕЧНИК ЛЕВОЙ РУЛЕВОЙ ТЯГИ

  2. ПРОВЕРЬТЕ НАКОНЕЧНИК ПРАВОЙ РУЛЕВОЙ ТЯГИ В СБОРЕ

  3. ПРОВЕРЬТЕ СУММАРНЫЙ ПРЕДНАТЯГ

Рулевой Механизм -- Проверка



1. ПРОВЕРЬТЕ НАКОНЕЧНИК ЛЕВОЙ РУЛЕВОЙ ТЯГИ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Закрепите наконечник левой рулевой тяги в сборе в тисках.

    ПРИМЕЧАНИЕ:
    Не затягивайте тиски слишком сильно.

  1. Заверните гайку на шпильку.

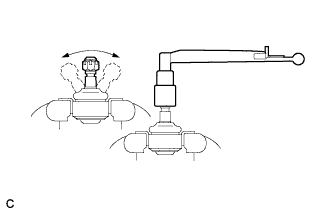

  1. Подвигайте шаровой шарнир вперед и назад 5 раз.

  1. Установите динамометрический ключ на гайку и непрерывно поворачивайте шаровой шарнир со скоростью 1 оборот за 3–5 с. Проверьте крутящий момент на 5-м обороте.

    Номинальный крутящий момент:
    0,98–3,92 Н*м (10,0–39,9 кгс*см, 8,67–34,7 фунт-сила-дюйма)
    УКАЗАНИЕ:
    Если крутящий момент не соответствует заданному, замените наконечник левой рулевой тяги в сборе новым.


2. ПРОВЕРЬТЕ НАКОНЕЧНИК ПРАВОЙ РУЛЕВОЙ ТЯГИ В СБОРЕ
УКАЗАНИЕ:
Выполните такую же процедуру, что и для левой стороны.


3. ПРОВЕРЬТЕ СУММАРНЫЙ ПРЕДНАТЯГ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Рулевое Управление С Усилителем.Система Рулевого Управления С Усилителем.Рулевой Механизм Проверка

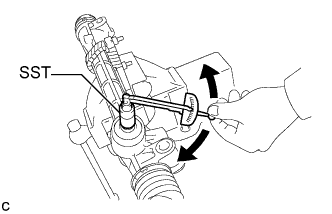

  1. С помощью SST и динамометрического ключа проверьте суммарный преднатяг.

    SST
    09616-00011
    Номинальный преднатяг:
    0,5–1,1 Н*м (5,1–11,2 кгс*см, 4,4–9,7 фунт-сила-дюйма)
    ПРИМЕЧАНИЕ:
    Выполняйте проверку вокруг центрального положения рейки рулевого механизма.
    УКАЗАНИЕ:
    Если суммарный преднатяг не отвечает требованиям, замените рулевой механизм в сборе новым.
