Рулевой Механизм Установка. Corolla ZZE150

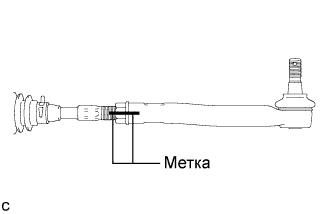

Заверните контргайку и установите наконечник левой рулевой тяги в сборе на механизм рулевого управления в сборе таким образом, чтобы совпали метки.

УКАЗАНИЕ:

После регулировки схождения затяните контргайку.

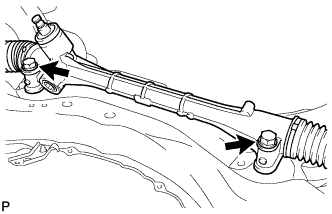

Установите тягу рулевого управления в сборе на подрамник передней подвески в сборе и закрепите ее с помощью 2 болтов и 2 гаек.

Момент затяжки:

138 Н*м{1407 кгс*см, 101 фунт-сила-футов}

ПРИМЕЧАНИЕ:

1. Обязательно затягивайте болты, начиная с левой стороны автомобиля.

2. Поскольку гайка снабжена фиксатором, не поворачивайте ее. При затягивании болта гайка должна оставаться неподвижной.

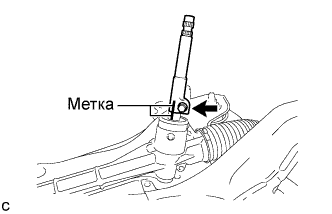

Совместите метки и установите промежуточный вал рулевого управления на тягу рулевого управления в сборе.

Заверните болт.

Момент затяжки:

35 Н*м{357 кгс*см, 26 фунт-сила-футов}

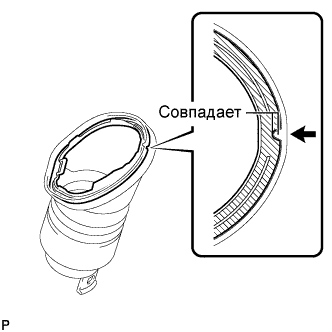

Установите пластину кожуха выходного отверстия рулевой колонки на кожух выходного отверстия рулевой колонки № 1 в сборе.

УКАЗАНИЕ:

При установке пластины кожуха выходного отверстия рулевой колонки совместите вырез пластины с выступом на кожухе выходного отверстия рулевой колонки № 1 в сборе.

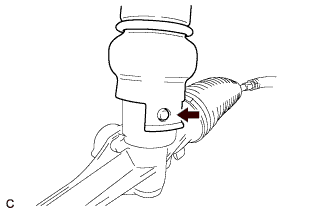

Совместите круглое отверстие в кожухе выходного отверстия рулевой колонки № 1 в сборе с выступом тяги рулевого управления в сборе и установите кожух.

Подоприте поперечину передней подвески телескопическим гидравлическим домкратом.

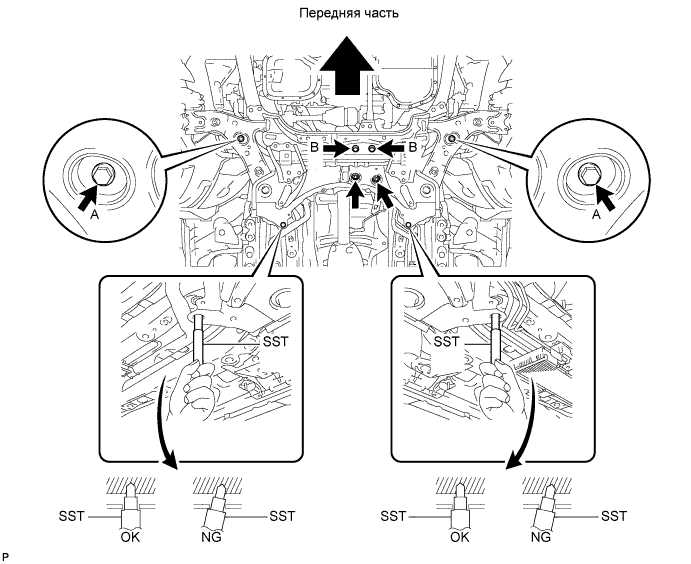

Поочередно вставляя SST в контрольные отверстия на правом и левом подрамниках передней подвески, в несколько приемов затяните 2 болта A, 2 болта B и 2 гайки с правой и левой сторон с номинальным моментом затяжки.

SST

09670-00020

Момент затяжки:

Болт A:

145 Н*м{1479 кгс*см, 107 фунт-сила-футов}

Болт B:

95 Н*м{969 кгс*см, 70 фунт-сила-футов}

Гайка:

93 Н*м{948 кгс*см, 69 фунт-сила-футов}

Введите в зацепление 2 зажима и захват, и установите жгут проводов кислородного датчика на подрамник передней подвески в сборе.

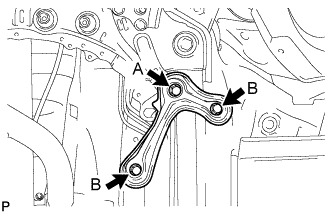

Установите левую заднюю скобу элемента передней подвески и закрепите ее 3 болтами.

Момент затяжки:

Болт A:

145 Н*м{1479 кгс*см, 107 фунт-сила-футов}

Болт B :

93 Н*м{948 кгс*см, 69 фунт-сила-футов}

Подсоедините нижний рычаг передней подвески к переднему нижнему шаровому шарниру и закрепите болтом и 2 гайками.

Момент затяжки:

89 Н*м{908 кгс*см, 66 фунт-сила-футов}

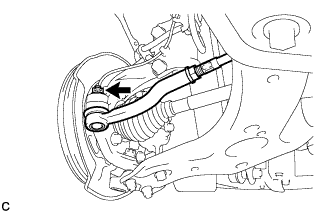

Подсоедините наконечник левой рулевой тяги в сборе к поворотному кулаку и закрепите его гайкой.

Момент затяжки:

49 Н*м{500 кгс*см, 36 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Если отверстия под шплинт не совпадают, дополнительно затяните гайку (до 60°).

Установите новый шплинт.

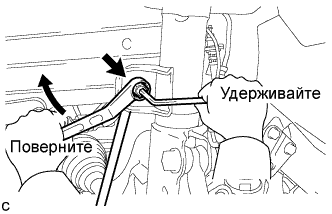

Установите стойку переднего стабилизатора в сборе на передний амортизатор с цилиндрической винтовой пружиной, закрепив ее гайкой.

Момент затяжки:

74 Н*м{755 кгс*см, 55 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Если шаровой шарнир поворачивается вместе с гайкой, зафиксируйте болт пальца с помощью шестигранного ключа (на 6 мм).

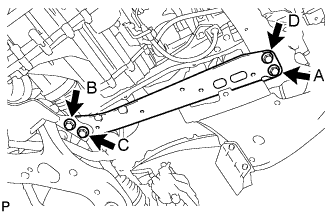

Установите левое усиление элемента передней подвески и закрепите его 4 болтами.

Момент затяжки:

96 Н*м{979 кгс*см, 71 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Предварительно затяните болты A и B, а затем полностью затяните 4 болта в следующем порядке: C, B, D и A.

Установите правое усиление элемента передней подвески и закрепите его 4 болтами.

Момент затяжки:

96 Н*м{979 кгс*см, 71 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Предварительно затяните болты A и B, а затем полностью затяните 4 болта в следующем порядке: C, B, D и A.

Установите нижнее усиление переднего кронштейна опоры двигателя и закрепите его 2 болтами.

Момент затяжки:

96 Н*м{979 кгс*см, 71 фунт-сила-футов}

Установите фиксатор B на кузов, а также установите на кузов кожух выходного отверстия рулевой колонки № 1 в сборе и закрепите его фиксатором A.

ПРИМЕЧАНИЕ:

Убедитесь, что кромка кожуха выходного отверстия рулевой колонки №1 в сборе не повреждена.

Совместите метки на промежуточном валу № 2 рулевого управления в сборе и промежуточном валу рулевого управления в сборе.

Заверните болт.

Момент затяжки:

35 Н*м{360 кгс*см, 26 фунт-сила-футов}

Установите шумоизолирующую накладку кожуха выходного отверстия рулевой колонки и закрепите ее 2 фиксаторами.

Расправьте напольный коврик.
