DTC B2341 Неисправность датчика (двигателя)

DTC B2344 Отказ положения


ОПИСАНИЕ

В случае, если приводной механизм люка в сборе (ЭБУ люка) обнаруживает сбой в работе электродвигателя, и работа люка прекращается, выводится код DTC B2341. В случае, если приводной механизм люка в сборе (ЭБУ люка) обнаруживает сбой в работе привода, и работа люка прекращается, выводится код DTC B2344.

№ DTC
Условие обнаружения DTC
Неисправный участок
B2341
Неисправность датчика (электродвигателя) (когда ЭБУ переходит в аварийный режим работы вследствие неисправности электродвигателя)
  1. Приводной механизм люка в сборе (ЭБУ люка)
  2. Верхний распределительный блок (переключатель управления люком в сборе)
  3. Жгут проводов
B2344
Сбой определения положения (когда ЭБУ переходит в аварийный режим работы вследствие сбоя определения положения приводного механизма)
  1. Приводной механизм люка в сборе (ЭБУ люка)
  2. Верхний распределительный блок (переключатель управления люком в сборе)
  3. Жгут проводов

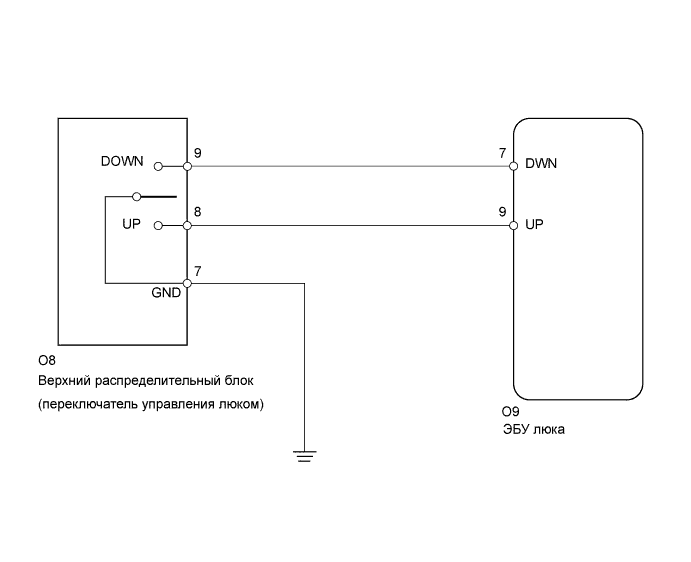

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Люк.Система Люка. Dtc B2341 Неисправность Датчика (Двигателя)


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ РАБОТУ ЛЮКА

  1. Проверьте автоматическое управление с помощью переключателей SLIDE OPEN и TILT UP (Нажмите здесь).

    OK:
    Автоматическое управление с помощью переключателей SLIDE OPEN и TILT UP работает нормально.


NG
Перейдите к шагу 3
OK


2.ПОВТОРНО ПРОВЕРЬТЕ DTC

  1. Удалите коды DTC (Нажмите здесь).

  1. Еще раз проверьте коды DTC (Нажмите здесь).

УКАЗАНИЕ:
При многократной регистрации кодов DTC следует заменить ЭБУ.
OK:
DTC не выводится.
Результат:
Результат
Следующий шаг
OK
А
NG (для 3-дверных моделей с кузовом типа "хэтчбэк")
B
NG (для 5-дверных моделей с кузовом типа "хэтчбэк")
C


B
ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА) (Нажмите здесь)

C
ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА) (Нажмите здесь)
А

КОНЕЦ

3.ИНИЦИАЛИЗИРУЙТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА)

  1. Убедитесь, что приводной механизм люка (ЭБУ люка) может быть инициализирован (Нажмите здесь).

    OK:
    Приводной механизм люка (ЭБУ люка) может быть инициализирован.


NG
Перейдите к шагу 6
OK


4.ПРОВЕРЬТЕ РАБОТУ ЛЮКА

  1. Проверьте автоматическое управление с помощью переключателей SLIDE OPEN и TILT UP (Нажмите здесь).

    OK:
    Автоматическое управление с помощью переключателей SLIDE OPEN и TILT UP работает нормально.
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG (для 3-дверных моделей с кузовом типа "хэтчбэк")
    		B
    NG (для 5-дверных моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА) (Нажмите здесь)

C
ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА) (Нажмите здесь)
А


5.ПОВТОРНО ПРОВЕРЬТЕ DTC

  1. Удалите коды DTC (Нажмите здесь).

  1. Еще раз проверьте коды DTC (Нажмите здесь).

УКАЗАНИЕ:
При многократной регистрации кодов DTC следует заменить ЭБУ.
OK:
DTC не выводится.
Результат:
Результат
Следующий шаг
OK
А
NG (для 3-дверных моделей с кузовом типа "хэтчбэк")
B
NG (для 5-дверных моделей с кузовом типа "хэтчбэк")
C


B
ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА) (Нажмите здесь)

C
ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА) (Нажмите здесь)
А

КОНЕЦ

6.ПРОВЕРЬТЕ ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК (ПЕРЕКЛЮЧАТЕЛЬ ЛЮКА В СБОРЕ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Люк.Система Люка. Dtc B2341 Неисправность Датчика (Двигателя)

  1. Снимите верхний распределительный блок.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    O8-8 (UP) - O8-7 (GND)
    		Выключатель TILT UP нажат
    		Менее 1 Ом
    O8-8 (UP) - O8-7 (GND)
    		ВыключательTILT UP не нажат
    		10 кОм или более
    O8-9 (DOWN) - O8-7 (GND)
    		Выключатель SLIDE OPEN нажат
    		Менее 1 Ом
    O8-9 (DOWN) - O8-7 (GND)
    		Выключатель SLIDE OPEN не нажат
    		10 кОм или более


NG
ЗАМЕНИТЕ ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК (ПЕРЕКЛЮЧАТЕЛЬ ЛЮКА В СБОРЕ) (Нажмите здесь)
OK

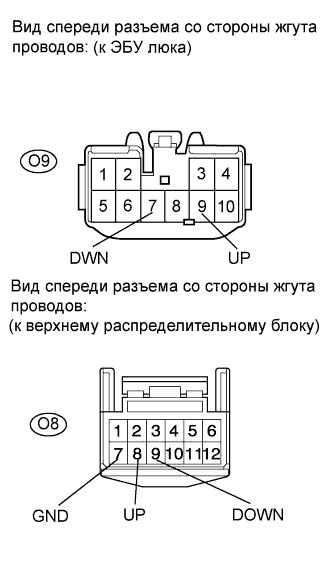

7.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА - ВЕРХНИЙ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Люк.Система Люка. Dtc B2341 Неисправность Датчика (Двигателя)

  1. Отсоедините разъем O9 ЭБУ.

  1. Отсоедините разъем O8 верхнего распределительного блока.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    O9-7 (DWN) - O8-9 (DOWN)
    		Всегда
    		Менее 1 Ом
    O9-9 (UP) - O8-8 (UP)
    		Всегда
    		Менее 1 Ом
    O8-7 (GND) - масса
    		Всегда
    		Менее 1 Ом
    O9-7 (DWN) - масса
    		Всегда
    		10 кОм или более
    O9-9 (UP) - масса
    		Всегда
    		10 кОм или более
    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK (для 3-дверных моделей с кузовом типа "хэтчбэк")
    		B
    OK (для 5-дверных моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА) (Нажмите здесь)

C
ЗАМЕНИТЕ ПРИВОДНОЙ МЕХАНИЗМ ЛЮКА В СБОРЕ (ЭБУ ЛЮКА) (Нажмите здесь)
А

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
