  1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОТОПИТЕЛЯ

Переключатель Отопителя (Для Моделей С Кузовом Типа "Хэтчбэк") -- Проверка



1. ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОТОПИТЕЛЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Переключатель Отопителя (Для Моделей С Кузовом Типа Хэтчбэк) Проверка

  1. Отсоедините разъем от выключателя отопителя.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия

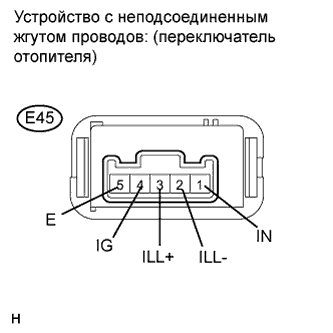

    E45-4 (IG) - E45-1 (IN)
    		Выключатель отопителя: ON (ВКЛ)
    		Менее 1 Ом
    E45-4 (IG) - E45-1 (IN)
    		Выключатель отопителя: OFF (ВЫКЛ)
    		10 кОм или более
    Если сопротивление не соответствует заданному, замените переключатель подогревателя.

  1. Убедитесь, что индикатор выключателя отопителя включился.

    1. Соедините положительный (+) вывод аккумуляторной батареи с контактом 1 (IN), а отрицательный (-) вывод – с контактом 5 (Е) и убедитесь, что контрольная лампа загорается.
      Если индикатор не загорается, замените выключатель отопителя.

  1. Убедитесь, что освещение выключателя отопителя включилось.

    1. Подсоедините положительный (+) вывод аккумулятора к контакту 3 (ILL+), а отрицательный (-) вывод – к контакту 2 (ILL-), после чего проверьте работу освещения выключателя.
      Если подсветка не включается, замените выключатель отопителя.
