СИСТЕМА ДОПОЛНИТЕЛЬНОГО ПОДОГРЕВА ПЛАМЕННОГО ТИПА - Цепь генератора системы дополнительного подогрева


ОПИСАНИЕ

ЭБУ отопителя считывает сигналы состояния двигателя с контакта L генератора. При обрыве в данной цепи ЭБУ отопителя зарегистрирует сигналы состояния ON (ВКЛ) двигателя. При коротком замыкании в цепи ЭБУ отопителя зарегистрирует сигналы состояния OFF (ВЫКЛ) двигателя, и подогреватель будет отключен.

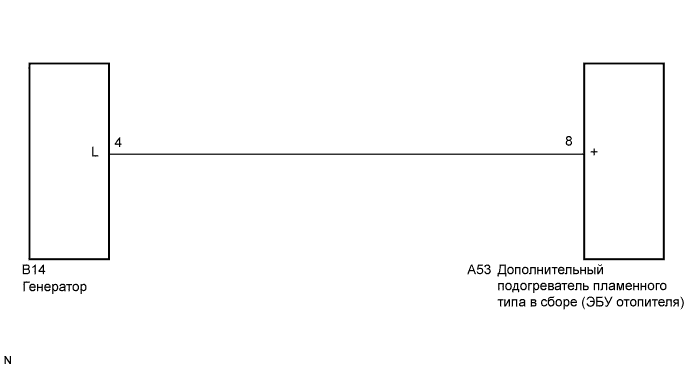

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Дополнительного Подогрева Пламенного Типа Цепь Генератора Системы Дополнительного Подогрева


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ПРОВЕРЬТЕ ГЕНЕРАТОР

  1. Проверьте генератор.

    1. Для моделей с 1AD-FTV:
      Проверьте генератор (см. раздел ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ на стр. Нажмите здесь или раздел ПРОВЕРКА на стр. Нажмите здесь).

    2. Для 1ND-TV:
      Проверьте генератор (см. раздел ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ на стр. Нажмите здесь или раздел ПРОВЕРКА на стр. Нажмите здесь).

    3. Для 2AD-FHV:
      Проверьте генератор (см. раздел ПРОВЕРКА БЕЗ СНЯТИЯ С АВТОМОБИЛЯ на стр. Нажмите здесь или раздел ПРОВЕРКА на стр. Нажмите здесь).

      Результат:
      Результат
      		Следующий шаг
      OK
      		А
      NG (для моделей с 1AD-FTV)
      		B
      NG (для моделей с 1ND-TV)
      		C
      NG (для моделей с 2AD-FHV)
      		D


B
ЗАМЕНИТЕ ГЕНЕРАТОР (для моделей с 1AD-FTV) (Нажмите здесь)

C
ЗАМЕНИТЕ ГЕНЕРАТОР (для моделей с 1ND-TV) (Нажмите здесь)

D
ЗАМЕНИТЕ ГЕНЕРАТОР (для моделей с 2AD-FHV) (Нажмите здесь)
А


2.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ЭБУ ОТОПИТЕЛЯ (ДОПОЛНИТЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ ПЛАМЕННОГО ТИПА В СБОРЕ) - ГЕНЕРАТОР)

  1. Отсоедините разъем от ЭБУ отопителя (дополнительного подогревателя пламенного типа в сборе).



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Дополнительного Подогрева Пламенного Типа Цепь Генератора Системы Дополнительного Подогрева

  1. Отсоедините разъем от генератора.

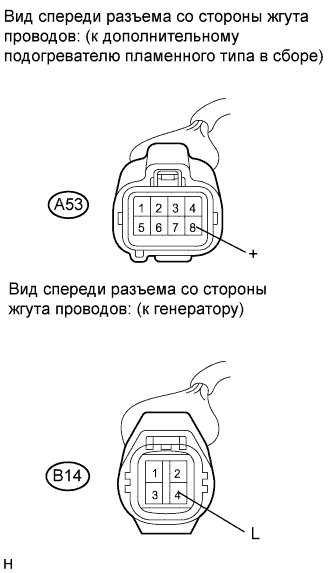

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A53-8 (+) - B14-4 (L)
    		Всегда
    		Менее 1 Ом
    A53-8 (+) - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЭБУ ОТОПИТЕЛЯ (ДОПОЛНИТЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ ПЛАМЕННОГО ТИПА В СБОРЕ) - ГЕНЕРАТОР)
OK


3.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ЭБУ ОТОПИТЕЛЯ (ДОПОЛНИТЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ ПЛАМЕННОГО ТИПА В СБОРЕ) - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

  1. Снова подсоедините разъем к генератору.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Дополнительного Подогрева Пламенного Типа Цепь Генератора Системы Дополнительного Подогрева

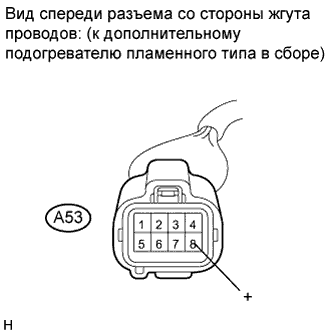

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A53-8 (+) - масса
    		Двигатель работает.
    (Генератор: Работает)
    		10-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ИЛИ РАЗЪЕМ (ЭБУ ОТОПИТЕЛЯ (ДОПОЛНИТЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ ПЛАМЕННОГО ТИПА В СБОРЕ) - АККУМУЛЯТОРНАЯ БАТАРЕЯ)
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)
