Система Дополнительного Подогрева Пламенного Типа Цепь Топливного Насоса Системы Дополнительного Подогрева. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ДОПОЛНИТЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ ПЛАМЕННОГО ТИПА В СБОРЕ - ТОПЛИВНЫЙ НАСОС ОТОПИТЕЛЯ)

ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ТОПЛИВНЫЙ НАСОС ОТОПИТЕЛЯ – МАССА)

ПРОВЕРЬТЕ ТОПЛИВНЫЙ НАСОС ОТОПИТЕЛЯ

ПРОВЕРЬТЕ ЭБУ ОТОПИТЕЛЯ (ДОПОЛНИТЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ ПЛАМЕННОГО ТИПА В СБОРЕ)

ОПИСАНИЕ

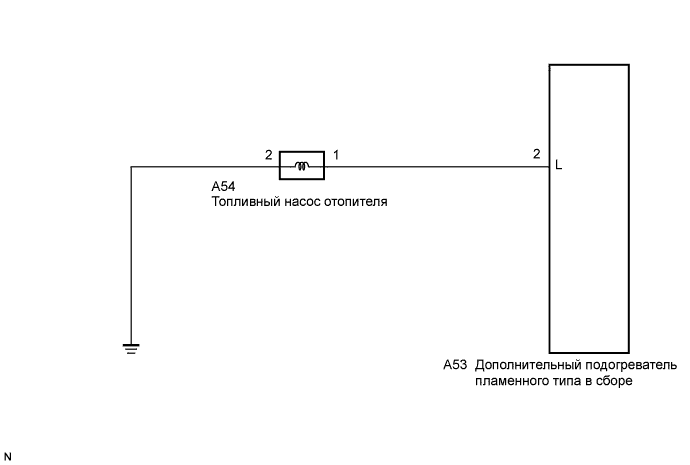

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

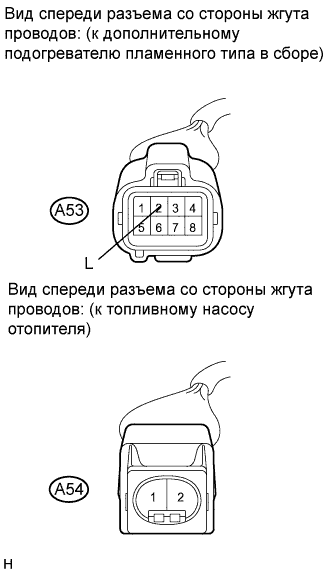

1. Отсоедините разъем от ЭБУ отопителя (дополнительного подогревателя пламенного типа в сборе).


2. Отсоедините разъем от топливного насоса отопителя.


3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   A53-2 (L) - A54-1	Всегда	Менее 1 Ом
   A53-2 (L) - масса	Всегда	10 кОм или более

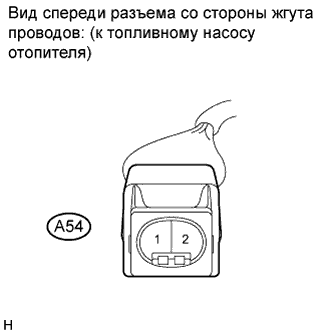

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   A54-2 - масса	Всегда	Менее 1 Ом

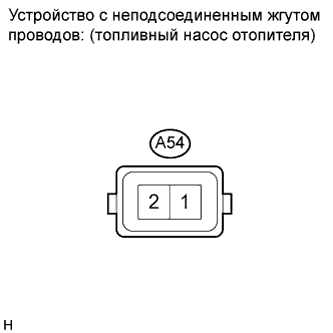

1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   A54-1 - A54-2	Всегда	9-12 Ом

2. Проверьте работу топливного насоса отопителя.


   1. Соедините положительный (+) вывод от аккумуляторной батареи с контактом 1, а отрицательный (-) вывод - с контактом 2, и проверьте давление в шланге вручную.


      ПРИМЕЧАНИЕ:

      Проверку следует выполнять быстро (в течение 10 секунд) во избежание повреждения топливного насоса отопителя.

      OK:

      Давление в шланге присутствует.


1. Подсоедините разъем к ЭБУ отопителя (дополнительный подогреватель пламенного типа в сборе).


2. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   A54-1 - масса	Замок зажигания: START Выключатель отопителя: ON (ВКЛ)	10-14 В
   A54-1 - масса	Замок зажигания: START Выключатель отопителя: OFF (ВЫКЛ)	Менее 1 В

   Результат:

   Результат	Следующий шаг
   OK	А
   NG (для моделей с кузовом типа "седан")	B
   NG (для моделей с кузовом типа "хэтчбэк")	C
