Система Дополнительного Подогрева Пламенного Типа Цепь Выключателя Системы Дополнительного Подогрева. Corolla ZZE150

ОПИСАНИЕ

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРОВЕРЬТЕ ВЫКЛЮЧАТЕЛЬ ОТОПИТЕЛЯ

ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ЭБУ ОТОПИТЕЛЯ (ДОПОЛНИТЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ ПЛАМЕННОГО ТИПА В СБОРЕ) - АККУМУЛЯТОРНАЯ БАТАРЕЯ)

ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ВЫКЛЮЧАТЕЛЬ ОТОПИТЕЛЯ - МАССА)

ОПИСАНИЕ

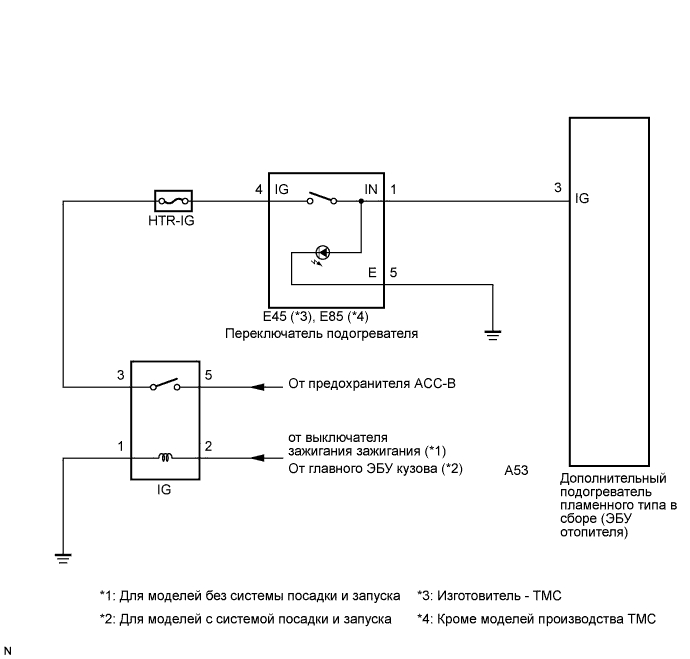

СХЕМА СОЕДИНЕНИЙ

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

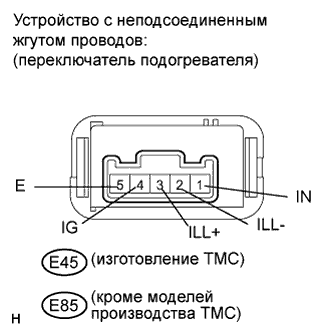

1. Измерьте сопротивление.


   1. Снимите выключатель отопителя.


   2. Отсоедините разъем от выключателя отопителя.


   3. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


      Номинальное сопротивление:

      Для моделей производства TMC:


      Контакты для подключения диагностического прибора	Режим	Заданные условия
      E45-4 (IG) - E45-1 (IN)	Выключатель отопителя: ON (ВКЛ)	Менее 1 Ом
      E45-4 (IG) - E45-1 (IN)	Выключатель отопителя: OFF (ВЫКЛ)	10 кОм или более

      Номинальное сопротивление:

      Кроме моделей производства TMC:


      Контакты для подключения диагностического прибора	Режим	Заданные условия
      E85-4 (IG) - E85-1 (IN)	Выключатель отопителя: ON (ВКЛ)	Менее 1 Ом
      E85-4 (IG) - E85-1 (IN)	Выключатель отопителя: OFF (ВЫКЛ)	10 кОм или более

2. Убедитесь, что индикатор выключателя отопителя включился.


   1. Соедините положительный (+) вывод аккумуляторной батареи с контактом 1 (IN), а отрицательный (-) вывод – с контактом 5 (Е) и убедитесь, что контрольная лампа загорается.


      OK:

      Лампа загорается.


3. Убедитесь, что освещение выключателя отопителя включилось.


   1. Подсоедините положительный (+) вывод аккумулятора к контакту 3 (ILL+), а отрицательный (-) вывод – к контакту 2 (ILL-), после чего проверьте работу освещения выключателя.


      OK:

      Освещение включилось.


      Результат:

      Результат	Следующий шаг
      OK	А
      NG (для моделей с кузовом типа "седан")	B
      NG (для моделей с кузовом типа "хэтчбэк")	C

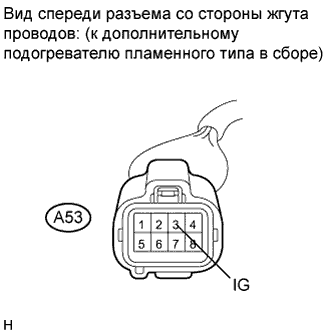

1. Снимите ЭБУ отопителя (дополнительный подогреватель пламенного типа в сборе).


2. Отсоедините разъем от ЭБУ отопителя (дополнительного подогревателя пламенного типа в сборе).


3. Измерьте напряжение в соответствии со значениями, приведенными в таблице.


   Номинальное напряжение:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   A53-3 (IG) - масса	Замок зажигания: включен (IG) Выключатель отопителя: ON (ВКЛ)	10-14 В
   A53-3 (IG) - масса	Замок зажигания: включен (IG) Выключатель отопителя: OFF (ВЫКЛ)	Менее 1 В

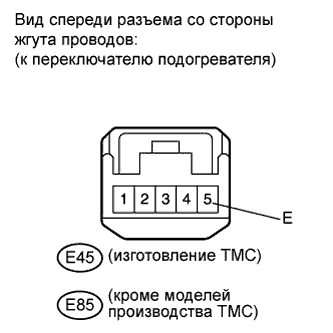

1. Отсоедините разъем от выключателя отопителя.


2. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.


   Номинальное сопротивление:

   Для моделей производства TMC:


   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E45-5 (E) - масса	Всегда	Менее 1 Ом

   Номинальное сопротивление:

   Кроме моделей производства TMC:


   Контакты для подключения диагностического прибора	Режим	Заданные условия
   E85-5 (E) - масса	Всегда	Менее 1 Ом
