Задний Сальник Коленчатого Вала Снятие. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Механическая Часть Двигателя 2Zr-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. REMOVE ENGINE ASSEMBLY WITH TRANSAXLE

  2. REMOVE MANUAL TRANSAXLE ASSEMBLY (for Manual Transaxle)

  3. REMOVE AUTOMATIC TRANSAXLE ASSEMBLY (for Automatic Transaxle)

  4. REMOVE CLUTCH COVER ASSEMBLY (for Manual Transaxle)

  5. REMOVE CLUTCH DISC ASSEMBLY (for Manual Transaxle)

  6. REMOVE FLYWHEEL SUB-ASSEMBLY (for Manual Transaxle)

  7. REMOVE DRIVE PLATE AND RING GEAR SUB-ASSEMBLY (for Automatic Transaxle)

  8. REMOVE ENGINE REAR OIL SEAL

Задний Сальник Коленчатого Вала -- Снятие



1. REMOVE ENGINE ASSEMBLY WITH TRANSAXLE
УКАЗАНИЕ:
See page Нажмите здесь.


2. REMOVE MANUAL TRANSAXLE ASSEMBLY (for Manual Transaxle)
УКАЗАНИЕ:
See page Нажмите здесь for C66.


3. REMOVE AUTOMATIC TRANSAXLE ASSEMBLY (for Automatic Transaxle)
УКАЗАНИЕ:
See page Нажмите здесь for U341E.


4. REMOVE CLUTCH COVER ASSEMBLY (for Manual Transaxle)
УКАЗАНИЕ:
See page Нажмите здесь for C66.


5. REMOVE CLUTCH DISC ASSEMBLY (for Manual Transaxle)
УКАЗАНИЕ:
See page Нажмите здесь for C66.


6. REMOVE FLYWHEEL SUB-ASSEMBLY (for Manual Transaxle)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Часть Двигателя 2Zr-Fe.Двигатель.Задний Сальник Коленчатого Вала Снятие

  1. Using SST, hold the crankshaft.

    SST
    09213-54015(91651-60855)
    09330-00021


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 8 bolts and the flywheel.



7. REMOVE DRIVE PLATE AND RING GEAR SUB-ASSEMBLY (for Automatic Transaxle)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Часть Двигателя 2Zr-Fe.Двигатель.Задний Сальник Коленчатого Вала Снятие

  1. Using SST, hold the crankshaft.

    SST
    09213-54015(91651-60855)
    09330-00021


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Remove the 8 bolts, rear spacer, drive plate and front spacer.



8. REMOVE ENGINE REAR OIL SEAL


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Механическая Часть Двигателя 2Zr-Fe.Двигатель.Задний Сальник Коленчатого Вала Снятие

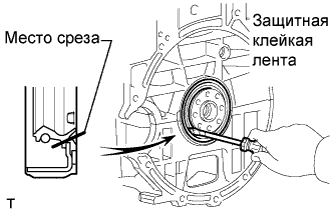

  1. Using a knife, cut off the lip of the oil seal.

  1. Using a screwdriver with its tip wrapped with tape, pry out the oil seal.

    ПРИМЕЧАНИЕ:
    After removing, check the crankshaft for damage. If damaged, smooth the surface with 400-grit sandpaper.
