DTC 050 Обнаружено отсутствие зажигания


ОПИСАНИЕ


№ DTC
Условие обнаружения DTC
Неисправный участок
050
ЭБУ заблокирован в результате 10 последовательных сбоев зажигания отопителя.
  1. Впускной воздуховод
  2. Выпускной воздуховод
  3. Фильтр топливного насоса
  4. Топливный насос отопителя
  5. Дополнительный подогреватель пламенного типа в сборе

ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Чтобы разблокировать ЭБУ, сбросьте коды DTC нажатием кнопок очистки памяти на диагностическом приборе.
1.ПРОВЕРЬТЕ ВПУСКНОЙ ВОЗДУХОВОД

  1. Проверьте впускной воздуховод.

    Результат:

    Результат
    		Следующий шаг
    Впускной воздуховод исправен.
    		А
    Впускной воздуховод засорен, либо имеется иная неисправность.
    		B


B
ОЧИСТИТЕ ИЛИ ЗАМЕНИТЕ ВПУСКНОЙ ВОЗДУХОВОД
А


2.ПРОВЕРЬТЕ ВЫПУСКНОЙ ВОЗДУХОВОД

  1. Проверьте выпускной воздуховод.

    Результат:

    Результат
    		Следующий шаг
    Выпускной воздуховод исправен.
    		А
    Выпускной воздуховод засорен, либо имеется иная неисправность.
    		B


B
ОЧИСТИТЕ ИЛИ ЗАМЕНИТЕ ВЫПУСКНОЙ ВОЗДУХОВОД
А


3.ПРОВЕРЬТЕ ТОПЛИВНЫЙ НАСОС ОТОПИТЕЛЯ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера). Dtc 050 Обнаружено Отсутствие Зажигания

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:

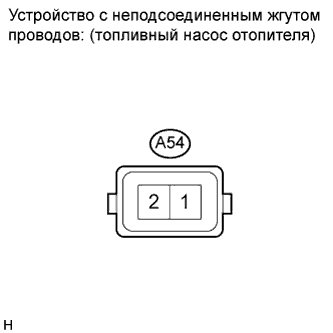

    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A54-1 - A54-2
    		Всегда
    		9-12 Ом

  1. Проверьте работу топливного насоса отопителя.

    1. Соедините положительный (+) вывод от аккумуляторной батареи с контактом 1, а отрицательный (-) вывод - с контактом 2, и проверьте давление в шланге вручную.

      ПРИМЕЧАНИЕ:
      Проверку следует выполнять быстро (в течение 10 секунд) во избежание повреждения топливного насоса отопителя.
      OK:
      Давление в шланге присутствует.


NG
ЗАМЕНИТЕ ТОПЛИВНЫЙ НАСОС ОТОПИТЕЛЯ
OK


4.ЗАМЕНИТЕ ФИЛЬТР ТОПЛИВНОГО НАСОСА

  1. Замените фильтр топливного насоса исправным и убедитесь в нормальном состоянии системы.

    OK:
    Зажигание отопителя происходит нормально, после чего он начинает работу.
    Результат:
    Результат
    		Следующий шаг
    OK
    		А
    NG (для моделей с кузовом типа "седан")
    		B
    NG (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ДОПОЛНИТЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ ПЛАМЕННОГО ТИПА В СБОРЕ (Нажмите здесь)

C
ЗАМЕНИТЕ ДОПОЛНИТЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ ПЛАМЕННОГО ТИПА В СБОРЕ (Нажмите здесь)
А

КОНЕЦ
