DTC 010 Отключение по превышению напряжения

DTC 011 Отключение по снижению напряжения


ОПИСАНИЕ


№ DTC
Условие обнаружения DTC
Неисправный участок
010
Напряжение аккумуляторной батареи 14 В или выше в течение 20 секунд или более.
  1. Жгут проводов или разъем между дополнительным подогревателем пламенного типа в сборе и аккумуляторной батареей
  2. Аккумуляторная батарея
  3. Генератор
  4. Дополнительный подогреватель пламенного типа в сборе
011
Напряжение аккумуляторной батареи 10 В или ниже в течение 20 секунд или более.

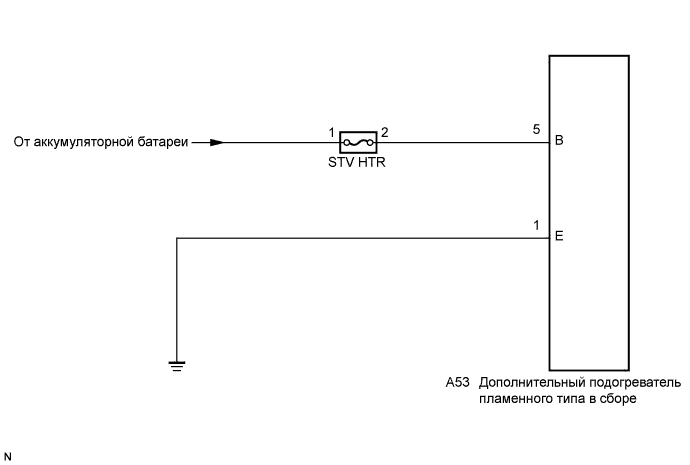

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера). Dtc 010 Отключение По Превышению Напряжения


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Прежде чем выполнять рассмотренные ниже действия, проверьте аккумуляторную батарею и генератор, и убедитесь в их работоспособности.
1.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (STV HTR)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера). Dtc 010 Отключение По Превышению Напряжения

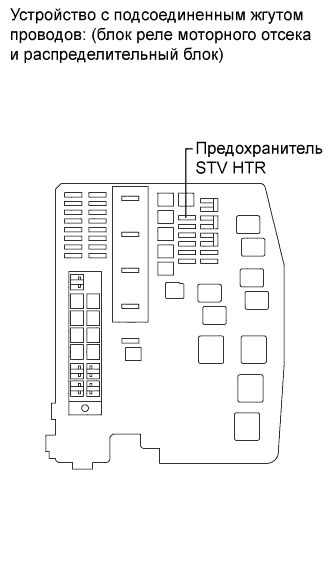

  1. Извлеките предохранитель STV HTR из распределительного блока и блока реле моторного отсека.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Проверяемый участок
    		Режим
    		Заданные условия
    Предохранитель STV HTR
    		Всегда
    		Менее 1 Ом


NG
ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ (STV HTR)
OK


2.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ДОПОЛНИТЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ ПЛАМЕННОГО ТИПА В СБОРЕ)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера). Dtc 010 Отключение По Превышению Напряжения

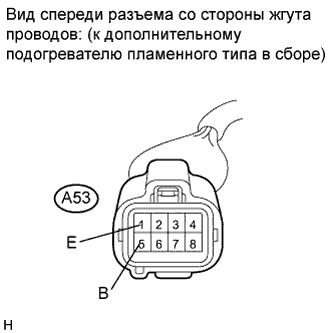

  1. Отсоедините разъем от дополнительного подогревателя пламенного типа в сборе.

  1. Измерьте напряжение и сопротивление в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A53-5 (B) - масса
    		Всегда
    		10-14 В
    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    A53-1 (E) - масса
    		Всегда
    		Менее 1 Ом
    Результат:
    Результат
    		Следующий шаг
    NG
    		А
    OK (для моделей с кузовом типа "седан")
    		B
    OK (для моделей с кузовом типа "хэтчбэк")
    		C


B
ЗАМЕНИТЕ ДОПОЛНИТЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ ПЛАМЕННОГО ТИПА В СБОРЕ (Нажмите здесь)

C
ЗАМЕНИТЕ ДОПОЛНИТЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ ПЛАМЕННОГО ТИПА В СБОРЕ (Нажмите здесь)
А

ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
