Система Дополнительного Подогрева Пламенного Типа -- Система Диагностики |
- ПРИМЕЧАНИЕ:
- Причина неисправностей (например, ненормальное напряжение, перегрев, короткое замыкание, поломка функциональных узлов и т.д.), а также способы ремонта отображаются при подключении диагностического прибора DTC и регистрации кодов DTC.
| ФУНКЦИЯ ДИАГНОСТИКИ |
Отсоедините разъем от дополнительного подогревателя пламенного типа в сборе.

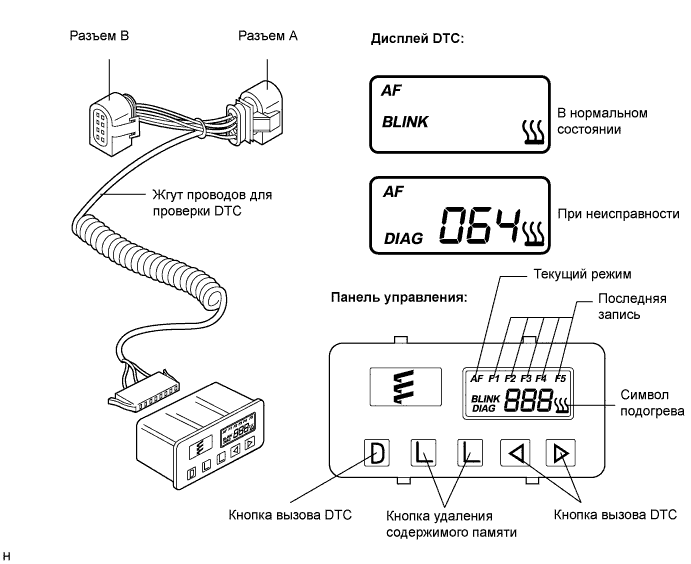

Подсоедините разъем A диагностического прибора DTC к жгуту проводов автомобиля, а разъем B диагностического прибора DTC - к разъему отопителя.
Запустите двигатель.
При нажатии кнопки вызова кода DTC отображается трехзначный код DTC.
| ОПИСАНИЕ ИНДИКАЦИИ И КНОПОК |
- AF: Текущая неисправность (Мигает в случае текущей неисправности)
- Диаг.: (Пример: 064 Перерыв в работе датчика воспламенения топлива в отопителе)
- Кнопки удаления содержимого памяти: Очистите память DTC (одновременно нажмите обе кнопки и удерживайте их не менее 2 с).
- Кнопка >: Пролистывает вверх список данных в памяти DTC (Сохраняется до 5 последних кодов).
- Кнопка <: Пролистывает вниз список данных в памяти DTC (Сохраняется до 5 последних кодов).
| ОШИБКА ПАМЯТИ |
ЭБУ может сохранить в памяти до 5 кодов DTC. При заполнении памяти новые данные записываются поверх F5.
| Функция работы в аварийном режиме |
При выходе из строя свечи накаливания ЭБУ определяет неисправность и прекращает автоматическую работу во избежание включения подогревателя пламенного типа.
