  1. ЭБУ ОТОПИТЕЛЯ (ДОПОЛНИТЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ ПЛАМЕННОГО ТИПА В СБОРЕ)

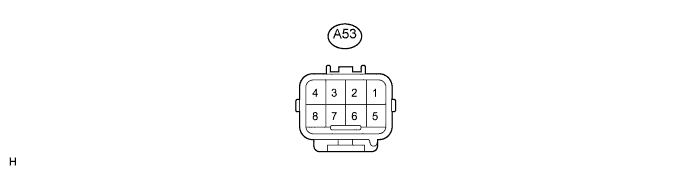

Система Дополнительного Подогрева Пламенного Типа -- Контакты Эбу



ЭБУ ОТОПИТЕЛЯ (ДОПОЛНИТЕЛЬНЫЙ ПОДОГРЕВАТЕЛЬ ПЛАМЕННОГО ТИПА В СБОРЕ)

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Дополнительного Подогрева Пламенного Типа Контакты Эбу


Номинальное значение / Номинальный режим
Номера контактов (обозначения)
Цвет проводки
Описание контактов
Режим
Заданные условия
A53-1 (E) - масса
W-B - масса
Масса главного источника питания
Всегда
Менее 1 В
A53-2 (L) - масса
G - масса
Сигнал управления топливного насоса
Двигатель работает
Выключатель отопителя: ON (ВКЛ)
Формирование импульсов
(см. осциллограмму 1)
A53-3 (IG) - масса
Y - масса
Сигнал состояния подогревателя
Замок зажигания: включен (IG)
Выключатель отопителя: ON (ВКЛ)
10-14 В
A53-5 (B) - масса
W - масса
Источник питания
Всегда
10-14 В
A53-8 (+) - масса
Y - масса
Сигнал состояния двигателя (на контакте L генератора)
Двигатель работает.
(Генератор: работает)
10-14 В


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Дополнительного Подогрева Пламенного Типа Контакты Эбу

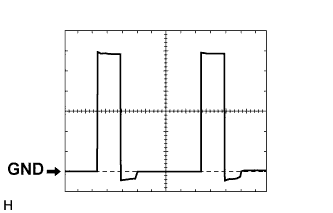

  1. Осциллограмма 1:

    Параметр / Устройство
    		Содержание
    Контакт №
    (обозначения)
    		A53-2 (L) - масса
    Настройки прибора
    		2 В/дел., 20 мс/дел.
    Состояние автомобиля
    		Двигатель работает
    Выключатель отопителя: ON (ВКЛ)
