DTC C1528 Неисправность датчика угла поворота электродвигателя |
ОПИСАНИЕ
Датчик угла поворота электродвигателя определяет угол поворота электродвигателя и передает эти данные в ЭБУ рулевого управления с усилителем.№ DTC
| Условие обнаружения DTC
| Неисправный участок
|
C1528
| Неисправность датчика угла поворота электродвигателя
| - Рулевая колонка
- ЭБУ рулевого управления с усилителем
|

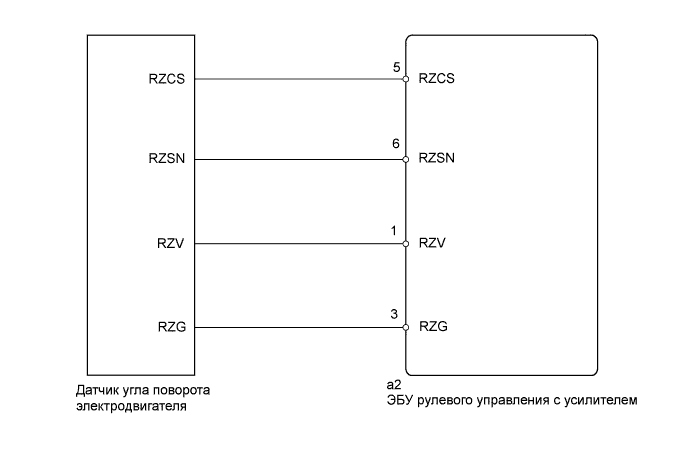

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- В случае замены рулевой колонки или ЭБУ рулевого управления с усилителем выполните инициализацию датчика угла поворота и калибровку "нуля" датчика крутящего момента (Нажмите здесь).
| 1.ПРОВЕРЬТЕ СОСТОЯНИЕ СОЕДИНЕНИЯ РАЗЪЕМА |
Проверьте установку разъема датчика угла поворота электродвигателя.
- OK:
- Разъем датчика угла поворота электродвигателя надежно подсоединен к ЭБУ рулевого управления с усилителем.
| 2.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ДАТЧИК УГЛА ПОВОРОТА ЭЛЕКТРОДВИГАТЕЛЯ) |
Выключите зажигание.
Подсоедините портативный диагностический прибор к DLC3.
Включите зажигание (IG).
Включите портативный диагностический прибор.
Войдите в следующие меню: Chassis / EMPS / Data List.
Выберите параметр "Motor Rotation Angle" из списка Data List и считайте его значение с дисплея портативного диагностического прибора.
EMPS:Информация на дисплее прибора
| Измеряемая величина/диапазон измерения
| Нормальное состояние
| Замечание по диагностике
|
Motor Rotation Angle
| Угол поворота электродвигателя:
Мин.: 0°
Макс.: 360°
| При работе рулевого управления значение угла поворота электродвигателя меняется от 0° до 360°
| Работа рулевого управления с усилителем
|
- OK:
- При работе рулевого управления значение угла поворота электродвигателя меняется от 0° до 360°.
