DTC C1522 Неисправность в цепи электродвигателя

DTC C1523 Неисправность в цепи электродвигателя

DTC C1524 Неисправность в цепи электродвигателя


ОПИСАНИЕ

Через цепь электродвигателя ЭБУ рулевого управления с усилителем подает ток в электродвигатель усилителя рулевого управления.

№ DTC
Условие обнаружения DTC
Неисправный участок
C1522
Короткое замыкание (или обрыв) в цепи электродвигателя, либо ненормальное напряжение или ток в цепи электродвигателя
  1. Рулевая колонка
  2. ЭБУ рулевого управления с усилителем
C1523
Неисправность датчика тока электродвигателя
C1524
Чрезмерное отклонение тока

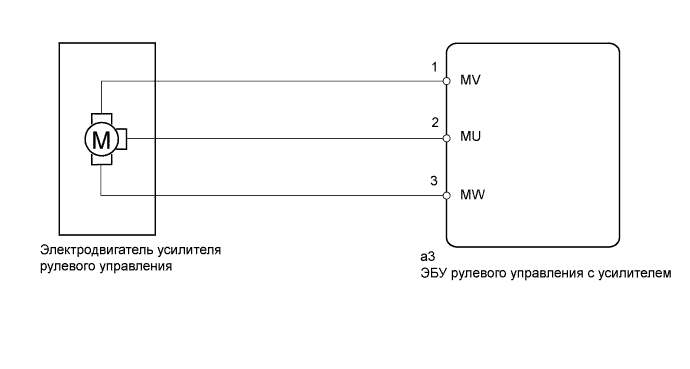

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Рулевое Управление С Усилителем.Система Рулевого Управления С Усилителем. Dtc C1522 Неисправность В Цепи Электродвигателя


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
В случае замены рулевой колонки или ЭБУ рулевого управления с усилителем выполните инициализацию датчика угла поворота и калибровку "нуля" датчика крутящего момента (Нажмите здесь).
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (НАПРЯЖЕНИЕ ЭЛЕКТРОДВИГАТЕЛЯ)

  1. Выключите зажигание.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Chassis / EMPS / Data List.

  1. Выберите параметры "Motor Terminal Volt (U)", "Motor Terminal Volt (V)" и "Motor Terminal Volt (W)" из списка Data List и считайте значения, отображаемые на экране портативного диагностического прибора.

    EMPS:
    Информация на дисплее прибора
    		Измеряемая величина/диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    Motor Terminal Volt (U)
    		Напряжение на контакте электродвигателя (фаза U):
    Мин.: 0 В
    Макс.: 46,667 В
    		При работе рулевого управления значение изменяется в диапазоне 4–35 В
    		Вращение рулевого колеса
    Motor Terminal Volt (V)
    		Напряжение на контакте электродвигателя (фаза V):
    Мин.: 0 В
    Макс.: 46,667 В
    		При работе рулевого управления значение изменяется в диапазоне 4–35 В
    		Вращение рулевого колеса
    Motor Terminal Volt (W)
    		Напряжение на контакте электродвигателя (фаза W):
    Мин.: 0 В
    Макс.: 46,667 В
    		При работе рулевого управления значение изменяется в диапазоне 4–35 В
    		Вращение рулевого колеса

    Результат:

    Результат
    		Следующий шаг
    При работе рулевого управления значение изменяется в диапазоне 4–46 В
    		А
    При работе рулевого управления напряжение не генерируется
    		B


B
ЗАМЕНИТЕ РУЛЕВУЮ КОЛОНКУ (Нажмите здесь)
А

ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ (Нажмите здесь)
