DTC C1552 Сбой напряжения источника питания PIG


ОПИСАНИЕ

При возникновении неисправности в системе рулевого управления с усилителем реле источника питания отключается, прекращая подачу дополнительного усилия.

№ DTC
Условие обнаружения DTC
Неисправный участок
C1552
Неисправность в цепи источника питания РIG внутри ЭБУ
  1. Цепь источника питания PIG
  2. ЭБУ рулевого управления с усилителем

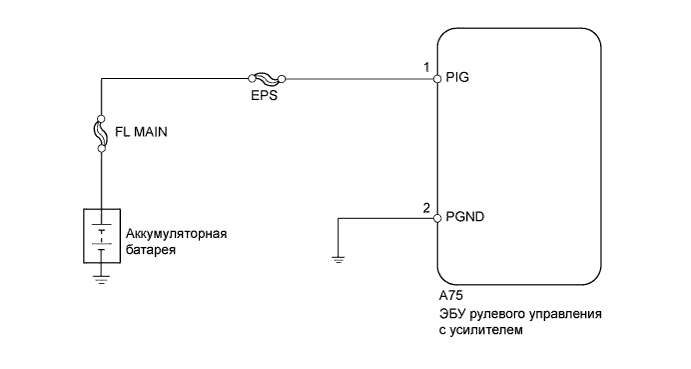

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Рулевое Управление С Усилителем.Система Рулевого Управления С Усилителем. Dtc C1552 Сбой Напряжения Источника Питания Pig


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

ПРИМЕЧАНИЕ:
В случае замены рулевой колонки или ЭБУ рулевого управления с усилителем выполните инициализацию датчика угла поворота и калибровку "нуля" датчика крутящего момента (Нажмите здесь).
1.СНИМИТЕ ПОКАЗАНИЯ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (ИСТОЧНИК ПИТАНИЯ PIG)

  1. Выключите зажигание.

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Войдите в следующие меню: Chassis / EMPS / Data List.

  1. Выберите параметр "PIG power supply" из списка Data List и считайте его значение, отображаемое на дисплее портативного диагностического прибора.

    EMPS:
    Информация на дисплее прибора
    		Измеряемая величина/диапазон измерения
    		Нормальное состояние
    		Замечание по диагностике
    PIG Power Supply
    		Источник питания PIG:
    Мин.: 0 В
    Макс.: 20,1531 В
    		11-14 В
    		Работа рулевого управления с усилителем
    OK:
    На экране портативного диагностического отображается нормальное значение.


NG
Перейдите к шагу 2
OK

ПРОВЕРЬТЕ, НЕТ ЛИ ЭПИЗОДИЧЕСКИХ НЕИСПРАВНОСТЕЙ

2.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ – АККУМУЛЯТОРНАЯ БАТАРЕЯ И МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Рулевое Управление С Усилителем.Система Рулевого Управления С Усилителем. Dtc C1552 Сбой Напряжения Источника Питания Pig

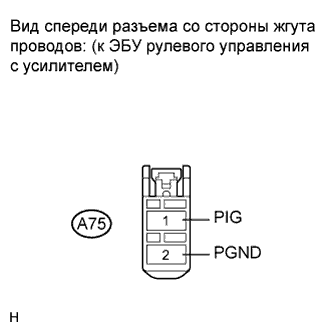

  1. Отсоедините разъем от ЭБУ рулевого управления с усилителем.

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    A75-1 (PIG) - масса
    		Всегда
    		11-14 В

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    A75-2 (PGND) - масса
    		Всегда
    		Менее 1 Ом


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ
OK

ЗАМЕНИТЕ ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ (Нажмите здесь)
