Система Рулевого Управления С Усилителем Цепь Контрольной Лампы Eps. Corolla ZZE150
ОПИСАНИЕ
СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
ПРОВЕРЬТЕ DTC (СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ CAN)
ПРОВЕРЬТЕ DTC (СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ)
ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ
СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ - Цепь контрольной лампы EPS |
ОПИСАНИЕ
Если ЭБУ рулевого управления с усилителем обнаруживает неисправность, загорается контрольная лампа P/S. В этот момент ЭБУ рулевого управления с усилителем сохраняет код DTC в собственной памяти.

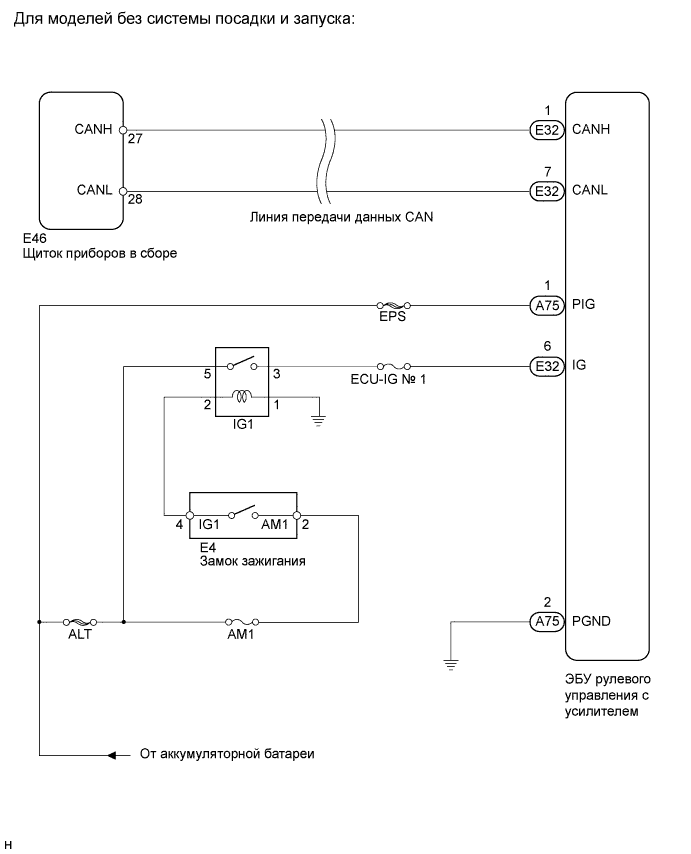

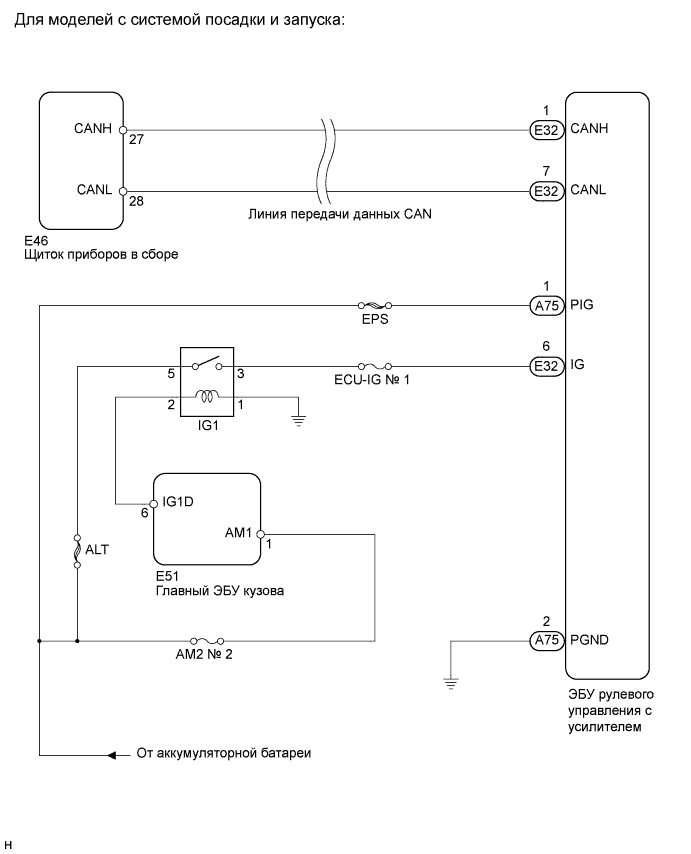

СХЕМА СОЕДИНЕНИЙ
ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ
- ПРИМЕЧАНИЕ:
- В случае замены рулевой колонки или ЭБУ рулевого управления с усилителем выполните инициализацию датчика угла поворота и калибровку "нуля" датчика крутящего момента (Нажмите здесь).
| 1.ПРОВЕРЬТЕ DTC (СИСТЕМЫ ПЕРЕДАЧИ ДАННЫХ CAN) |
Проверьте наличие кодов DTC.
- OK:
- DTC не выводится.
| | ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (Нажмите здесь) |
|
|
| 2.ПРОВЕРЬТЕ DTC (СИСТЕМЫ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ) |
Проверьте коды DTC (Нажмите здесь).
- Результат:
Результат
| Следующий шаг
|
DTC не выводится.
| А
|
Выводится код DTC C1551 или C1552.
| B
|
| | ВЫПОЛНИТЕ РЕМОНТ ЦЕПЕЙ В СООТВЕТСТВИИ С ВЫВЕДЕННЫМИ КОДАМИ DTC (Нажмите здесь) |
|
|
| 3.ПРОВЕРЬТЕ ЩИТОК ПРИБОРОВ В СБОРЕ |
Проверьте состояние щитка приборов.
Включите зажигание (IG).
Убедитесь, что контрольная лампа P/S загорается на 3 с после включения зажигания (IG).
- OK:
- Щиток приборов работает нормально.
| | ПЕРЕЙДИТЕ К РАЗДЕЛУ "СИСТЕМА ПЕРЕДАЧИ ДАННЫХ CAN" (Нажмите здесь) |
|
|
