СИСТЕМА SFI - Цепь управления топливным насосом


ОПИСАНИЕ

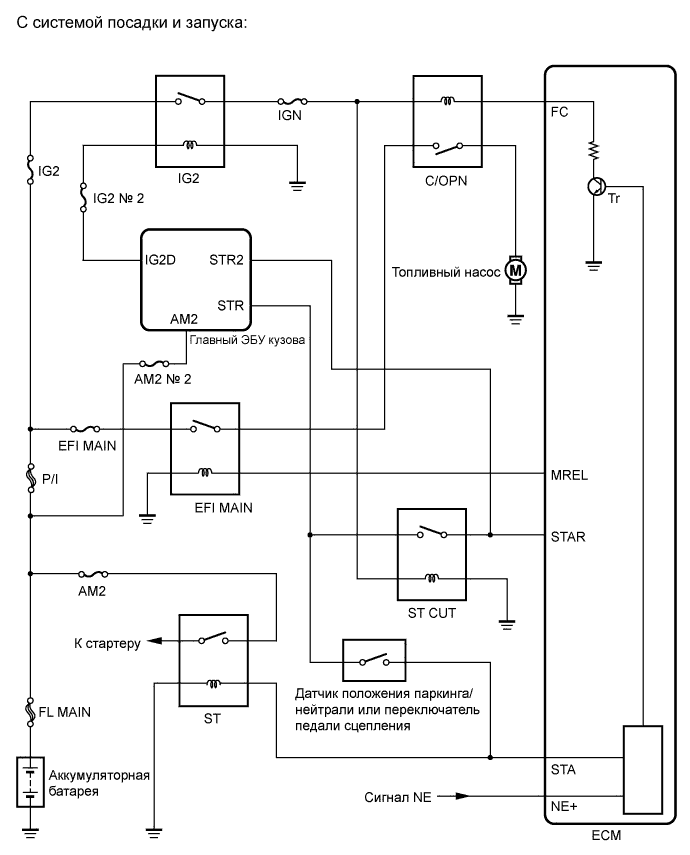

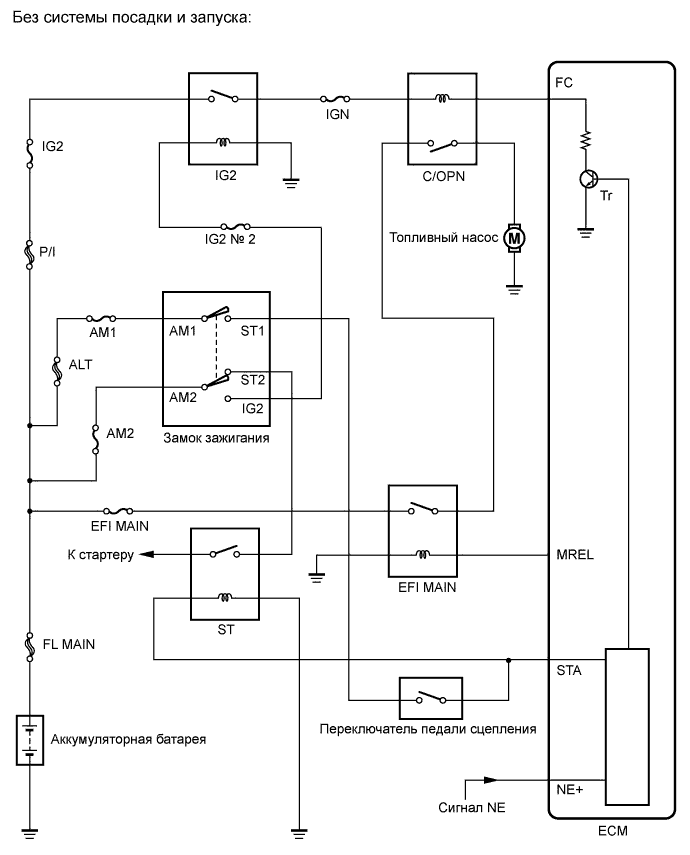

Как показано на схеме ниже, при прокручивании коленчатого вала двигателя с контакта ST1 (STR) замка зажигания (ЭБУ распределения питания) подается ток на катушку реле стартера, а также на контакт STA ECM (сигнал STA)
Когда сигналы STA и NE поступают в ECM, транзистор Tr включается, ток подается в катушку размыкающего реле, реле включается, питание подается на топливный насос и топливный насос работает.
ECM поддерживает транзистор Tr во включенном состоянии (размыкающее реле включено), и топливный насос работает, пока генерируется сигнал NE (двигатель работает).

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi.Система Sfi Цепь Управления Топливным Насосом


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi.Система Sfi Цепь Управления Топливным Насосом

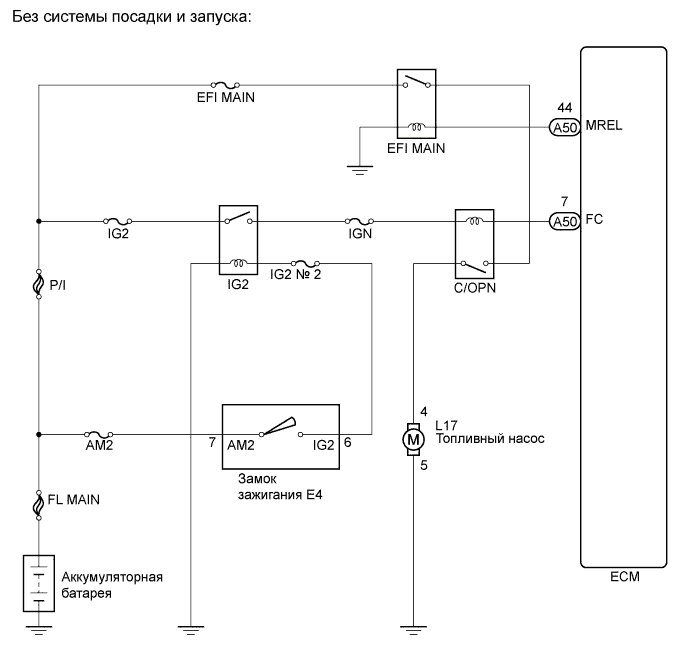

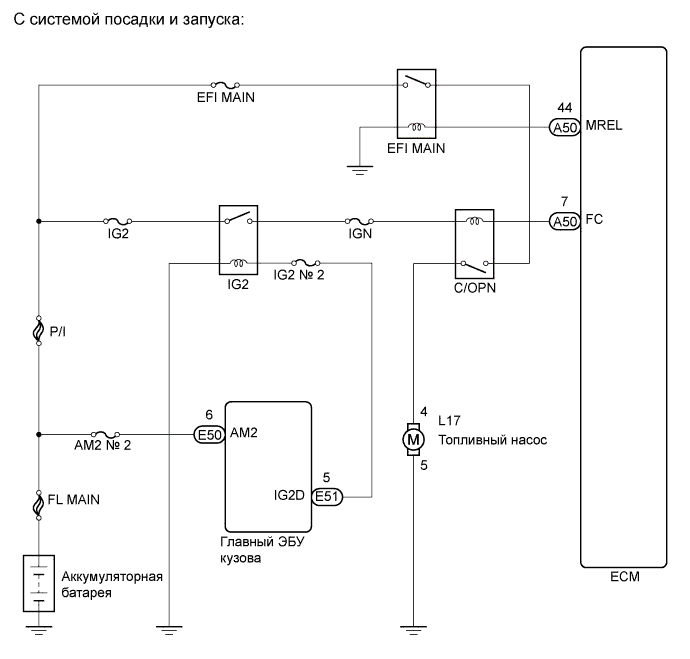

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi.Система Sfi Цепь Управления Топливным Насосом


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi.Система Sfi Цепь Управления Топливным Насосом


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

1.ВЫПОЛНИТЕ АКТИВНУЮ ДИАГНОСТИКУ С ПОМОЩЬЮ ПОРТАТИВНОГО ДИАГНОСТИЧЕСКОГО ПРИБОРА (УПРАВЛЕНИЕ РЕЛЕ C/OPN)

  1. Подсоедините портативный диагностический прибор к DLC3.

  1. Включите зажигание (IG).

  1. Включите портативный диагностический прибор.

  1. Выберите следующие элементы меню: Powertrain / Engine and ECT / Active Test / Control the Fuel Pump/Speed.

  1. Проверьте, слышен ли звук работы топливного насоса при выполнении испытания в режиме Active Test с помощью прибора.

    OK:
    Звук работы топливного насоса слышен.


NG
Перейдите к шагу 2
OK

ПЕРЕЙДИТЕ К ПРОВЕРКЕ СЛЕДУЮЩЕЙ ЦЕПИ, УКАЗАННОЙ В ТАБЛИЦЕ ПРИЗНАКОВ НЕИСПРАВНОСТЕЙ (Нажмите здесь)

2.ПРОВЕРЬТЕ ПРЕДОХРАНИТЕЛЬ (ПРЕДОХРАНИТЕЛЬ IGN)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi.Система Sfi Цепь Управления Топливным Насосом

  1. Извлеките предохранитель IGN из распределительного блока панели приборов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    Предохранитель IGN
    		Всегда
    		Менее 1 Ом

  1. Установите предохранитель IGN на место.



NG
ЗАМЕНИТЕ ПРЕДОХРАНИТЕЛЬ IGN
OK


3.ПРОВЕРЬТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ (РЕЛЕ C/OPN)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi.Система Sfi Цепь Управления Топливным Насосом

  1. Отсоедините разъем распределительного блока панели приборов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    2A-8 - 2B-11
    		Всегда
    		10 кОм или более
    Подайте напряжение аккумуляторной батареи на контакты 2B-10 и 2F-4
    		Менее 1 Ом

  1. Подсоедините разъем распределительного блока панели приборов.



NG
ЗАМЕНИТЕ РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК ПАНЕЛИ ПРИБОРОВ (РЕЛЕ C/OPN)
OK


4.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ C/OPN - ECM)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi.Система Sfi Цепь Управления Топливным Насосом

  1. Отсоедините разъем ЭБУ.

  1. Отсоедините разъем распределительного блока панели приборов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (при проверке на обрыв):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    2B-10 - A50-7 (FC)
    		Всегда
    		Менее 1 Ом
    Номинальное сопротивление (при проверке на короткое замыкание):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    2B-10 или A50-7 (FC) - масса
    		Всегда
    		10 кОм или более

  1. Подсоедините разъем ECM.

  1. Подсоедините разъем распределительного блока панели приборов.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РЕЛЕ C/OPN - ECM)
OK


5.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ C/OPN - ИНТЕГРИРОВАННОЕ РЕЛЕ (РЕЛЕ EFI MAIN))


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi.Система Sfi Цепь Управления Топливным Насосом

  1. Извлеките интегрированное реле из распределительного блока моторного отсека.

  1. Отсоедините разъем интегрированного реле.

  1. Отсоедините разъем распределительного блока панели приборов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (при проверке на обрыв):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    2B-11 - 1B-4
    		Всегда
    		Менее 1 Ом
    Номинальное сопротивление (при проверке на короткое замыкание):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    2B-11 или 1B-4 - масса
    		Всегда
    		10 кОм или более

  1. Подсоедините разъем распределительного блока панели приборов.

  1. Подсоедините разъем интегрированного реле.

  1. Установите интегрированное реле на место.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РЕЛЕ C/OPN - ИНТЕГРИРОВАННОЕ РЕЛЕ (РЕЛЕ EFI MAIN))
OK


6.ПРОВЕРЬТЕ ЖГУТ ПРОВОДОВ И РАЗЪЕМ (РЕЛЕ C/OPN - ТОПЛИВНЫЙ НАСОС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi.Система Sfi Цепь Управления Топливным Насосом

  1. Отсоедините разъем топливного насоса.

  1. Отсоедините разъем распределительного блока панели приборов.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление (при проверке на обрыв):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    2A-8 - L17-4
    		Всегда
    		Менее 1 Ом
    Номинальное сопротивление (при проверке на короткое замыкание):
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    2A-8 или L17-4 - масса
    		Всегда
    		10 кОм или более


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (РЕЛЕ C/OPN - ТОПЛИВНЫЙ НАСОС)
OK


7.ПРОВЕРЬТЕ ЖГУТ И РАЗЪЕМ (ТОПЛИВНЫЙ НАСОС - МАССА)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Система Управления Двигателем 1Zr-Fe.Система Sfi.Система Sfi Цепь Управления Топливным Насосом

  1. Отсоедините разъем топливного насоса.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    L17-5 - масса
    		Всегда
    		Менее 1 Ом

  1. Подсоедините разъем топливного насоса.



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ТОПЛИВНЫЙ НАСОС - МАССА)
OK


8.ПРОВЕРЬТЕ ТОПЛИВНЫЙ НАСОС

  1. Проверьте топливный насос (Нажмите здесь).



NG
ЗАМЕНИТЕ ТОПЛИВНЫЙ НАСОС (Нажмите здесь)
OK


9.ПРОВЕРЬТЕ ЦЕПЬ ПИТАНИЯ ECM

  1. Проверьте цепь питания ECM (Нажмите здесь)



NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЦЕПЬ ПИТАНИЯ ЕСМ (Нажмите здесь)
OK

ЗАМЕНИТЕ ECM (Нажмите здесь)
