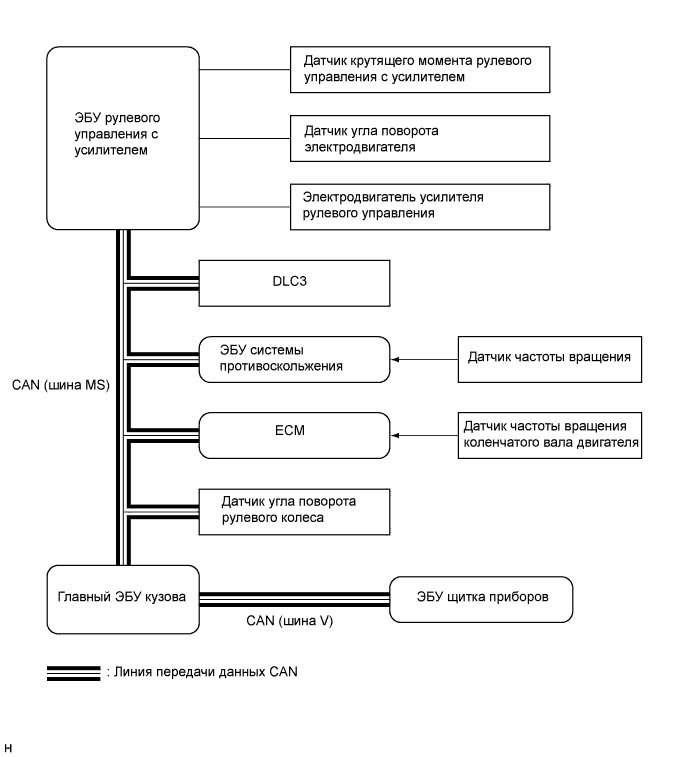

Система Рулевого Управления С Усилителем -- Схема Системы |
| Передатчик | Приемник | Сигнал | Линия связи |
| ЭБУ системы противоскольжения | ЭБУ рулевого управления с усилителем | Сигнал управления АБС (для левого переднего колеса) | CAN |
| Сигнал управления АБС (для правого переднего колеса) | CAN | ||
| Сигнал управления АБС (для левого заднего колеса) | CAN | ||
| Сигнал управления АБС (для правого заднего колеса) | CAN | ||
| Сигнал запрета работы VSC | CAN | ||
| Сигнал отклонения рысканья | CAN | ||
| Сигнал управления TRC (для левого переднего колеса) | CAN | ||
| Сигнал управления TRC (для правого переднего колеса) | CAN | ||
| Сигнал разницы расчетных гидравлических давлений тормозной системы (правого и левого передних колес) | CAN | ||
| Steering Angle Sensor | ЭБУ рулевого управления с усилителем | Сигнал целостности данных (верные/неверные данные) | CAN |
| Сигнал обрыва в цепи +B | CAN | ||
| Сигнал неисправности датчика | CAN | ||
| Сигнал ненормального угла поворота рулевого колеса | CAN | ||
| Сигнал достоверности "нуля" датчика в памяти | CAN | ||
| Сигнал "нуля", сохраненного в датчике угла поворота рулевого колеса | CAN | ||
| ЭБУ рулевого управления с усилителем | ECM | Сигнал запроса повышения частоты вращения холостого хода EPS | CAN |
| ЭБУ рулевого управления с усилителем | ЭБУ щитка приборов | Сигнал контрольной лампы EPS | CAN |
| ECM | ЭБУ рулевого управления с усилителем | Сигнал частоты вращения коленчатого вала двигателя | CAN |
