Выключатель Разблокировки Ключа Установка. Corolla ZZE150

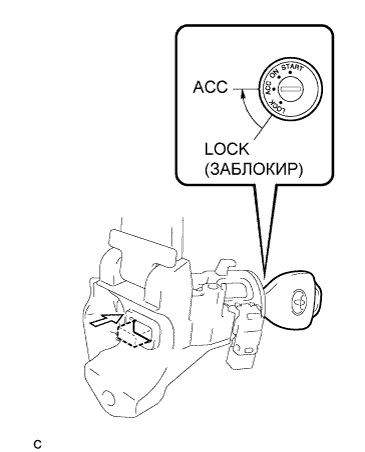

Убедитесь, что цилиндр замка зажигания находится в положении ACC.

Установите цилиндр замка зажигания на замок рулевой колонки в сборе.

Убедитесь, что цилиндр замка зажигания в сборе надежно закреплен.

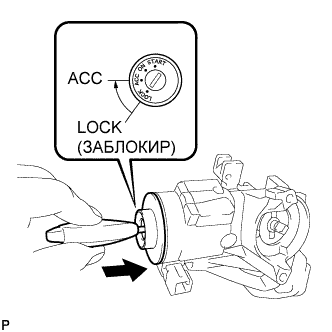

Убедитесь, что цилиндр замка зажигания находится в положении ACC.

Установите цилиндр замка зажигания на замок рулевой колонки в сборе.

Убедитесь, что цилиндр замка зажигания в сборе надежно закреплен.

Совместите усилитель электронного ключа зажигания с верхним кронштейном рулевой колонки. Немного наклоните усилитель, чтобы вставить его на место.

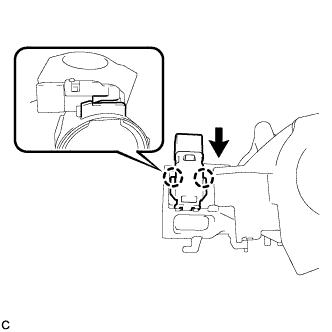

Нажмите на усилитель электронного ключа, чтобы установить его на верхней кронштейн рулевой колонки.

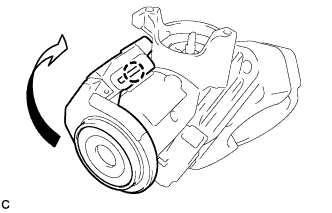

Установите замок зажигания или переключатель стартера в сборе на верхний кронштейн рулевой колонки и закрепите его 2 винтами.

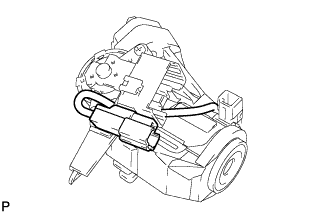

Подсоедините разъем провода соленоида к замку зажигания или переключателю стартера в сборе.

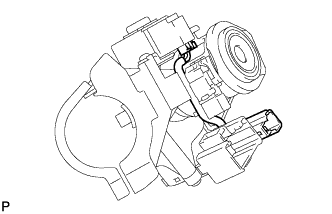

Следите за тем, чтобы провод соленоида надежно проходил через зазор верхнего кронштейна рулевой колонки, как показано на рисунке.

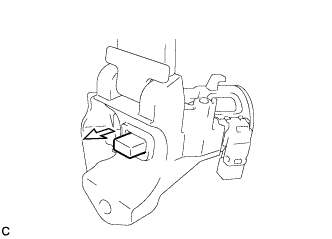

Проверьте, происходит ли включение механизма блокировки рулевого управления, когда ключ вынут.

Проверьте, происходит ли выключение механизма блокировки рулевого управления после того, как ключ будет вставлен и повернут в положение АСС.

УКАЗАНИЕ:

При обнаружении любых отклонений от нормы замените цилиндр замка зажигания в сборе или верхний кронштейн рулевой колонки в сборе.

Зажмите в тисках рулевую колонку в сборе.

Временно закрепите верхний кронштейн рулевой колонки с выключателем в сборе на рулевой колонке в сборе болтом с конической головкой.

ПРИМЕЧАНИЕ:

Обязательно используйте новый болт с конической головкой.

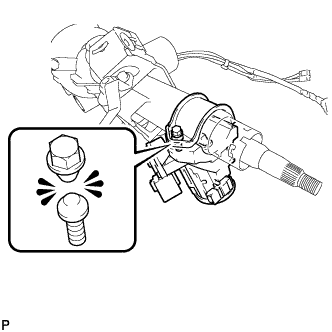

Затягивайте болт с конической головкой, пока головка болта не свернется.

Совместите метки на промежуточном валу № 2 рулевого управления в сборе и рулевой колонке в сборе.

Заверните болт.

Момент затяжки:

35 Н*м{360 кгс*см, 26 фунт-сила-футов}

Установите защитный кожух рулевой колонки на рулевую колонку в сборе и закрепите его болтом.

Момент затяжки:

25 Н*м{255 кгс*см, 18 фунт-сила-футов}

Убедитесь, что 2 втулки надежно установлены на рулевой колонке в сборе.

УКАЗАНИЕ:

Если втулки отсутствуют или повреждены, замените рулевую колонку в сборе новой.

Закрепите рулевую колонку в сборе болтом и 2 гайками.

Момент затяжки:

25 Н*м{255 кгс*см, 18 фунт-сила-футов}

ПРИМЕЧАНИЕ:

1. Действуйте осторожно, чтобы не повредить 2 втулки.

2. Не выравнивайте болтовое отверстие, поддевая кольцо или втулки. Вставляйте болт только прямо, не прикладывая какое-либо усилие к втулкам.


Подсоедините разъемы и установите зажимы жгута проводов на рулевую колонку в сборе.

Подсоедините разъем к ЭБУ рулевого управления с усилителем в сборе.

Подсоедините разъем к ЭБУ рулевого управления с усилителем в сборе.

УКАЗАНИЕ:

Чтобы подсоединить разъем, верните рычаг блокировки в исходное положение, и надежно установите на место замок рычага блокировки, как показано на рисунке.

Установите зажим жгута проводов на ЭБУ рулевого управления с усилителем в сборе.

Совместите метки на промежуточном валу № 2 рулевого управления в сборе и промежуточном валу рулевого управления в сборе.

Заверните болт.

Момент затяжки:

35 Н*м{360 кгс*см, 26 фунт-сила-футов}

Введите в зацепление 2 захвата, чтобы установить монтажный переходник выключателя стоп-сигналов.

Вставьте выключатель стоп-сигналов в сборе до упора.

ПРИМЕЧАНИЕ:

При установке выключателя стоп-сигналов в сборе удерживайте педаль тормоза так, чтобы она не была нажата.

Для установки поверните выключатель стоп-сигналов в сборе на четверть оборота по часовой стрелке.

Момент затяжки:

1,5 Н*м{15 кгс*см, 13 фунт-сила-дюймов}или менее

ПРИМЕЧАНИЕ:

При установке выключателя стоп-сигналов в сборе удерживайте педаль тормоза так, чтобы она не была нажата.

Подсоедините разъем.

Проверьте выступание штока.

Выступание штока:

1,5–2,5 мм (0,059–0,098 дюйма)

ПРИМЕЧАНИЕ:

Не нажимайте педаль тормоза.

Установите шумоизолирующую накладку кожуха выходного отверстия рулевой колонки и закрепите ее 2 фиксаторами.

Расправьте напольный коврик.

Установите защиту на рулевую колонку в сборе и закрепите ее винтом.

Если устанавливается новая верхняя часть панели приборов в сборе.

1. Непосредственно перед установкой новой верхней части панели приборов в сборе отогните и обрежьте участки, показанные на рисунке (посадочные места для молдингов).








Введите в зацепление 5 захватов.

ПРИМЕЧАНИЕ:

1. Устанавливая верхнюю панель приборов в сборе, будьте осторожны, не повредите ее и рулевое колесо в сборе.

2. Убедитесь, что жгут проводов не зажат в захватах.


Введите в зацепление 5 фиксаторов и 4 направляющие.

Вверните 2 винта <В>.

Введите в зацепление все зажимы.

Вверните болт <A> подушки безопасности пассажира.

Момент затяжки:

20 Н*м{204 кгс*см, 15 фунт-сила-футов}

Подсоедините все разъемы и установите верхнюю панель приборов в сборе.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что отрицательный (-) вывод аккумуляторной батареи отсоединен.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Подсоедините разъем.

Введите в зацепление 2 захвата и установите накладку обшивки проема передней левой двери.

Совместите сборочную метку (розовую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема левой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Подсоедините все разъемы.

Введите в зацепление 6 захватов и 3 фиксатора и установите нижнюю отделочную накладку панели приборов.

Введите в зацепление 2 фиксатора и установите накладку обшивки проема передней правой двери.

Совместите сборочную метку (зеленую) на уплотнителе с выступом на кузове, указанным на рисунке стрелкой, и установите уплотнитель обшивки проема правой передней двери.

ПРИМЕЧАНИЕ:

После установки убедитесь, что углы совмещены правильно.

Введите в зацепление 3 захвата и 4 фиксатора.

Установите дверцу ящика панели приборов № 1 и закрепите ее винтом <B>.

Вставьте дверцу перчаточного ящика в горизонтальном направлении и введите в зацепление 2 петли.

ПРИМЕЧАНИЕ:

Посадка дверцы на петли сверху может привести к деформации петель. Будьте внимательны, устанавливайте дверцу отделения перчаточного ящика строго горизонтально.

Отогните участки (A) и (B) в направлении, указанном на рисунке стрелками, чтобы ввести в зацепление 2 стопора.

Введите в зацепление захват, установите упор дверцы перчаточного ящика и установите дверцу перчаточного ящика в сборе.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами и 2 направляющими.

Снимите защитную крышку.

Установите новый фиксатор <A> на левую стойку ветрового стекла.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами и 2 направляющими.

Снимите защитную крышку.

Установите новый фиксатор <A> на правую стойку ветрового стекла.

Установите обивку правой стойки ветрового стекла и закрепите ее 2 фиксаторами и 2 направляющими.

Подсоедините разъем и временно установите щиток приборов в сборе.

ПРИМЕЧАНИЕ:

При снятии щитка приборов в сборе старайтесь не повредить верхнюю панель приборов в сборе и щиток приборов в сборе.

Введите в зацепление 2 направляющие.

ПРИМЕЧАНИЕ:

1. Устанавливая панель управления, будьте осторожны, не повредите направляющую.

2. Устанавливая щиток приборов в сборе, надежно закрепите направляющие в отверстиях на верхней панели приборов в сборе.


Установите щиток приборов и закрепите его 2 винтами.

Введите в зацепление направляющую, захват и 3 фиксатора и установите облицовку панели управления.

Снимите защитную ленту с кожухом рулевой колонки.

Подсоедините разъем.

Введите в зацепление 2 направляющие, 2 захвата и 4 фиксатора и установите центральный регулятор температуры воздуха в салоне на панели приборов в сборе.

Введите в зацепление 2 захвата и 2 фиксатора и установите левую отделочную накладку панели приборов.

Введите в зацепление 2 захвата и 2 фиксатора и установите правую отделочную накладку панели приборов.

Введите в зацепление 3 захвата и фиксатор и установите левую нижнюю отделочную накладку панели приборов.

Введите в зацепление 3 захвата и фиксатор и установите правую нижнюю отделочную накладку панели приборов

Если устанавливается новая верхняя часть панели приборов в сборе.

1. Непосредственно перед установкой новой верхней части панели приборов в сборе отогните и обрежьте участки, показанные на рисунке (посадочные места для молдингов).


Если устанавливается новая верхняя часть панели приборов в сборе.

1. Наклейте защитную клейкую ленту в местах, показанных на рисунке.


Введите в зацепление 5 захватов.

ПРИМЕЧАНИЕ:

1. Устанавливая верхнюю панель приборов в сборе, будьте осторожны, не повредите ее и рулевое колесо в сборе.

2. Убедитесь, что жгут проводов не зажат в захватах.


Введите в зацепление 3 захвата и 4 фиксатора.

Заверните два винта <C> или <D>.

Заверните 2 болта <A> или <В> подушки безопасности пассажира.

Момент затяжки:

20 Н*м{204 кгс*см, 15 фунт-сила-футов}

Подсоедините разъем и установите верхнюю панель приборов в сборе.

Удалите защитную ленту.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что отрицательный (-) вывод аккумуляторной батареи отсоединен.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Подсоедините разъем.

Наклейте защитную клейкую ленту в месте, показанном на рисунке.

Вставьте ящик панели приборов в сборе в направлении, указанном на рисунке стрелкой (1), так чтобы коническая часть не касалась нижней отделочной накладки панели приборов № 1.

Нажмите на ящик панели приборов в сборе в направлении, указанном на рисунке стрелкой (2), так чтобы ввести в зацепление захват на верхней части ящика панели приборов с верхней частью панели приборов.

Введите в зацепление 3 захвата и 3 фиксатора.

Установите дверцу ящика панели приборов № 1 и закрепите ее 2 винтами <C> или <D>.

Установите концевую облицовку панели управления в сборе.

Вставьте дверцу перчаточного ящика в горизонтальном направлении и введите в зацепление 2 петли.

ПРИМЕЧАНИЕ:

Посадка дверцы на петли сверху может привести к деформации петель. Будьте внимательны, устанавливайте дверцу отделения перчаточного ящика строго горизонтально.

Отогните участки (A) и (B) в направлении, указанном на рисунке стрелками, чтобы ввести в зацепление 2 стопора.

Введите в зацепление захват, установите упор дверцы перчаточного ящика и установите дверцу перчаточного ящика в сборе.

Введите в зацепление 4 захвата и 6 фиксаторов и установите центральную нижнюю облицовочную накладку панели приборов.

Введите в зацепление 7 захватов и установите верхнюю облицовку панели пола.

Введите в зацепление 4 захвата и 6 фиксаторов.

Установите центральную нижнюю облицовочную накладку панели приборов и закрепите ее 2 винтами <E> или <F>.

Подсоедините разъем.

Введите в зацепление 7 захватов и установите корпус индикатора положения.

Подсоедините разъем.

Установите крышку вещевого ящика в облицовке туннеля пола и закрепите ее 4 фиксаторами.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Поверните рукоятку рычага переключения передач по часовой стрелке и закрепите ее.

Установите новый фиксатор <A> на левую стойку ветрового стекла.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами и направляющей.

Снимите защитную крышку.

Установите новый фиксатор <A> на левую стойку ветрового стекла.

Установите обивку левой стойки ветрового стекла и закрепите ее 2 фиксаторами и направляющей.

Введите в зацепление 2 направляющие <B>.

Установите угловую часть обивки левой стойки ветрового стекла и закрепите ее 2 направляющими <А> и 5 захватами.

Удалите защитную ленту.

Снимите защитную крышку.

Установите новый фиксатор <A> на правую стойку ветрового стекла.

Установите обивку правой стойки ветрового стекла и закрепите ее 2 фиксаторами и направляющей.

Подсоедините разъем.

Введите в зацепление 3 направляющие, 5 захватов и 2 фиксатора и установите центральный регулятор температуры воздуха в салоне на панели приборов в сборе.

Введите в зацепление 4 фиксатора и установите левую отделочную накладку панели приборов.

Введите в зацепление 4 фиксатора и установите правую отделочную накладку панели приборов.

Подсоедините разъем и временно установите щиток приборов в сборе.

ПРИМЕЧАНИЕ:

При снятии щитка приборов в сборе старайтесь не повредить верхнюю панель приборов в сборе и щиток приборов в сборе.

Установите щиток приборов и закрепите его 4 винтами.

Введите в зацепление 2 захвата и 4 фиксатора и установите центральную облицовку панели управления.

Снимите защитную ленту с кожухом рулевой колонки.

Введите в зацепление захват с помощью плоскогубцев. Установите переключатель указателей поворота в сборе вместе с витым кабелем в сборе на рулевую колонку в сборе.

Подсоедините разъемы к переключателю указателей поворота в сборе с витым кабелем.

Установите верхний кожух рулевой колонки и закрепите его захватом и 2 штырями.

Установите нижний кожух рулевой колонки и закрепите его 2 захватами.

Введите в зацепление 4 захвата.

Введите в зацепление захват.

УКАЗАНИЕ:

Нажмите на участок вокруг захвата, чтобы ввести его в зацепление.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что кабель отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Медленно поворачивайте рукой узел витого кабеля против часовой стрелки до упора.

ПРИМЕЧАНИЕ:

Не оборачивайте витой кабель жгутом проводов подушки безопасности.

После этого поверните витой кабель по часовой стрелке примерно на 2,5 оборота для совмещения меток.

ПРИМЕЧАНИЕ:

Не оборачивайте витой кабель жгутом проводов подушки безопасности.

УКАЗАНИЕ:

Витой кабель сможет вращаться примерно на 2,5 оборота влево и вправо относительно центра.

Совместите метки на рулевом колесе в сборе и главном валу рулевого управления.

Заверните установочную гайку рулевого колеса в сборе.

Момент затяжки:

50 Н*м{510 кгс*см, 37 фунт-сила-футов}

Подсоедините разъемы к витому кабелю в сборе.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что отрицательный (-) вывод аккумуляторной батареи отсоединен.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Придерживайте накладку рулевого колеса одной рукой, как показано на рисунке.

Подсоедините разъем подушки безопасности к накладке рулевого колеса.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Подсоедините разъем звукового сигнала к накладке рулевого колеса.

Проверьте, что канавка по окружности винта "TORX" вошла в корпус с резьбой, и поместите накладку рулевого колеса на рулевое колесо.

Затяните 2 винта "TORX" с помощью торцевого ключа "TORX" (T30).

Момент затяжки:

8,8 Н*м{90 кгс*см, 78 фунт-сила-дюймов}

Установите нижнюю крышку рулевого колеса № 2 и закрепите ее захватом.

Установите нижнюю крышку рулевого колеса № 3 и закрепите ее захватом.

Не снимая с автомобиля накладку рулевого колеса, проведите осмотр. При обнаружении каких-либо из перечисленных ниже неполадок замените накладку рулевого колеса на новую:

1. Порезы, микротрещины или заметное изменение цвета поверхности и пазов накладки рулевого колеса.


Убедитесь, что звуковой сигнал работает.

УКАЗАНИЕ:

Если звуковой сигнал не работает, проверьте систему звукового сигнала (Нажмите здесь).

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что кабель отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Подсоедините разъем подушки безопасности для защиты коленей водителя.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Введите в зацепление 7 захватов и 2 направляющие.

Временно установите подушку безопасности для защиты коленей водителя и закрепите ее 2 болтами (верхняя сторона).

Временно установите подушку безопасности для защиты коленей водителя и закрепите ее 2 болтами (нижняя сторона).

Установите подушку безопасности для защиты коленей водителя и закрепите ее 4 болтами.

Момент затяжки:

10 Н*м{102 кгс*см, 7 фунт-сила-футов}

Введите в зацепление 5 захватов, 2 фиксатора и 2 направляющие.

Установите отделочную накладку панели приборов в сборе и закрепите ее 2 винтами <B>.

Введите в зацепление направляющую.

Введите в зацепление захват.

Установите нижнюю крышку панели приборов № 1 и закрепите ее 2 винтами <B>.

Введите в зацепление направляющую.

Введите в зацепление захват.

Установите нижнюю крышку панели приборов № 1 и закрепите ее 2 винтами <B>.

Введите в зацепление направляющую.

Введите в зацепление захват.

Установите нижнюю крышку панели приборов № 1 и закрепите ее 2 винтами <B>.

Введите в зацепление 6 захватов и 2 направляющие и установите нижнюю отделочную накладку панели приборов.

Убедитесь, что замок зажигания установлен в положение OFF (ВЫКЛ).

Убедитесь, что кабель отсоединен от отрицательного (-) вывода аккумуляторной батареи.

ПРЕДОСТЕРЕЖЕНИЕ:

После отсоединения провода подождите 90 с, чтобы исключить развертывание подушки безопасности

Подсоедините разъем подушки безопасности для защиты коленей водителя.

ПРИМЕЧАНИЕ:

При разъединении разъема подушки безопасности будьте осторожны, чтобы не повредить жгут проводов подушки безопасности.

Введите в зацепление 6 захватов и 2 направляющие.

Временно установите подушку безопасности для защиты коленей водителя и закрепите ее 2 болтами (верхняя сторона).

Временно установите подушку безопасности для защиты коленей водителя и закрепите ее 2 болтами (нижняя сторона).

Закрепите подушку безопасности для защиты коленей водителя 4 болтами.

Момент затяжки:

10 Н*м{102 кгс*см, 7 фунт-сила-футов}

Введите в зацепление направляющую.

Введите в зацепление захват.

Установите нижнюю крышку панели приборов № 1 и закрепите ее 2 винтами <C> или <D>.
