Противоугонная Система -- Описание Системы



ОБЗОР ПРОТИВОУГОННОЙ СИСТЕМЫ
  1. Противоугонную систему можно включить, заблокировав двери с помощью передатчика.
  2. Функция сигнализации приводится в действие, если кто-либо пытается принудительно разблокировать какую-либо дверь, либо открыть какую-либо дверь, капот двигателя, дверь багажника или багажного отделения, когда система находится в состоянии готовности.
  3. При срабатывании звуковой сигнализации противоугонная система включает освещение салона и режим мигания контрольных ламп аварийного состояния. Одновременно с этим система включает звуковой сигнал и аварийную сирену (сирену противоугонной системы), чтобы привлечь внимание к попытке взлома или угона автомобиля и оповестить находящихся поблизости людей.
  4. Противоугонная система имеет режим активной готовности. Всего существует 4 состояния: состояние неготовности, состояние подготовки, состояние готовности и состояние срабатывания сирены.

  1. Состояние неготовности:

    1. Функция сигнализации не работает.
    2. Противоугонная система не работает.

  2. Состояние подготовки:

    1. Временной интервал до перехода системы в состояние готовности.
    2. Противоугонная система не работает.

  3. Состояние готовности:

    1. Противоугонная система работает.

  4. Состояние сирены:

    1. Функция сигнализации работает.
    Продолжительность работы сигнализации:
    Примерно 30 секунд.

    Продолжительность и характер работы сигнализации описаны в таблице ниже:
    Характер работы сигнализации
    		Контрольные лампы аварийного состояния
    		Мигают
    Освещение салона
    		Горит
    Звуковой сигнал автомобиля
    		Звучит
    (с периодичностью приблизительно 0,4 секунды)
    Сирена противоугонной системы
    		Звучит
    Продолжительность работы сигнализации
    		Примерно 30 секунд.
    УКАЗАНИЕ:
    При отпирании какой-либо из дверей при отсутствии ключа в цилиндре замка, когда система находится в состоянии готовности, выдается сигнал принудительной блокировки дверей (см. раздел "УПРАВЛЕНИЕ ПРИНУДИТЕЛЬНОЙ БЛОКИРОВКОЙ ДВЕРЕЙ").

НАЗНАЧЕНИЕ ОСНОВНЫХ КОМПОНЕНТОВ

Устройство
Назначение
Контрольная лампа безопасности
Информирует водителя о состоянии противоугонной системы.
Сирена противоугонной системы
Звучит при обнаружении попытки взлома или угона.
Контрольные лампы аварийного состояния
Мигают при обнаружении попытки взлома или угона.
Освещение салона
Загорается при обнаружении попытки взлома или угона.
Звуковые сигналы автомобиля
Звучат при обнаружении попытки взлома или угона.
Выключатель освещения дверного проема
Определяет состояние дверей (открыты или закрыты).
Позиционный переключатель дверного замка
Определяет состояние дверей (заблокированы или разблокированы).
Выключатель освещения проема капота двигателя
Определяет состояние капота двигателя (открыт или закрыт).
Выключатель освещения проема двери багажного отделения*1
Определяет состояние двери багажного отделения (открыта или закрыта).
Выключатель освещения проема двери багажника*2
Определяет состояние двери багажного отделения (открыта или закрыта).
Датчик проникновения*3
При обнаружении проникновения посылает на ЭБУ противоугонной системы сигнал включения звуковой сигнализации.
Выключатель датчика проникновения*3
Посылает на ЭБУ противоугонной системы сигнал выключения датчика проникновения.
Датчик разбивания стекла*3
Передает сигнал в ЭБУ противоугонной системы для включения звуковой сигнализации при регистрации вырезания или разбивания стекла двери багажника.
ЭБУ сертификации*4
Получает сигнал дистанционной блокировки дверей
УКАЗАНИЕ:
  1. *1: для моделей с кузовом типа "седан"
  2. *2: для моделей с кузовом типа "хэтчбэк"
  3. *3: для моделей с датчиком проникновения и кузовом типа "хэтчбэк"
  4. *4: для моделей с системой посадки и запуска

РЕЖИМ АКТИВНОЙ ГОТОВНОСТИ
УКАЗАНИЕ:
В режиме активной готовности сигнализация активируется сразу после блокировки дверей.

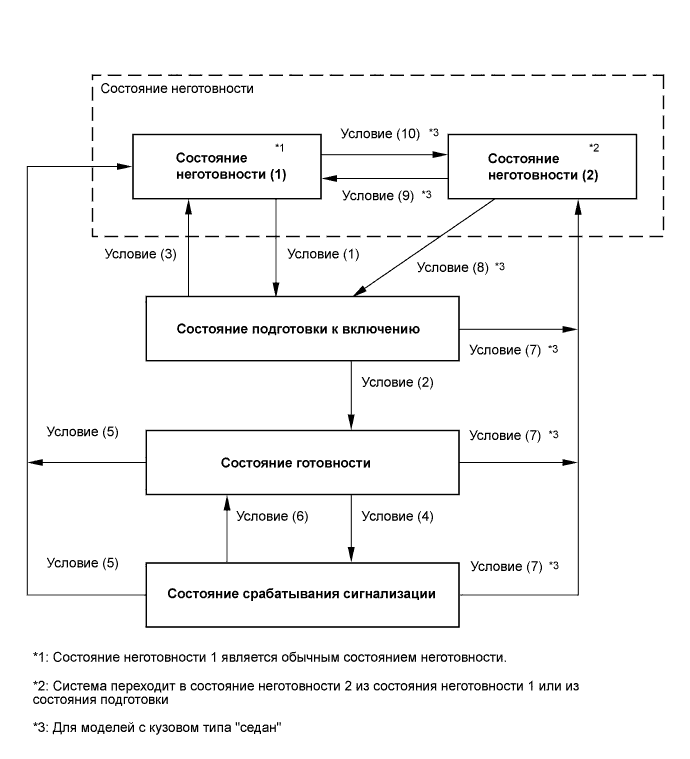

  1. Режим активной готовности:
    Режим работы данной системы изменяется в соответствии с приведенной ниже схемой, когда выполняется хотя бы одно из указанных условий.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Устройства Противоугонной Системы.Противоугонная Система.Противоугонная Система Описание Системы

    УКАЗАНИЕ:
    Здесь и далее понятия "все двери" или "дверь" также включают дверь багажного отделения.

    Для моделей без системы посадки и запуска:
    Режим
    		Параметр / Устройство
    Условие (1)
    		Если ключ отсутствует в цилиндре замка, когда система находится в состоянии неготовности 1, состояние системы изменяется только при выполнении следующего условия.
    Когда все двери, капот двигателя и дверь багажного отделения*1 закрыты, все двери блокируются в течение 2,5 с после приема сигнала дистанционной блокировки дверей.
    Условие (2)
    		 После выполнения условия (1), подождите приблизительно 30 секунд.
    Условие (3)
    1. Получен сигнал разблокировки с передатчика.
    2. Разблокируйте любую дверь.
    3. Откройте любую дверь.
    4. Откройте капот двигателя.
    5. Откройте дверь багажного отделения.*1
    6. Поверните замок зажигания в положение АСС или ON.
    7. Подсоедините аккумуляторную батарею.
    Условие (4)
    1. Откройте капот двигателя.
    2. Откройте дверь багажного отделения.*1
    3. Подсоедините аккумуляторную батарею.
    4. Датчик проникновения определяет движение внутри автомобиля.
    5. Откройте одну из дверей, когда все двери закрыты.
    6. Разблокируйте одну из дверей, когда все двери заблокированы.
    7. Если ключ не вставлен в цилиндр замка, и зажигание не включено дистанционно, поверните замок зажигания в положение ON (ВКЛ) или ACC.
    8. Датчик разбивания стекла регистрирует вырезание или разбивание стекла двери багажника.*2
    Условие (5)
    1. Получен сигнал разблокировки с передатчика.
    2. Включите зажигание (ON) и дайте двигателю поработать более 2 секунд.
    Условие (6)
    		Примерно через 35 секунд сигнализация выключается и система возвращается в состояние готовности.
    Состояние (7)*1
    		Откройте дверь багажного отделения с помощью дистанционного управления.
    Состояние (8)*1
    1. Закройте капот двигателя, когда дверь багажного отделения закрыта.
    2. Закройте дверь багажного отделения, когда капот двигателя закрыт.
    Состояние (9)*1
    1. Разблокируйте одну из дверей, когда все двери заблокированы.
    2. Откройте любую дверь.
    3. Поверните замок зажигания в положение ON (ВКЛ) или АСС.
    4. Подсоедините аккумуляторную батарею.
    5. Разблокируйте все двери с помощью пульта дистанционного управления.
    Состояние (10)*1
    		Если ключ отсутствует в цилиндре замка, когда система находится в состоянии неготовности, состояние системы изменяется только при выполнении следующего условия.
    Когда все двери закрыты, а капот двигателя и дверь багажного отделения открыты, все двери блокируются с пульта дистанционного управления.
    УКАЗАНИЕ:
    1. *1: для моделей с кузовом типа "седан"
    2. *2: для моделей с датчиком проникновения и кузовом типа "хэтчбэк"

    Для моделей с системой посадки и запуска:
    Режим
    		Параметр / Устройство
    Условие (1)
    		Если ключ отсутствует в области обнаружения, когда система находится в состоянии неготовности 1, состояние системы изменяется только при выполнении следующего условия.
    Когда все двери, капот двигателя и дверь багажного отделения* закрыты, все двери блокируются в течение 2,5 секунд после получения сигнала блокировки с передатчика.
    Условие (2)
    		 После выполнения условия (1), подождите приблизительно 30 секунд.
    Условие (3)
    1. Получен сигнал разблокировки с передатчика.
    2. Разблокируйте любую дверь.
    3. Откройте любую дверь.
    4. Откройте капот двигателя.
    5. Откройте дверь багажного отделения.*1
    6. Включите зажигание (ACC или IG).
    7. Подсоедините аккумуляторную батарею.
    Условие (4)
    1. Откройте капот двигателя.
    2. Откройте дверь багажного отделения.*1
    3. Подсоедините аккумуляторную батарею.
    4. Датчик проникновения определяет движение внутри автомобиля.
    5. Откройте одну из дверей, когда все двери закрыты.
    6. Разблокируйте одну из дверей, когда все двери заблокированы.
    7. Выключите зажигание. Подождите 5 секунд или дольше (при этом двигатель не должен быть запущен с пульта дистанционного управления) и включите зажигание (IG).
    8. Датчик разбивания стекла регистрирует вырезание или разбивание стекла двери багажника.*2
    Условие (5)
    1. Получен сигнал разблокировки с передатчика.
    2. Включите зажигание (IG) и дайте двигателю поработать дольше 2 секунд.
    Условие (6)
    		Примерно через 35 секунд сигнализация выключается и система возвращается в состояние готовности.
    Состояние (7)*1
    		Откройте дверь багажного отделения с помощью беспроводного передатчика.
    Состояние (8)*1
    1. Закройте капот двигателя, когда дверь багажного отделения закрыта.
    2. Закройте дверь багажного отделения, когда капот двигателя закрыт.
    Состояние (9)*1
    1. Разблокируйте одну из дверей, когда все двери заблокированы.
    2. Откройте любую дверь.
    3. Включите зажигание (ACC или IG).
    4. Подсоедините аккумуляторную батарею.
    5. Разблокируйте все двери с помощью пульта дистанционного управления.
    Состояние (10)*1
    		Если ключ отсутствует в области обнаружения, и система находится в состоянии неготовности 1, состояние системы изменяется только при выполнении следующего условия.
    Когда все двери закрыты, а капот двигателя и дверь багажного отделения открыты, все двери блокируются с пульта дистанционного управления.
    УКАЗАНИЕ:
    1. *1: для моделей с кузовом типа "седан"
    2. *2: для моделей с датчиком проникновения и кузовом типа "хэтчбэк"

УПРАВЛЕНИЕ ПРИНУДИТЕЛЬНОЙ БЛОКИРОВКОЙ ДВЕРЕЙ

  1. Функция управления принудительной блокировкой дверей защищает автомобиль от угона. Сразу же после разблокировки одной из дверей (срабатывает сигнализация) дверь принудительно блокируется сигналом принудительной блокировки двери.

    1. Условия, в которых осуществляется принудительная блокировка дверей:
      Если ключ отсутствует в цилиндре замка и выполняются оба следующих условия:

      1. Противоугонная система находится в состоянии срабатывания звуковой сигнализации в режиме активной готовности.
      2. Какая-либо из дверей не заперта.
        УКАЗАНИЕ:
        Функция управления принудительной блокировкой дверей не работает, если какая-либо из дверей была открыта ключом.

ВЫХОДНОЙ СИГНАЛ КОНТРОЛЬНОЙ ЛАМПЫ БЕЗОПАСНОСТИ

  1. ЭБУ противоугонной системы выдает сигнал включения контрольной лампы безопасности в соответствии с состоянием противоугонной системы. Однако в некоторых случаях фактический режим работы контрольной лампы безопасности отличается от условий, определяемых выходными сигналами ЭБУ противоугонной системы.

    Выходной сигнал:
    Состояние противоугонной системы
    		Контрольная лампа безопасности
    Выходные сигналы ЭБУ противоугонной системы
    		Фактический режим свечения
    Состояние неготовности 1, 2
    		ВЫКЛ
    		НЕ ГОРИТ (сброс системы иммобилайзера)
    МИГАЕТ (система иммобилайзера активирована)
    Состояние подготовки к включению
    		ON (ВКЛ)
    		ON (ВКЛ)
    Состояние готовности
    		ВЫКЛ
    		МИГАЕТ
    Сигнализация издает звуковые сигналы
    		ON (ВКЛ)
    		ON (ВКЛ)
    Периодичность мигания:
    Время
    		Контрольная лампа безопасности
    0,2 с
    		ON (ВКЛ)
    1,8 с
    		ВЫКЛ
    УКАЗАНИЕ:
    При активации в состоянии неготовности и состоянии готовности система иммобилайзера (если включена) выдает сигналы на контрольную лампу безопасности, в результате чего последняя начинает мигать.

ДАТЧИК ПРОНИКНОВЕНИЯ (для моделей с кузовом типа "хэтчбэк", не оснащенных двигателем 2ZR-FE)

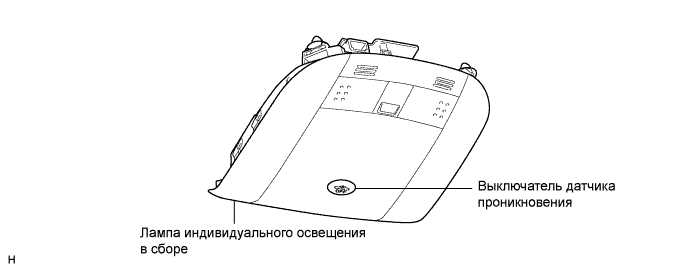

  1. Датчик проникновения встроен в лампу индивидуального освещения, которая находится в передней части салона.


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Устройства Противоугонной Системы.Противоугонная Система.Противоугонная Система Описание Системы

    УКАЗАНИЕ:
    Способ определить, оборудован ли автомобиль датчиком проникновения:
    Проверьте наличие выключателя датчика проникновения в лампе переднего освещения салона, которая находится в передней части салона (см. рисунок).

  2. ЭБУ противоугонной системы включает датчик проникновения, когда система переходит из состояния готовности в состояние срабатывания сигнализации. Если в состоянии готовности от датчика проникновения поступает сигнал обнаружения проникновения, ЭБУ переходит в состояние включения сигнализации, чтобы подать сигналы тревоги.

  3. Если система находится в состоянии неготовности, функцию датчика проникновения можно отключить, нажав переключатель датчика проникновения. (см. рисунок).

  4. В следующих случаях датчик проникновения может ошибочно определять проникновение:

    1. Система переключается в состояние готовности, даже если открыто какое-либо окно или люк.

    2. Если открыто какое-либо окно или люк, датчик проникновения может реагировать на движущиеся объекты за пределами автомобиля.

    3. Датчик проникновения может также реагировать на падение или раскачивание каких-либо предметов, висящих в салоне автомобиля.


СИРЕНА ПРОТИВОУГОННОЙ СИСТЕМЫ (С АВТОНОМНЫМ ИСТОЧНИКОМ ПИТАНИЯ)

  1. Сирена противоугонной системы оснащена встроенной батареей. В случае разрыва цепи питания от аккумуляторной батареи автомобиля или линий связи сирена противоугонной системы определяет это состояние и включается. Хотя сирена противоугонной системы обычно включается по сигналу от ЭБУ противоугонной системы, она может срабатывать и от внутренней батареи в случае обрыва цепи аккумуляторной батареи автомобиля.

  2. ЭБУ противоугонной системы при переключении в состояние готовности направляет на сирену противоугонной системы сигнал готовности, а при переключении в состояние неготовности направляет на сирену сигнал неготовности.
    Кроме того, в состоянии срабатывания сигнализации ЭБУ противоугонной системы может включать сирену противоугонной системы, направляя на нее сигнал срабатывания сигнализации.


ДАТЧИК РАЗБИВАНИЯ СТЕКЛА (для моделей с кузовом типа "хэтчбэк" и датчиком проникновения)

  1. Когда датчик разбивания стекла регистрирует вырезание или разбивание стекла двери багажника, он включает сигнализацию.

  2. ЭБУ противоугонной системы включает датчик разбивания стекла при переходе из состояния готовности в состояние срабатывания сигнализации.

  3. Если система находится в состоянии неготовности, работу датчика разбивания стекла можно запретить, нажав на выключатель датчика проникновения. (Датчик проникновения можно отключить в любой момент.)
