  1. БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

Система Кондиционирования (Для Кондиционера С Ручным Управлением) -- Контакты Эбу



БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ

COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Кондиционера С Ручным Управлением) Контакты Эбу

УКАЗАНИЕ:
Проверку следует выполнять с обратной стороны разъема, не отсоединяя его от блока управления системой кондиционирования.

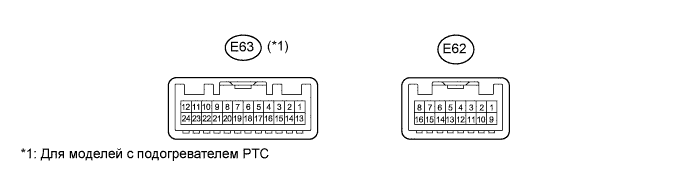

Номера контактов
(обозначения)
Цвет проводки
Описание
Режим
Заданные условия
E62-1 (S5-3) - E62-4 (SG-2)
B-G
Питание датчика давления системы кондиционирования
Зажигание включено (IG)
4,5-5,5 В
E62-2 (CANH) - E62-3 (CANL)
V - W
Система передачи данных CAN
Цепь системы передачи данных CAN
Формирование импульсов
E62-4 (SG-2) - масса
G - масса
Масса датчика давления системы кондиционирования
Всегда
Менее 1 В
E62-6 (PRE) - E62-4 (SG-2)
L - G
Сигнал датчика давления системы кондиционирования
Двигатель запущен
Система кондиционирования включена
Давление хладагента: ненормальное давление (выше 3140 кПа (32,0 кгс/см2, 455 фунтов на кв. дюйм))
4,74 В или выше
E62-6 (PRE) - E62-4 (SG-2)
L - G
Сигнал датчика давления системы кондиционирования
Двигатель запущен
Система кондиционирования включена
Давление хладагента: ненормальное давление (ниже 196 кПа (2,0 кгс/см2, 28 фунтов на кв. дюйм))
Менее 0,76 В
E62-6 (PRE) - E62-4 (SG-2)
L - G
Сигнал датчика давления системы кондиционирования
Двигатель запущен
Система кондиционирования включена
Давление хладагента: Нормальное давление (ниже 3140 кПа (32,0 кгс/см2, 455 фунтов на кв. дюйм) и выше 196 кПа (2,0 кгс/см2, 28 фунтов на кв. дюйм))
0,76-4,74 В
E62-7 (SOL+) - E62-12 (GND)
LG - BR
Сигнал управления компрессором системы кондиционирования
Двигатель работает
Выключатель системы кондиционирования: ON (ВКЛ)
Переключатель вентилятора: LO
Формирование импульсов
(см. осциллограмму 1)
E62-8 (IG+) - E62-12 (GND)
Y - BR
Источник питания (IG)
Зажигание выключено
Менее 1 В
E62-8 (IG+) - E62-12 (GND)
Y - BR
Источник питания (IG)
Зажигание включено (IG)
11-14 В
E62-9 (SBLW) - E62-12 (GND)
O - BR
Сигнал управления частотой вращения электродвигателя вентилятора
Зажигание включено (IG)
Переключатель вентилятора: OFF (ВЫКЛ)
11-14 В
E62-9 (SBLW) - E62-12 (GND)
O - BR
Сигнал управления частотой вращения электродвигателя вентилятора
Зажигание включено (IG)
Переключатель вентилятора: LO
Менее 1 В
E62-10 (TE) - E62-11 (SG-3)
W - P
Сигнал датчика температуры испарителя системы кондиционирования
Зажигание включено (IG)
Температура испарителя: 01°C (32°F)
1,7-2,0 В
E62-10 (TE) - E62-11 (SG-3)
W - P
Сигнал датчика температуры испарителя системы кондиционирования
Зажигание включено (IG)
Температура испарителя: 15°C (59°F)
1,0-1,3 В
E62-11 (SG-3) - масса
P - масса
Масса датчика температуры испарителя системы кондиционирования
Всегда
Менее 1 В
E62-12 (GND) - масса
BR - масса
Масса главного источника питания
Всегда
Менее 1 В
E62-15 (A/C) - E62-12 (GND)
V - BR
Сигнал выключателя A/C
Зажигание включено (IG)
Выключатель системы кондиционирования: OFF (ВЫКЛ)
Менее 1 В
E62-15 (A/C) - E62-12 (GND)
V - BR
Сигнал выключателя A/C
Зажигание включено (IG)
Выключатель системы кондиционирования: ON (ВКЛ)
11-14 В
E62-16 (LED) - E62-12 (GND)
GR - BR
Сигнал контрольной лампы выключателя A/C
Зажигание включено (IG)
Выключатель системы кондиционирования: OFF (ВЫКЛ)
Переключатель вентилятора: ON (ВКЛ)
11-14 В
E62-16 (LED) - E62-12 (GND)
GR - BR
Сигнал контрольной лампы выключателя A/C
Зажигание включено (IG)
Выключатель системы кондиционирования: ON (ВКЛ)
Переключатель вентилятора: ON (ВКЛ)
Менее 4 В
E63-1 (B) - E62-12 (GND) (*1)
W - BR
Источник питания (аккумуляторная батарея)
Всегда
11-14 В
E63-9 (PTC1) - E62-12 (GND) (*1)
SB - BR
Сигнал управления подогревателя PTC
Зажигание включено (IG)
Уставка температуры: MAX HOT
Температура окружающего воздуха: 10°C (50°F) или ниже
Температура охлаждающей жидкости: 65°C (149°F) или ниже
Переключатель освещения: OFF (ВЫКЛ)
Переключатель вентилятора: OFF (ВЫКЛ)
Менее 1 В
E63-9 (PTC1) - E62-12 (GND) (*1)
SB - BR
Сигнал управления подогревателя PTC
Двигатель работает (с частотой вращения 1250 об/мин или выше)
Уставка температуры: MAX HOT
Температура окружающего воздуха: 10°C (50°F) или ниже
Температура охлаждающей жидкости: 65°C (149°F) или ниже
Переключатель освещения: OFF (ВЫКЛ)
Переключатель вентилятора: LO
11-14 В
E63-10 (PTC2) - E62-12 (GND) (*1)
B - BR
Сигнал управления подогревателя PTC
Зажигание включено (IG)
Уставка температуры: MAX HOT
Температура окружающего воздуха: 10°C (50°F) или ниже
Температура охлаждающей жидкости: 65°C (149°F) или ниже
Переключатель освещения: OFF (ВЫКЛ)
Переключатель вентилятора: OFF (ВЫКЛ)
Менее 1 В
E63-10 (PTC2) - E62-12 (GND) (*1)
B - BR
Сигнал управления подогревателя PTC
Двигатель работает (с частотой вращения 1250 об/мин или выше)
Уставка температуры: MAX HOT
Температура окружающего воздуха: 10°C (50°F) или ниже
Температура охлаждающей жидкости: 65°C (149°F) или ниже
Переключатель освещения: OFF (ВЫКЛ)
Переключатель вентилятора: LO
11-14 В
E63-12 (PTC3) - E62-12 (GND) (*1)
BR - BR
Сигнал управления подогревателя PTC
Зажигание включено (IG)
Уставка температуры: MAX HOT
Температура окружающего воздуха: 10°C (50°F) или ниже
Температура охлаждающей жидкости: 65°C (149°F) или ниже
Переключатель освещения: OFF (ВЫКЛ)
Переключатель вентилятора: OFF (ВЫКЛ)
Менее 1 В
E63-12 (PTC3) - E62-12 (GND) (*1)
BR - BR
Сигнал управления подогревателя PTC
Двигатель работает (с частотой вращения 1250 об/мин или выше)
Уставка температуры: MAX HOT
Температура окружающего воздуха: 10°C (50°F) или ниже
Температура охлаждающей жидкости: 65°C (149°F) или ниже
Переключатель освещения: OFF (ВЫКЛ)
Переключатель вентилятора: LO
11-14 В
E63-14 (HEAT) - E62-12 (GND) (*1)
LG - BR
Сигнал переключателя MAX HOT
Зажигание включено (IG)
Переключатель MAX HOT: OFF (ВЫКЛ)
Менее 1 В
E63-14 (HEAT) - E62-12 (GND) (*1)
LG - BR
Сигнал переключателя MAX HOT
Зажигание включено (IG)
Переключатель MAX HOT: ON (ВКЛ)
11-14 В
E63-23 (HLS) - E62-12 (GND) (*1)
B - BR
Сигнал переключателя света фар (для управления подогревателем PTC)
Переключатель освещения: OFF (ВЫКЛ)
11-14 В
E63-23 (HLS) - E62-12 (GND) (*1)
B - BR
Сигнал переключателя света фар (для управления подогревателем PTC)
Переключатель освещения: ON (ВКЛ)
Менее 1 В
E63-24 (ALT) - E62-12 (GND) (*1)
L - BR
Сигнал генератора (для управления подогревателем PTC)
Двигатель работает
Формирование импульсов
УКАЗАНИЕ:
*1: для моделей с подогревателем PTC


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Кондиционирование Воздуха.Система Кондиционирования (Для Автоматического Кондиционера).Система Кондиционирования (Для Кондиционера С Ручным Управлением) Контакты Эбу

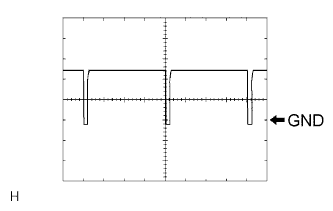

  1. Осциллограмма 1:

    Параметр / Устройство
    		Содержание
    Номера контактов (обозначения)
    		E62-7 (SOL+) - E62-12 (GND)
    Настройки прибора
    		5 В/дел., 500 мкс/дел.
    Состояние автомобиля
    		Двигатель работает
    Выключатель системы кондиционирования: ON (ВКЛ)
    Переключатель вентилятора: LO
