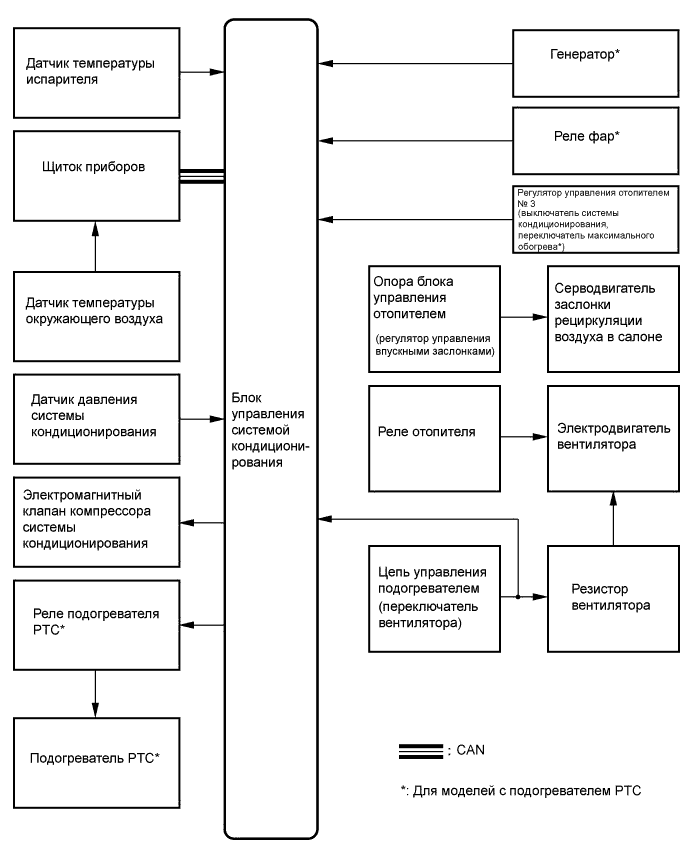

Система Кондиционирования (Для Кондиционера С Ручным Управлением) -- Схема Системы |

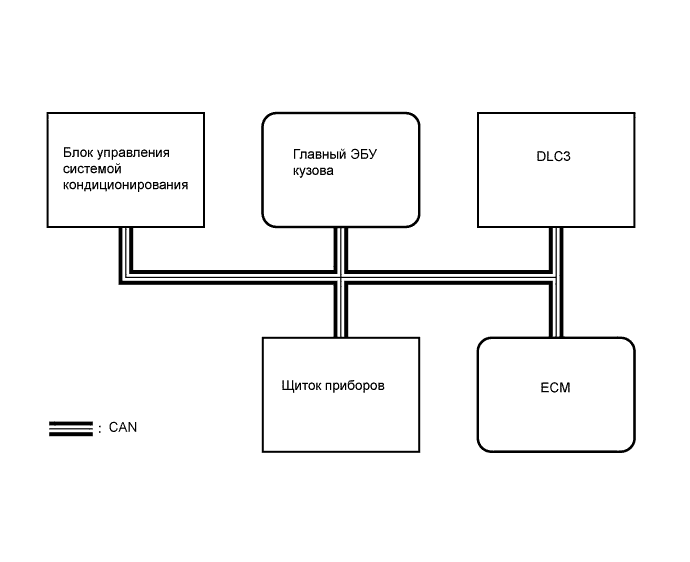

| Передатчик | Приемник | Линия | Сигнал |
| Блок управления системой кондиционирования | ECM | CAN | Сигнал запроса электромагнитной муфты |
| Сигнал запроса отопителя на повышение частоты вращения коленчатого вала на холостом ходу | |||
| Сигнал запроса системы кондиционирования на повышение частоты вращения коленчатого вала на холостом ходу | |||
| Данные о температуре окружающего воздуха | |||
| Внешний сигнал тока электромагнитного клапана плавного регулирования | |||
| Предварительный сигнал запроса управления системой кондиционирования | |||
| Сигнал датчика давления (хладагента) системы кондиционирования | |||
| Блок управления системой кондиционирования | Щиток приборов | CAN | Данные о температуре окружающего воздуха |
| Блок управления системой кондиционирования | DLC3 | CAN | Отклик системы диагностики |
| Главный ЭБУ кузова | Блок управления системой кондиционирования | CAN | Символ рынка сбыта (на рулевом колесе) |
| Щиток приборов | Блок управления системой кондиционирования | CAN | Сигнал скорости автомобиля |
| ECM | Блок управления системой кондиционирования | CAN | Сигнал температуры охлаждающей жидкости |
| Данные о частоте вращения коленчатого вала двигателя | |||
| Сигнал отключения управления системы кондиционирования | |||
| Сигнал координированного управления A/C-E/G |
