Отопитель И Система Кондиционирования. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Кондиционирование Воздуха. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

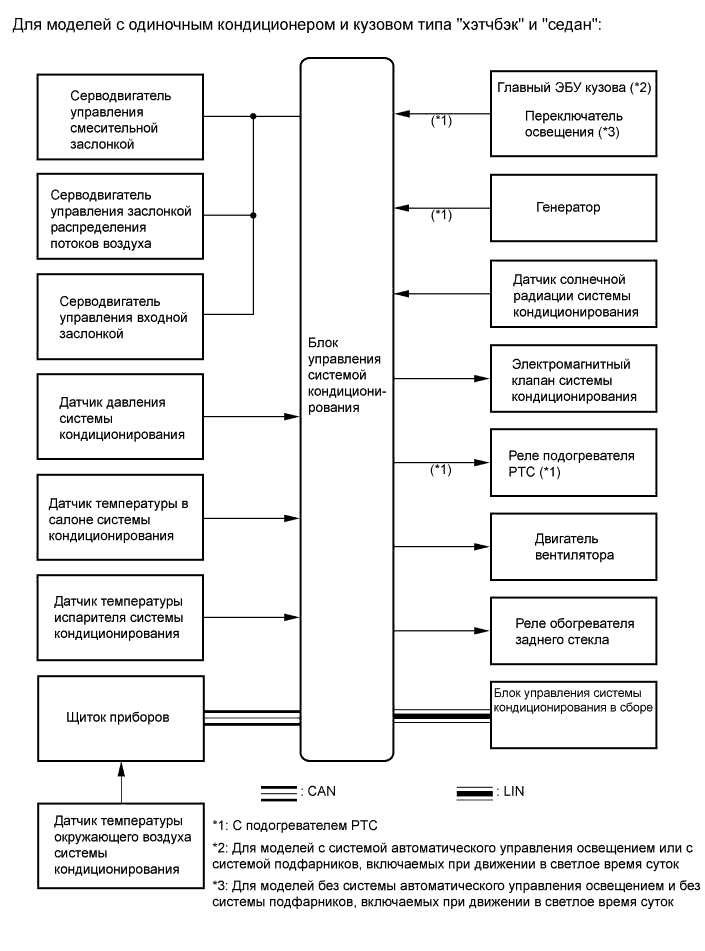

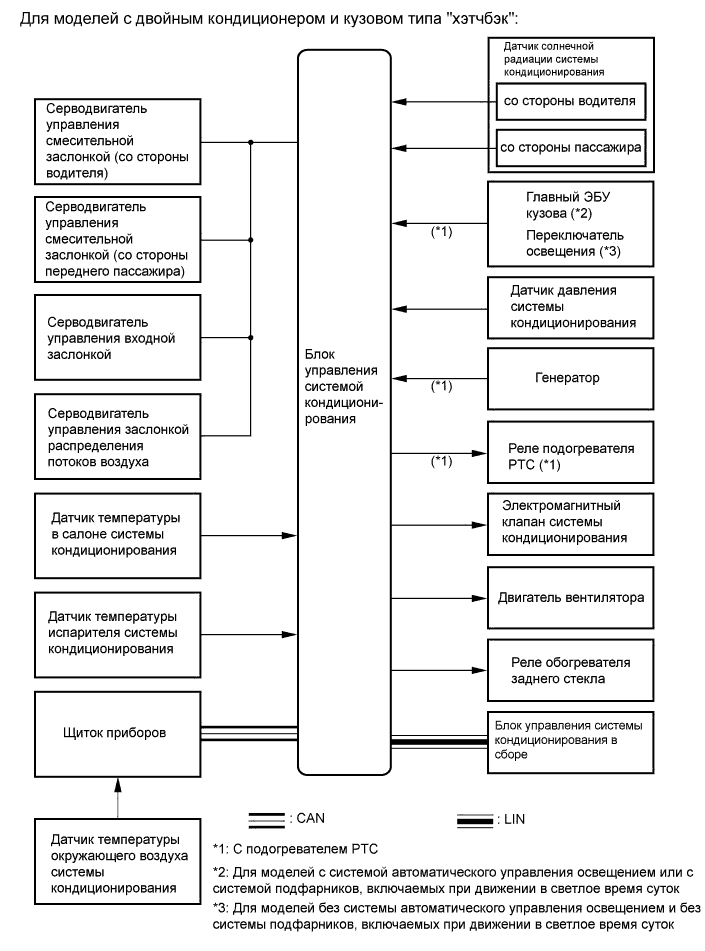

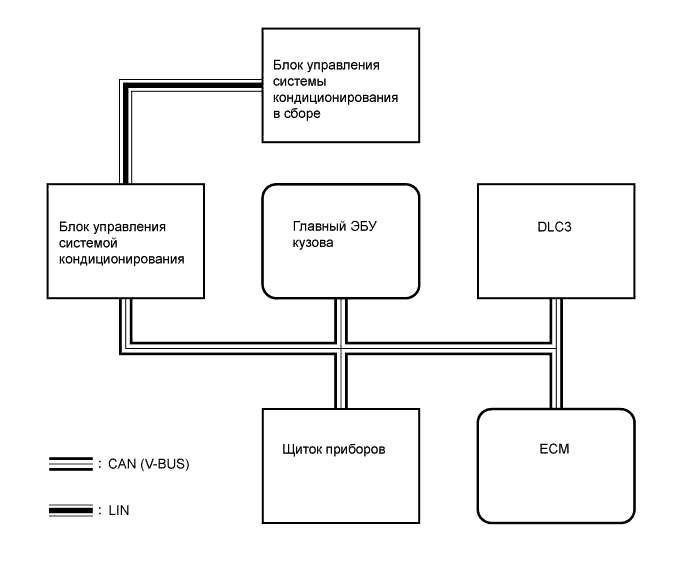

Система Кондиционирования (Для Автоматического Кондиционера) -- Схема Системы |
| Передатчик | Приемник | Линия | Сигнал |
| Блок управления системой кондиционирования | ECM | CAN | Сигнал запроса электромагнитной муфты |
| Сигнал запроса отопителя на повышение частоты вращения коленчатого вала на холостом ходу | |||
| Сигнал запроса системы кондиционирования на повышение частоты вращения коленчатого вала на холостом ходу | |||
| Данные о температуре окружающего воздуха | |||
| Внешний сигнал тока электромагнитного клапана плавного регулирования | |||
| Предварительный сигнал запроса управления системой кондиционирования | |||
| Сигнал датчика давления газообразного хладагента | |||
| Сигнал запроса электропривода вентилятора системы охлаждения | |||
| Сигнал запрета отключения при разгоне | |||
| Блок управления системой кондиционирования | DLC3 | CAN | Отклик системы диагностики |
| Блок управления системой кондиционирования | Блок управления системы кондиционирования в сборе | LIN | Сигнал рабочего состояния системы кондиционирования |
| Главный ЭБУ кузова | Блок управления системой кондиционирования | CAN | Символ рынка сбыта на рулевом колесе |
| Щиток приборов | Блок управления системой кондиционирования | CAN | Сигнал скорости автомобиля |
| Данные о температуре окружающего воздуха | |||
| ECM | Блок управления системой кондиционирования | CAN | Сигнал температуры охлаждающей жидкости |
| Данные о частоте вращения коленчатого вала двигателя | |||
| Сигнал отключения управления системы кондиционирования | |||
| Сигнал координированного управления A/C-E/G | |||
| Блок управления системы кондиционирования в сборе | Блок управления системой кондиционирования | LIN | Контрольный сигнал системы кондиционирования |
