DTC C0365/28 Неисправность датчика замедления

DTC C1234/34 Неисправность датчика рысканья


ОПИСАНИЕ

ЭБУ системы противоскольжения получает сигналы от датчика замедления и рысканья по шине CAN.
Датчик рысканья имеет встроенный датчик замедления.
В случае возникновения неисправности в линиях шины между датчиком замедления и рысканья и мультиплексной шиной CAN выводится код DTC U0123/62 (ошибка связи с датчиком рысканья по шине CAN).

Код DTC
Условие обнаружения DTC
Неисправный участок
C0365/28
При выполнении любого из следующих условий:
  1. Большое расхождение бокового ускорения между сигналом датчика и эталонным значением.
  2. Значение смещения сигнала датчика превышает номинальное.
  3. Сигнал датчика находится за пределами допустимого диапазона (2,25 м/с2).
  1. Датчик замедления и рысканья
  2. Цепь датчика замедления и рысканья
  3. Установка датчика
  4. Блок управления рабочими цилиндрами тормозов в сборе (ЭБУ системы противоскольжения)
C1234/34
Ошибка сигнала, получаемого от датчика рысканья.
  1. Датчик замедления и рысканья
  2. Цепь датчика замедления и рысканья

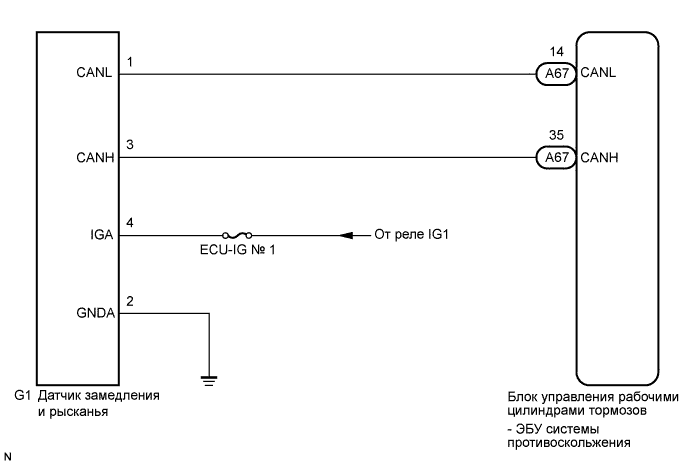

СХЕМА СОЕДИНЕНИЙ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc C0365/28 Неисправность Датчика Замедления


ПОСЛЕДОВАТЕЛЬНОСТЬ ПРОВЕРКИ

УКАЗАНИЕ:
Если совместно с C0365/28 и/или C1234/34 выводится U0123/62 и/или U0126/63, сначала следует проверить и отремонтировать неисправные узлы, на которые указывает U0123/62 и/или U0126/63 (Нажмите здесь).
1.ПРОВЕРЬТЕ DTC

  1. Сбросьте DTC (Нажмите здесь).

  1. Запустите двигатель.

  1. Двигаясь на автомобиле со скоростью 30 км/час (18 миль в час) или более, поверните рулевое колесо и замедлите движение (нажмите на педаль тормоза).

  1. Вновь включите зажигание (IG) и убедитесь, что коды DTC для мультиплексной шины CAN не выводятся (Нажмите здесь).

    Результат:

    Результат
    		Следующий шаг
    DTC системы передачи данных CAN не выводятся
    		А
    Выводится DTC, относящийся к системе передачи данных CAN
    		B


B
ПРОВЕРЬТЕ СИСТЕМУ ПЕРЕДАЧИ ДАННЫХ CAN (Нажмите здесь)
А


2.ПРОВЕРЬТЕ МОНТАЖ ДАТЧИКА ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ

  1. Выключите зажигание.

  1. Убедитесь, что датчик замедления и рысканья установлен правильно (Нажмите здесь).

    OK:
    Датчик закреплен с номинальным моментом затяжки.
    Датчик не наклонен.


NG
УСТАНОВИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ ДОЛЖНЫМ ОБРАЗОМ (Нажмите здесь)
OK

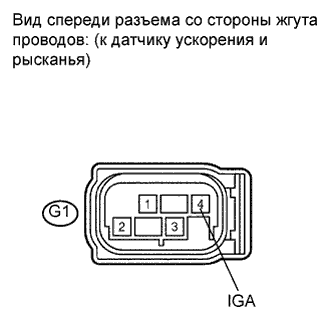

3.ПРОВЕРЬТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (КОНТАКТ IGA)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc C0365/28 Неисправность Датчика Замедления

  1. Отсоедините разъем датчика замедления и рысканья.

  1. Включите зажигание (IG).

  1. Измерьте напряжение в соответствии со значениями, приведенными в таблице.

    Номинальное напряжение:
    Контакты для подключения диагностического прибора
    		Положение выключателя
    		Заданные условия
    G1-4 (IGA) - масса
    		Зажигание включено (IG)
    		11-14 В


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ IGA)
OK

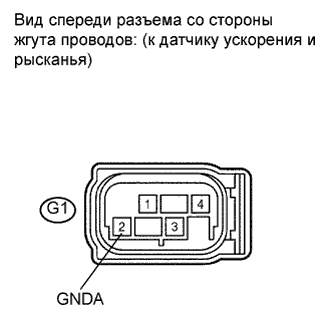

4.ПРОВЕРЬТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (КОНТАКТ GNDA)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Управление Тормозами.Антиблокировочная Система Тормозов (Для Моделей Производства Тмс С Двигателем Серии Zr, 4Zz-Fe). Dtc C0365/28 Неисправность Датчика Замедления

  1. Выключите зажигание.

  1. Измерьте сопротивление в соответствии со значениями, приведенными в таблице ниже.

    Номинальное сопротивление:
    Контакты для подключения диагностического прибора
    		Режим
    		Заданные условия
    G1-2 (GNDA) - масса
    		Всегда
    		Менее 1 Ом
    УКАЗАНИЕ:
    Если поиск неисправностей выполнялся в соответствии с таблицей признаков неисправностей, вернитесь к таблице и перейдите к следующему шагу (Нажмите здесь).


NG
ОТРЕМОНТИРУЙТЕ ИЛИ ЗАМЕНИТЕ ЖГУТ ПРОВОДОВ ИЛИ РАЗЪЕМ (ЦЕПЬ GNDA)
OK

ЗАМЕНИТЕ ДАТЧИК ЗАМЕДЛЕНИЯ И РЫСКАНЬЯ (Нажмите здесь)
