Генератор (Изготовление Tmc) -- Повторная Сборка |
| 1. УСТАНОВИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ |

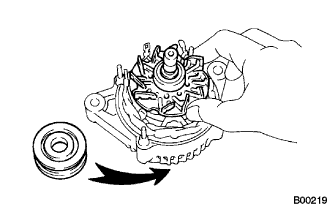

Установите раму генератора со стороны привода на шкив генератора.
 |
Вставьте ротор генератора в крышку генератора со стороны привода.
Установите шайбу генератора на ротор генератора.
| 2. УСТАНОВИТЕ КРЫШКУ ГЕНЕРАТОРА СО СТОРОНЫ ВЫПРЯМИТЕЛЯ |

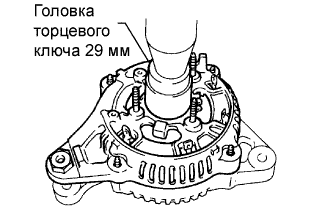

С помощью удлиненной торцевой головки (29 мм) и пресса медленно запрессуйте крышку генератора со стороны выпрямителя.
 |

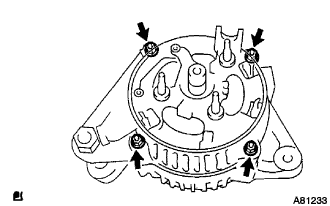

Заверните 4 гайки.
- Момент затяжки:
- 4,5 Н*м{46 кгс*см, 40 фунт-сила-дюймов}
 |
Установите 3 изолятора контактов в крышку генератора со стороны выпрямителя.
| 3. УСТАНОВИТЕ ДЕРЖАТЕЛЬ ГЕНЕРАТОРА С ДИОДНЫМ МОСТОМ |
Установите держатель держатель генератора с диодным мостом и закрепите его 3 винтами.
- Момент затяжки:
- 2,0 Н*м{20 кгс*см, 18 фунт-сила-дюймов}
| 4. УСТАНОВИТЕ РЕГУЛЯТОР ГЕНЕРАТОРА В СБОРЕ |
Установите регулятор генератора и закрепите его 2 винтами.
- Момент затяжки:
- 2,0 Н*м{20 кгс*см, 18 фунт-сила-дюймов}

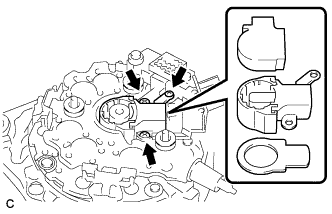

| 5. УСТАНОВИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ |
Вставьте уплотнительную пластину генератора в крышку генератора со стороны выпрямителя.
 |
Установите щеткодержатель генератора и закрепите его 3 винтами.
- Момент затяжки:
- 2,0 Н*м{20 кгс*см, 18 фунт-сила-дюймов}
Установите крышку щеткодержателя в щеткодержатель генератора.
Установите заднюю торцевую крышку генератора и закрепите ее 2 гайками.
- Момент затяжки:
- 4,4 Н*м{45 кгс*см, 39 фунт-сила-дюймов}
Установите пластину диодного моста и закрепите ее гайкой и винтом.
- Момент затяжки:
- Винт:
- 3,9 Н*м{40 кгс*см, 35 фунт-сила-дюймов}
- Гайка:
- 4,4 Н*м{45 кгс*см, 39 фунт-сила-дюймов}
Установите изолятор контакта и закрепите его гайкой.
- Момент затяжки:
- 4,1 Н*м{42 кгс*см, 36 фунт-сила-дюймов}
| 6. УСТАНОВИТЕ ШКИВ ГЕНЕРАТОРА |
- SST
- 09820-63010(09820-06010,09820-06020)
- УКАЗАНИЕ:
| SST 1-A и B | 09820-06010 |
| SST 2 | 09820-06020 |
Установите шкив генератора на вал ротора и затяните гайку крепления шкива рукой.
 |

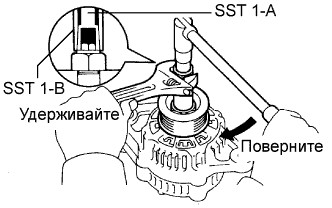

Удерживая специальный инструмент 1-A динамометрическим ключом, затяните соединение специальным инструментом 1-B по часовой стрелке до номинального момента затяжки.
- Момент затяжки:
- 39 Н*м{400 кгс*см, 29 фунт-сила-футов}
- ПРИМЕЧАНИЕ:
- Надежно зафиксируйте SST на валу ротора генератора.

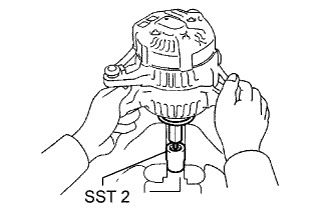

Зажмите SST 2 в тисках.
 |
Вставьте специальные инструменты 1-A и B в специальный инструмент 2 и закрепите гайку крепления шкива на специальном инструменте 2.

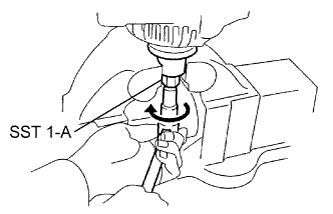

Затяните гайку крепления шкива, поверните SST 1-A в направлении, указанном на рисунке.
- Момент затяжки:
- 137 Н*м{1397 кгс*см, 101 фунт-сила-футов}
 |
Снимите генератор с SST 2.

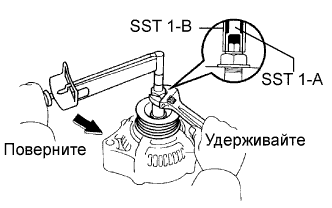

Поверните специальный инструмент 1-B и снимите специальные инструменты 1-A и B.
 |
Проверните шкив генератора и убедитесь, что он вращается плавно.
