Генератор (Изготовление Tmc) -- Разборка |
| 1. СНИМИТЕ ШКИВ ГЕНЕРАТОРА |
- SST
- 09820-63010(09820-06010,09820-06020)
- УКАЗАНИЕ:
| SST 1-A и B | 09820-06010 |
| SST 2 | 09820-06020 |
Удерживая специальный инструмент 1-A динамометрическим ключом, затяните соединение специальным инструментом 1-B по часовой стрелке до номинального момента затяжки.
- Момент затяжки:
- 39 Н*м{400 кгс*см, 29 фунт-сила-футов}
- ПРИМЕЧАНИЕ:
- Надежно зафиксируйте SST на валу ротора генератора.
 |
Зажмите SST 2 в тисках.
 |
Вставьте специальные инструменты 1-A и B в специальный инструмент 2 и закрепите гайку крепления шкива на специальном инструменте 2.
Чтобы ослабить гайку крепления шкива, поверните специальный инструмент 1-А в направлении, указанном на рисунке.
- ПРИМЕЧАНИЕ:
- Во избежание повреждения вала ротора не ослабляйте гайку крепления шкива более чем на пол-оборота.
 |
Снимите генератор с SST 2.
Поверните специальный инструмент 1-B и снимите специальные инструменты 1-A и B.
 |
Отверните гайку и снимите шкив генератора.
| 2. СНИМИТЕ ЩЕТКОДЕРЖАТЕЛЬ ГЕНЕРАТОРА В СБОРЕ |
Отвернуть гайку крепления и снять изолятор клеммы.
Выверните винт, гайку и снимите пластину диодного моста.
Отвернуть 2 гайки и снять заднюю крышку.
Снимите крышку щеткодержателя со щеткодержателя генератора .
 |
Выверните 3 винта и снимите щеткодержатель генератора.
Вытащите уплотнительную пластину из корпуса на стороне выпрямителя.
| 3. СНИМИТЕ РЕГУЛЯТОР ГЕНЕРАТОРА В СБОРЕ |
Выверните 2 винта и снимите регулятор генератора.
| 4. СНИМИТЕ ДЕРЖАТЕЛЬ ГЕНЕРАТОРА С ДИОДНЫМ МОСТОМ |
Выверните 3 винта и снимите держатель генератора с диодным мостом.
| 5. СНИМИТЕ КРЫШКУ ГЕНЕРАТОРА СО СТОРОНЫ ВЫПРЯМИТЕЛЯ |
Вытащите 3 изолятора контактов из корпуса на стороне выпрямителя.
Отверните 4 гайки.
 |

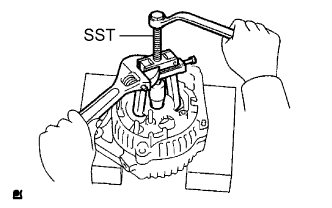

С помощью SST снять крышку диодного моста регулятора генератора.
- SST
- 09286-46011
 |
| 6. СНИМИТЕ РОТОР ГЕНЕРАТОРА В СБОРЕ |
Снимите шайбу с ротора генератора.
Снимите ротор генератора с крышки со стороны привода.
