Генератор (Изготовление Tmuk, Tmmt) Снятие. Corolla Auris

Двигатель. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Система Зарядки 4Zz-Fe. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ

  2. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ

  3. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2

  4. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ

  5. СНИМИТЕ ГЕНЕРАТОР В СБОРЕ

Генератор (Изготовление Tmuk, Tmmt) -- Снятие



1. ОТСОЕДИНИТЕ ПРОВОД ОТ ОТРИЦАТЕЛЬНОГО ВЫВОДА АККУМУЛЯТОРНОЙ БАТАРЕИ


2. СНИМИТЕ ПРАВУЮ ЗАДНЮЮ ЗАЩИТУ КАРТЕРА ДВИГАТЕЛЯ


3. СНИМИТЕ КРЫШКУ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ № 2


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 гайки, снимите 2 зажима и снимите крышку головки блока цилиндров № 2.



4. СНИМИТЕ ПОЛИКЛИНОВОЙ РЕМЕНЬ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Ослабьте натяжение поликлинового ремня, повернув натяжитель приводного ремня по часовой стрелке, и снимите поликлиновой ремень.

  1. Осторожно верните натяжитель в ненагруженное состояние.

    ПРИМЕЧАНИЕ:
    1. Для отвода натяжителя медленно вращайте его по часовой стрелке в течение не менее 3 секунд. Будьте осторожны, не прикладывайте усилие резко.
    2. Не прикладывайте дополнительных усилий после полного отвода натяжителя.


5. СНИМИТЕ ГЕНЕРАТОР В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Снимите заглушку контакта.

  1. Отверните гайку и отсоедините жгут проводов от вывода B.

  1. Отсоедините 2 разъема и зажим жгута проводов.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

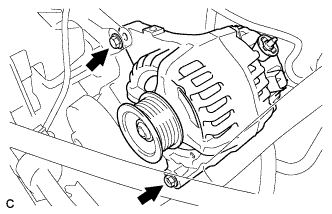

  1. Выверните 2 болта и снимите генератор в сборе.
