Генератор (Изготовление Tmc) Проверка. Corolla Auris

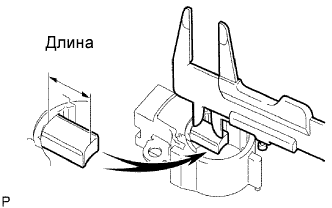

Штангенциркулем измерьте длину выступающей части щетки.

Номинальная длина выступающей части щетки::

9,5-11,5 мм (0,374-0,453 дюйма)

Минимально допустимая длина выступающей части щетки:

4,5 мм (0,177 дюйма)

Проверьте сопротивление.

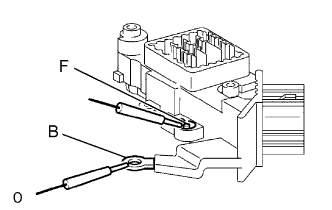

1. При помощи омметра измерьте сопротивление между контактами F и B..



   Номинальное сопротивление:




   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Контакт F - контакт B	-	Если поменять местами положительный и отрицательный щупы на контактах F и B, в одном положении сопротивление должно составлять менее 1 Ом, а в другом – 10 кОм или выше.

   Если результат не соответствует заданному, замените регулятор генератора в сборе.

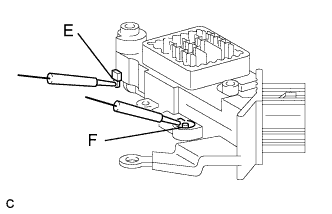

2. При помощи омметра измерьте сопротивление между контактами E и F.



   Номинальное сопротивление:




   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Контакт E - контакт F	-	Если поменять местами положительный и отрицательный щупы на контактах F и B, в одном положении сопротивление должно составлять менее 1 Ом, а в другом – 10 кОм или выше.

   Если результат не соответствует заданному, замените регулятор генератора в сборе.


Проверьте сопротивление.

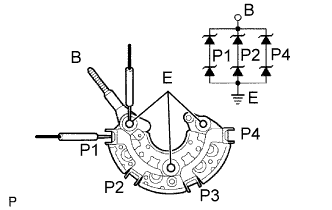

1. С помощью омметра измерьте сопротивление между контактами P1, P2, P4 и B, и между контактами P1, P2, P4 и E.



   Номинальное сопротивление:




   Контакты для подключения диагностического прибора	Режим	Заданные условия
   P1, P2, P4 и B	-	Сопротивление менее 1 Ом в одном направлении и более 10 кОм в другом направлении.
   P1, P2, P4 и E	-	Сопротивление менее 1 Ом в одном направлении и более 10 кОм в другом направлении.

   Если результат проверки не отвечает требованиям, замените держатель генератора с диодным мостом.


Проверьте, нет ли обрыва цепи в роторе.

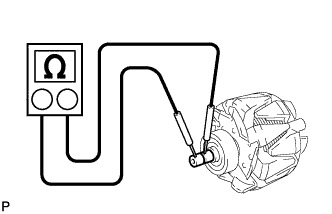

1. Измерьте сопротивление между токосъемными кольцами.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Токосъемное кольцо - токосъемное кольцо	Приблизительно 20°C (68°F)	1,7-2,1 кОм

   Если сопротивление не соответствует номинальному, ротор следует заменить.


Проверьте, нет ли короткого замыкания ротора на массу.

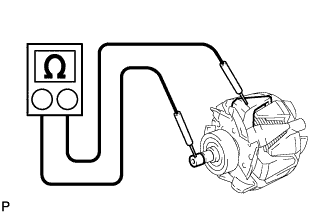

1. Измерьте сопротивление между токосъемным кольцом и ротором.


   Номинальное сопротивление:

   Контакты для подключения диагностического прибора	Режим	Заданные условия
   Токосъемное кольцо - ротор	-	1 МОм или более

   Если сопротивление не соответствует номинальному, ротор следует заменить.


Убедитесь, что токосъемные кольца не имеют шероховатостей и задиров.
Если есть шероховатости или задиры, замените ротор в сборе.

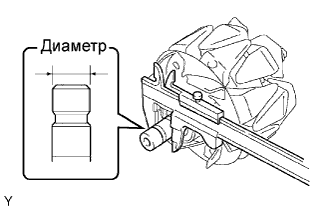

Измерьте диаметр токосъемных колец штангенциркулем.

Номинальный диаметр:

14,2-14,4 мм (0,559-0,567 дюйма)

Минимально допустимый диаметр:

14,0 мм (0,551 дюйма)
