Стартер (Изготовление Tmc) Повторная Сборка. Corolla Auris

Нанесите консистентную смазку на втулку и шлицы пусковой муфты и упорное кольцо.

Установите пусковую муфту и упорное кольцо на планетарный вал.

Нанесите консистентную смазку на пружинное стопорное кольцо и установите его в канавку планетарного вала.

Сожмите пружинное стопорное кольцо в тисках.

Удерживая пусковую муфту, с помощью пластмассового молотка подбейте планетарный вал и установите упорное кольцо на пружинное стопорное кольцо.

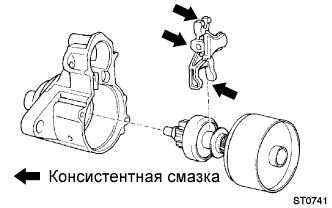

Нанесите консистентную смазку на рычаг привода, который соприкасается с поворотной частью стартера рычага привода.

Установите рычаг привода на пусковую муфту.

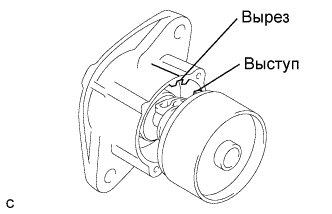

Совместите выступ амортизатора с вырезом на корпусе стартера и установите его.

Установите якорь на статор стартера.

Установите щеткодержатель.

С помощью отвертки отожмите пружину и вставьте щетку в щеткодержатель. Вставьте 4 щетки.

Нанесите турбинное масло с добавками на подшипник крышки.

Закрепите крышку 2 новыми винтами.

Момент затяжки:

1,5 Н*м{15 кгс*см, 13 фунт-сила-дюймов}

ПРИМЕЧАНИЕ:

Чтобы щеткодержатель и пылезащитный колпак не задевали друг за друга, устанавливайте крышку со стороны коллектора под углом.

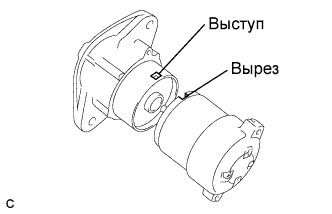

Совместите вырез на станине магнита с выступом амортизатора.

Закрепите станину магнита и якорь в сборе 2 стяжными болтами.

Момент затяжки:

5,9 Н*м{60 кгс*см, 52 фунт-сила-дюймов}

Зацепите плунжер втягивающего реле стартера за рычаг привода с верхней стороны.

Установите втягивающее реле и закрепите его 2 гайками.

Момент затяжки:

8,3 Н*м{85 кгс*см, 74 фунт-сила-дюймов}

Подсоедините вывод к контакту C и закрепите его гайкой.

Момент затяжки:

9,8 Н*м{100 кгс*см, 87 фунт-сила-дюймов}
