Насос Системы Охлаждения Проверка Без Снятия С Автомобиля. Corolla Auris

Ослабьте болты A и В.

Ослабьте болт C и снимите поликлиновой ремень.

ПРИМЕЧАНИЕ:

Не ослабляйте болт D.

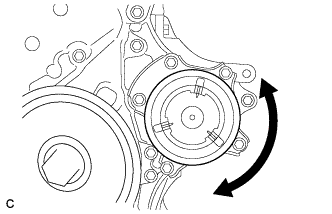

Поверните шкив и убедитесь, что подшипник насоса системы охлаждения вращается плавно и бесшумно.
При необходимости замените насос системы охлаждения в сборе.

Убедитесь в отсутствии капель охлаждающей жидкости на кожухе насоса системы охлаждения.
При необходимости замените насос системы охлаждения в сборе.

Установите ремень.

С помощью регулировочного болта C отрегулируйте натяжение поликлинового ремня.

Затяните болты А и В.

Момент затяжки:

Болт A:

19 Н*м{190 кгс*см, 14 фунт-сила-футов}

Болт B:

43 Н*м{438 кгс*см, 32 фунт-сила-футов}

ПРИМЕЧАНИЕ:

Не ослабляйте болт D.

Осмотрите приводной ремень и убедитесь в отсутствии износа, протирания волокон и т.д. При обнаружении дефектов замените ремень.

УКАЗАНИЕ:

1. При обнаружении каких-либо дефектов замените ремень.

2. Допускается наличие трещин на рифленой стороне ремня. При обнаружении отсутствующих фрагментов ребер ремня последний следует заменить.


После установки приводного ремня убедитесь в том, что он правильно располагается в углублениях рифления. Рукой проверьте, не выскользнул ли ремень из канавки нижней части шкива коленчатого вала.

УКАЗАНИЕ:

1. Под "новым ремнем" подразумевается ремень, который использовался на работающем двигателе менее 5 минут.

2. Под "ремнем, бывшим в употреблении" подразумевается ремень, находившийся на работающем двигателе 5 минут или более.

3. После установки нового ремня запустите двигатель на 5 минут, после чего снова проверьте натяжение.


Проверьте прогиб и натяжение поликлинового ремня

Прогиб:

Параметр / Устройство	Заданные условия
Новый ремень	7,5–8,6 мм (0,30–0,34 дюйма)
Ремень, бывший в употреблении	8,0–10,0 мм (0,32–0,39 дюйма)

Натяжение:

Параметр / Устройство	Заданные условия
Новый ремень (для моделей с системой кондиционирования)	688-940 Н (70-96 кг, 155-211 фунтов)
Новый ремень (для моделей без системы кондиционирования)	688-884 Н (70-90 кг, 155-199 фунтов)
Ремень, бывший в употреблении	402-598 Н (41-61 кг, 90-134 фунта)

УКАЗАНИЕ:

1. Проверьте прогиб поликлинового ремня в указанных точках.

2. Проверьте отклонение приводного ремня в указанных точках.

3. При установке нового ремня отрегулируйте его натяжение до указанной величины.

4. При проверке ремня, использовавшегося более 5 минут, необходимо использовать данные для "ремней, бывших в употреблении".

5. При повторной установке ремня, использовавшегося более 5 минут, отрегулируйте его натяжение и прогиб по промежуточным значениям для "ремней, бывших в употреблении".

6. Натяжение и прогиб поликлинового ремня следует проверять после проворачивания двигателя на 2 оборота.

7. При использовании прибора для проверки натяжения ремня, необходимо сначала проверить его точность по эталонному прибору.
