Дверь Багажного Отделения -- Разборка |
| 1. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с задним спойлером без верхнего стоп-сигнала) |
Введите в зацепление 6 фиксаторов и 4 захвата и установите верхнюю облицовочную панель двери багажного отделения в сборе.
 |
| 2. СНИМИТЕ ЦЕНТРАЛЬНЫЙ СТОП-СИГНАЛ В СБОРЕ (для моделей с задним спойлером без верхнего стоп-сигнала) |
Отсоедините разъем.
 |
Выверните 2 винта.
Освободите 2 фиксатора и снимите центральный стоп-сигнал в сборе.
- УКАЗАНИЕ:
- После снятия центрального стоп-сигнала в сборе замените фиксаторы новыми.
| 3. СНИМИТЕ ВЕРХНЮЮ ОБЛИЦОВОЧНУЮ ПАНЕЛЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ (для моделей с задним спойлером с верхним стоп-сигналом) |
Введите в зацепление 4 фиксатора и 4 захвата и установите верхнюю облицовочную панель двери багажного отделения в сборе.
 |
| 4. СНИМИТЕ ЛЕВУЮ БОКОВУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
Отсоедините штырь.
 |
Освободите захват и фиксатор и снимите боковую накладку двери багажного отделения вместе с креплением облицовки отделения для мелких вещей.
 |
Освободите 2 захвата и снимите крепление облицовки отделения для мелких вещей.
 |
| 5. СНИМИТЕ ПРАВУЮ БОКОВУЮ ОБЛИЦОВКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
| 6. СНИМИТЕ ВНУТРЕННЮЮ РУЧКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
Освободите 4 захвата и снимите внутреннюю ручку двери багажного отделения.
 |
| 7. СНИМИТЕ ПАНЕЛЬ ОБЛИЦОВКИ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
Снимите фиксатор (A).
 |
Освободите 11 фиксаторов и снимите облицовочную панель двери багажного отделения.
| 8. СНИМИТЕ ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |
Отсоедините разъем.
 |
Выверните 3 болта и снимите замок двери багажного отделения в сборе.
| 9. СНИМИТЕ КРЫШКУ НАСАДКИ РЫЧАГА ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ |
Снимите крышку насадки рычага заднего стеклоочистителя.
 |
| 10. СНИМИТЕ РЫЧАГ И ЩЕТКИ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ |
Отверните гайку и снимите рычаг и щетку заднего стеклоочистителя в сборе.
 |
| 11. СНИМИТЕ УПЛОТНИТЕЛЬНУЮ ШАЙБУ ДВИГАТЕЛЯ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ |
Снимите уплотнительную шайбу электродвигателя заднего стеклоочистителя.
 |
| 12. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ (изготовление TMC) |
Отсоедините разъем.
 |
Выверните 3 болта и снимите электродвигатель заднего стеклоочистителя в сборе.
| 13. СНИМИТЕ ЭЛЕКТРОДВИГАТЕЛЬ ЗАДНЕГО СТЕКЛООЧИСТИТЕЛЯ В СБОРЕ (изготовление TMUK, TMMT) |
Отсоедините разъем.
 |
Выверните 3 болта и снимите электродвигатель заднего стеклоочистителя в сборе.
| 14. СНИМИТЕ ЗАДНИЙ СПОЙЛЕР В СБОРЕ (для моделей производства ТМС без верхнего стоп-сигнала) |
Снимите 2 уплотнительные шайбы и 4 гайки.
 |
Освободите фиксатор и снимите задний спойлер в сборе.
| 15. СНИМИТЕ ЗАДНИЙ СПОЙЛЕР В СБОРЕ (для моделей производства TMUK,TMMT без верхнего стоп-сигнала) |
Снимите 2 уплотнительные шайбы и отверните 4 гайки.
 |
Освободите 3 фиксатора и снимите задний спойлер в сборе.
| 16. СНИМИТЕ ЗАДНИЙ СПОЙЛЕР В СБОРЕ (для моделей производства ТМС с верхним стоп-сигналом) |
Снимите 2 уплотнительные шайбы и отверните 4 гайки.
 |
Отсоедините разъем.
Освободите фиксатор и снимите задний спойлер в сборе.
| 17. СНИМИТЕ НАРУЖНУЮ НАКЛАДКУ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
Отверните 5 гаек.
 |
Освободите захват и снимите наружную накладку двери багажного отделения.

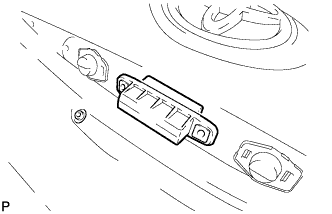

| 18. СНИМИТЕ ВЫКЛЮЧАТЕЛЬ ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
Отсоедините разъем и снимите выключатель открывания двери багажного отделения.
 |
| 19. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ |
Отсоедините разъем.
Освободите 2 захвата и снимите лампу освещения номерного знака в сборе.
 |
| 20. СНИМИТЕ ЛАМПУ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА В СБОРЕ |
