Дверь Багажного Отделения -- Регулировка |
- УКАЗАНИЕ:
Порядок выполнения работ для правой и левой сторон одинаков.
- Ниже рассмотрен порядок выполнения работ для левой стороны.

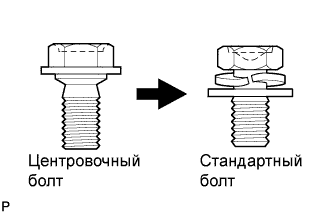

- Центровочные болты применяются для крепления дверных петель к кузову автомобиля и к двери. Не допускается регулировка положения двери с установленными центровочными болтами. При регулировке замените центровочные болты стандартными (с шайбами).
- Если для болта не указан момент затяжки, см. таблицу стандартных болтов (Нажмите здесь).
| 1. СНИМИТЕ КОВРИК ЗАДНЕГО ПОЛА (для моделей без напольной коробки полки багажного отделения) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
| 2. СНИМИТЕ КОВРИК ЗАДНЕГО ПОЛА (для моделей с напольной коробкой полки багажного отделения) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
| 3. СНИМИТЕ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
| 4. СНИМИТЕ ПРАВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
| 5. СНИМИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
| 6. СНИМИТЕ ЗАЩЕЛКУ РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ (заднюю) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
| 7. СНИМИТЕ ЗАДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без напольной коробки полки багажного отделения) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
| 8. СНИМИТЕ ЗАДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
| 9. ОТРЕГУЛИРУЙТЕ ПАНЕЛЬ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ |

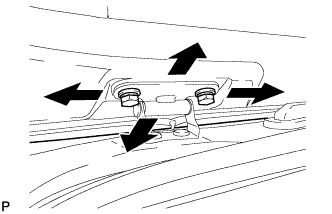

Перед регулировкой положения верхнего края двери багажного отделения по вертикали или горизонтали ослабьте болты.
 |
После регулировки затяните крепеж петель со стороны кузова.
- Момент затяжки:
- 20 Н*м{204 кгс*см, 15 фунт-сила-футов}

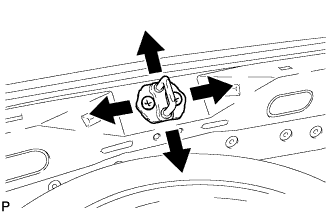

Отрегулируйте положение защелки, слегка ослабив крепежные винты защелки и подбив ее пластмассовым молотком.
 |
После регулировки затяните винты крепления защелки.
- Момент затяжки:
- 12 Н*м{122 кгс*см, 8,9 фунт-сила-футов}
| 10. УСТАНОВИТЕ ЗАДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
| 11. УСТАНОВИТЕ ЗАДНЮЮ ОБЛИЦОВОЧНУЮ НАКЛАДКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей без напольной коробки полки багажного отделения) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
| 12. УСТАНОВИТЕ ЗАЩЕЛКУ РЕМНЯ ДЛЯ УДЕРЖАНИЯ БАГАЖА В СБОРЕ (заднюю) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
| 13. УСТАНОВИТЕ ЛЕВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
| 14. УСТАНОВИТЕ ПРАВУЮ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
| 15. УСТАНОВИТЕ НАПОЛЬНУЮ КОРОБКУ ПОЛКИ БАГАЖНОГО ОТДЕЛЕНИЯ (для моделей с напольной коробкой полки багажного отделения) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
| 16. УСТАНОВИТЕ КОВРИК ЗАДНЕГО ПОЛА (для моделей с напольной коробкой полки багажного отделения) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
| 17. УСТАНОВИТЕ КОВРИК ЗАДНЕГО ПОЛА (для моделей без напольной коробки полки багажного отделения) |
для 3-дверной модели с кузовом типа "хэтчбэк": (Нажмите здесь)
