Болт Крепления Заднего Колеса К Ступице (Для Подвески С Двойными Поперечными Рычагами) Замена. Corolla ZZE150
Оси. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
СНИМИТЕ ЗАДНЕЕ КОЛЕСО
СНИМИТЕ ЗАДНЮЮ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА
СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА
СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ
ОСЛАБЬТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА
ОТСОЕДИНИТЕ ЗАДНИЙ ГИБКИЙ ШЛАНГ
СНИМИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА
ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ
СНИМИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ
СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК
СНИМИТЕ БОЛТ КРЕПЛЕНИЯ ЗАДНЕГО КОЛЕСА К СТУПИЦЕ
УСТАНОВИТЕ БОЛТ КРЕПЛЕНИЯ ЗАДНЕГО КОЛЕСА К СТУПИЦЕ
УСТАНОВИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК
УСТАНОВИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ
ПОДСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ
УСТАНОВИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА
УСТАНОВИТЕ ЗАДНИЙ ГИБКИЙ ШЛАНГ
ОТРЕГУЛИРУЙТЕ ХОД РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА
ПРОВЕРЬТЕ ЗАЗОР МЕЖДУ РЫЧАГОМ ЦИЛИНДРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА И ОГРАНИЧИТЕЛЕМ
УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ
РАЗМЕСТИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА
УСТАНОВИТЕ ЗАДНЮЮ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА
УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО
Болт Крепления Заднего Колеса К Ступице (Для Подвески С Двойными Поперечными Рычагами) -- Замена |
- УКАЗАНИЕ:
- Порядок выполнения работ для правой и левой сторон одинаков.
- Ниже рассмотрен порядок выполнения работ для левой стороны.
2. СНИМИТЕ ЗАДНЮЮ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
С помощью отвертки расцепите 2 фиксатора.
- УКАЗАНИЕ:
- Конец отвертки перед использованием следует изолировать защитной клейкой лентой.
Освободите 2 фиксатора.
Отсоедините разъем и снимите крышку вещевого ящика в облицовке туннеля пола.
3. СНИМИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
Снимите коврик вещевого ящика в облицовке туннеля пола.
4. СНИМИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
Выверните 4 болта и 2 винта.
Расцепите 4 захвата и снимите вещевой ящик в облицовке туннеля пола в сборе.
5. ОСЛАБЬТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА |
Полностью отпустите рычаг стояночного тормоза.
Ослабьте контргайку и регулировочную гайку, чтобы полностью отпустить трос привода стояночного тормоза.
6. ОТСОЕДИНИТЕ ЗАДНИЙ ГИБКИЙ ШЛАНГ |
Выверните болт и отсоедините левый задний гибкий шланг.
7. СНИМИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА |
Снимите защиту рычага стояночного тормоза с троса привода стояночного тормоза № 3 в сборе.
8. ОТСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ |
Отсоедините трос привода стояночного тормоза № 3 в сборе от суппорта заднего дискового тормоза в сборе.
Отсоедините трос привода стояночного тормоза № 3 в сборе от суппорта заднего дискового тормоза в сборе.
- УКАЗАНИЕ:
- Вставьте накидной ключ (14 мм) у основания троса привода стояночного тормоза № 3 в сборе, как показано на рисунке, чтобы отцепить фиксатор. Вытяните трос привода стояночного тормоза № 3 в сборе из суппорта заднего дискового тормоза в сборе.
9. СНИМИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ |
Выверните 2 болта и снимите суппорт заднего дискового тормоза в сборе.
- ПРИМЕЧАНИЕ:
- Суппорт тормоза не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.
10. СНИМИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК |
Снимите задний тормозной диск.
- УКАЗАНИЕ:
- Нанесите метки на диск и ступицу колеса.
11. СНИМИТЕ БОЛТ КРЕПЛЕНИЯ ЗАДНЕГО КОЛЕСА К СТУПИЦЕ |

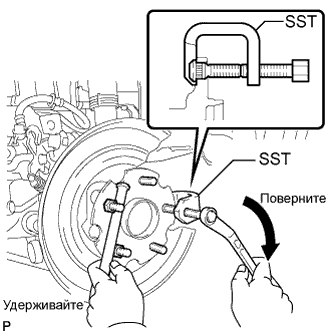

Временно установите 2 гайки и 2 шайбы на болт крепления заднего колеса к ступице, как показано на рисунке.
Удерживая ступицу колеса и подшипник в сборе с помощью SST и латунного стержня, либо другого аналогичного приспособления, выверните болт крепления заднего колеса к ступице.
- SST
- 09611-12010
12. УСТАНОВИТЕ БОЛТ КРЕПЛЕНИЯ ЗАДНЕГО КОЛЕСА К СТУПИЦЕ |

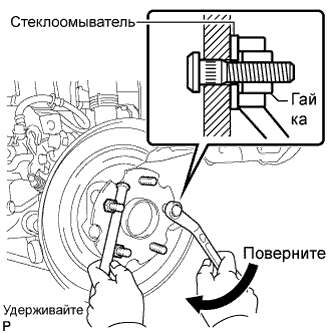

Установите шайбу и гайку на новый болт крепления заднего колеса к ступице, как показано на рисунке.
Удерживая ступицу и подшипник с помощью латунного стержня или другого аналогичного приспособления, установите болт крепления заднего колеса к ступице, затягивая гайку.
13. УСТАНОВИТЕ ЗАДНИЙ ТОРМОЗНОЙ ДИСК |
Совместите метки на диске и ступице колеса, и установите диск.
- ПРИМЕЧАНИЕ:
- При замене заднего тормозного диска новым выбирайте положение установки, в котором диск имеет минимальное биение.
14. УСТАНОВИТЕ СУППОРТ ЗАДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ |
Закрепите суппорт заднего тормозного диска 2 болтами.
- Момент затяжки:
- 57 Н*м{581 кгс*см, 42 фунт-сила-футов}
15. ПОДСОЕДИНИТЕ ТРОС ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА № 3 В СБОРЕ |
Установите трос привода стояночного тормоза № 3 в сборе на суппорт заднего дискового тормоза в сборе.
- УКАЗАНИЕ:
- Убедитесь в том, что фиксатор троса привода стояночного тормоза № 3 в сборе вошел в зацепление с суппортом заднего дискового тормоза в сборе, как показано на рисунке.
Подсоедините трос привода стояночного тормоза № 3 в сборе к суппорту заднего дискового тормоза в сборе.
16. УСТАНОВИТЕ ЗАЩИТНЫЙ ЭЛЕМЕНТ РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА |
Установите защиту рычага стояночного тормоза на трос привода стояночного тормоза № 3 в сборе.
17. УСТАНОВИТЕ ЗАДНИЙ ГИБКИЙ ШЛАНГ |
Закрепите левый задний гибкий шланг болтом.
- Момент затяжки:
- 29 Н*м{296 кгс*см, 21 фунт-сила-футов}
18. ОТРЕГУЛИРУЙТЕ ХОД РЫЧАГА СТОЯНОЧНОГО ТОРМОЗА |
- ПРИМЕЧАНИЕ:
- Перед регулировкой стояночного тормоза удостоверьтесь, что из трубопроводов тормозной системы удален воздух.
Снимите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).
Полностью отпустите рычаг стояночного тормоза.
Ослабьте контргайку и регулировочную гайку, чтобы полностью отпустить трос привода стояночного тормоза.
3-5 раз нажмите педаль тормоза при выключенном двигателе.
Поворачивайте регулировочную гайку до тех пор, пока не будет обеспечен надлежащий ход рычага стояночного тормоза.
- Ход рычага стояночного тормоза:
- 8–11 щелчков при 300 Н (30 кгс, 67 фунт-сил)
Затяните контргайку.
- Момент затяжки:
- 6,0 Н*м{61 кгс*см, 53 фунт-сила-дюймов}
Затяните рычаг стояночного тормоза 3–4 раза и проверьте ход рычага стояночного тормоза.
Проверьте, не прихватывает ли тормоза.
Установите вещевой ящик в облицовке туннеля пола в сборе (Нажмите здесь).
19. ПРОВЕРЬТЕ ЗАЗОР МЕЖДУ РЫЧАГОМ ЦИЛИНДРА ЗАДНЕГО ДИСКОВОГО ТОРМОЗА И ОГРАНИЧИТЕЛЕМ |
Отпустите рычаг стояночного тормоза и убедитесь, что зазор между рычагом цилиндра заднего дискового тормоза и ограничителем находится в допустимых пределах.
- Зазор:
- 0 мм (0 дюймов)
Если зазор не соответствует заданному, замените суппорт заднего дискового тормоза в сборе.
20. УСТАНОВИТЕ ВЕЩЕВОЙ ЯЩИК В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА В СБОРЕ |
Введите в зацепление 4 захвата.
Установите вещевой ящик в облицовке туннеля пола и закрепите его 4 болтами и 2 винтами.
21. РАЗМЕСТИТЕ КОВРИК ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
Установите коврик вещевого ящика в облицовке туннеля пола.
22. УСТАНОВИТЕ ЗАДНЮЮ КРЫШКУ ВЕЩЕВОГО ЯЩИКА В ОБЛИЦОВКЕ ТУННЕЛЯ ПОЛА |
Подсоедините разъем.
Установите крышку вещевого ящика в облицовке туннеля пола и закрепите ее 4 фиксаторами.
23. УСТАНОВИТЕ ЗАДНЕЕ КОЛЕСО |
- Момент затяжки:
- 103 Н*м{1050 кгс*см, 76 фунт-сила-футов}
