Болт Крепления Переднего Колеса К Ступице Замена. Corolla ZZE150

Подвеска И Оси. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Оси. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО

  2. ОТСОЕДИНИТЕ ПЕРЕДНИЙ ГИБКИЙ ШЛАНГ

  3. ОТСОЕДИНИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)

  4. ОТСОЕДИНИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (за исключением моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)

  5. СНИМИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК (для моделей с двигателем серии ZR, 4ZZ-FE производства ТМС)

  6. СНИМИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК (за исключением моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)

  7. СНИМИТЕ БОЛТ КРЕПЛЕНИЯ ПЕРЕДНЕГО КОЛЕСА К СТУПИЦЕ

  8. УСТАНОВИТЕ БОЛТ КРЕПЛЕНИЯ ПЕРЕДНЕГО КОЛЕСА К СТУПИЦЕ

  9. УСТАНОВИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК (для моделей с двигателем серии ZR, 4ZZ-FE производства ТМС)

  10. УСТАНОВИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК (за исключением моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)

  11. УСТАНОВИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)

  12. УСТАНОВИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (за исключением моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)

  13. УСТАНОВИТЕ ПЕРЕДНИЙ ГИБКИЙ ШЛАНГ

  14. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО

Болт Крепления Переднего Колеса К Ступице -- Замена


УКАЗАНИЕ:
  1. Порядок выполнения работ для правой и левой сторон одинаков.
  2. Ниже рассмотрен порядок выполнения работ для левой стороны.


1. СНИМИТЕ ПЕРЕДНЕЕ КОЛЕСО


2. ОТСОЕДИНИТЕ ПЕРЕДНИЙ ГИБКИЙ ШЛАНГ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните болт и отсоедините передний гибкий шланг.



3. ОТСОЕДИНИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Выверните 2 болта и отделите суппорт переднего дискового тормоза в сборе от поворотного кулака.

    ПРИМЕЧАНИЕ:
    Суппорт тормоза не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.


4. ОТСОЕДИНИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (за исключением моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Оси.Система Осей.Болт Крепления Переднего Колеса К Ступице Замена

  1. Выверните 2 болта и отделите суппорт переднего дискового тормоза в сборе от поворотного кулака.

    ПРИМЕЧАНИЕ:
    Суппорт тормоза не должен висеть на гибком шланге, поэтому его следует закрепить проводом или каким-либо аналогичным приспособлением.


5. СНИМИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК (для моделей с двигателем серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Оси.Система Осей.Болт Крепления Переднего Колеса К Ступице Замена

  1. Снимите передний диск.

    УКАЗАНИЕ:
    Нанесите сборочные метки на диск и ступицу колеса.


6. СНИМИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК (за исключением моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Оси.Система Осей.Болт Крепления Переднего Колеса К Ступице Замена

  1. Снимите передний диск.

    УКАЗАНИЕ:
    Нанесите сборочные метки на диск и ступицу колеса.


7. СНИМИТЕ БОЛТ КРЕПЛЕНИЯ ПЕРЕДНЕГО КОЛЕСА К СТУПИЦЕ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Оси.Система Осей.Болт Крепления Переднего Колеса К Ступице Замена

  1. Временно установите 2 гайки и 2 шайбы на болт крепления переднего колеса к ступице, как показано на рисунке.

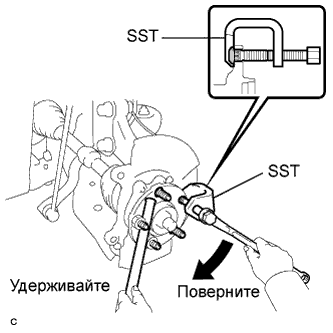

  1. Удерживая ступицу колеса с помощью SST и латунного стержня, либо другого аналогичного приспособления, выверните болт крепления переднего колеса к ступице.

    SST
    09611-12010


8. УСТАНОВИТЕ БОЛТ КРЕПЛЕНИЯ ПЕРЕДНЕГО КОЛЕСА К СТУПИЦЕ


COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Оси.Система Осей.Болт Крепления Переднего Колеса К Ступице Замена

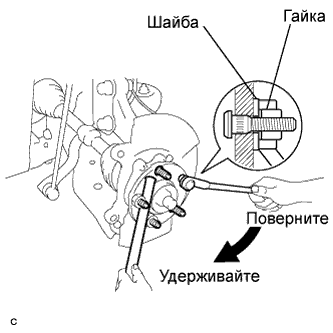

  1. Установите на болт крепления переднего колеса к ступице шайбу и гайку, как показано на рисунке.

  1. Зафиксировав переднюю полуось латунным стержнем или аналогичным приспособлением, установите болт крепления колеса к ступице, затянув гайку.



9. УСТАНОВИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК (для моделей с двигателем серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Оси.Система Осей.Болт Крепления Переднего Колеса К Ступице Замена

  1. Совместите сборочные метки на диске и ступице колеса и установите диск.

    ПРИМЕЧАНИЕ:
    При замене диска на новый выбирайте положение установки, в котором передний диск имеет минимальное биение.


10. УСТАНОВИТЕ ПЕРЕДНИЙ ТОРМОЗНОЙ ДИСК (за исключением моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Оси.Система Осей.Болт Крепления Переднего Колеса К Ступице Замена

  1. Совместите сборочные метки на диске и ступице колеса и установите диск.

    ПРИМЕЧАНИЕ:
    При замене диска на новый выбирайте положение установки, в котором передний диск имеет минимальное биение.


11. УСТАНОВИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (для моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Прикрепите суппорт переднего дискового тормоза в сборе двумя болтами к поворотному кулаку.

    Момент затяжки:
    107 Н*м{1089 кгс*см, 79 фунт-сила-футов}


12. УСТАНОВИТЕ СУППОРТ ПЕРЕДНЕГО ДИСКОВОГО ТОРМОЗА В СБОРЕ (за исключением моделей с двигателями серии ZR, 4ZZ-FE производства ТМС)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Оси.Система Осей.Болт Крепления Переднего Колеса К Ступице Замена

  1. Прикрепите суппорт переднего дискового тормоза в сборе двумя болтами к поворотному кулаку.

    Момент затяжки:
    107 Н*м{1089 кгс*см, 79 фунт-сила-футов}


13. УСТАНОВИТЕ ПЕРЕДНИЙ ГИБКИЙ ШЛАНГ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Подсоедините передний гибкий шланг к поворотному кулаку и закрепите его болтом.

    Момент затяжки:
    29 Н*м{296 кгс*см, 21 фунт-сила-футов}


14. УСТАНОВИТЕ ПЕРЕДНЕЕ КОЛЕСО
Момент затяжки:
103 Н*м{1050 кгс*см, 76 фунт-сила-футов}
