Верхняя Панель Приборов (Для Моделей С Кузовом Типа Хэтчбэк) Повторная Сборка. Corolla ZZE150

Кузов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150
Панель Приборов. COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 1 (для моделей с левосторонним рулевым управлением)

  2. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 1 (для моделей с правосторонним рулевым управлением)

  3. УСТАНОВИТЕ ДАТЧИК СОЛНЕЧНОЙ РАДИАЦИИ (для моделей с автоматическим кондиционером)

  4. УСТАНОВИТЕ ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ (для моделей с системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток)

  5. УСТАНОВИТЕ ПРОВОД ПАНЕЛИ ПРИБОРОВ № 2 (для моделей с системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток)

  6. УСТАНОВИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (с системой навигации)

  7. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА В СБОРЕ

  8. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 4

  9. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 3

  10. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 2

  11. УСТАНОВИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 2 В СБОРЕ НА ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

  12. УСТАНОВИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 1 В СБОРЕ НА ПАНЕЛЬ ПРИБОРОВ В СБОРЕ

  13. УСТАНОВИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ

  14. УСТАНОВИТЕ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ

  15. УСТАНОВИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ

  16. УСТАНОВИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ

  17. УСТАНОВИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ НА ПАНЕЛИ ПРИБОРОВ (со стороны водителя)

  18. УСТАНОВИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ НА ПАНЕЛИ ПРИБОРОВ (со стороны переднего пассажира)

Верхняя Панель Приборов (Для Моделей С Кузовом Типа "Хэтчбэк") -- Повторная Сборка



1. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 1 (для моделей с левосторонним рулевым управлением)

  1. Снимите отслаивающуюся бумагу с подушки панели приборов № 1 (если используется новая подушка).



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Панель Приборов.Верхняя Панель Приборов (Для Моделей С Кузовом Типа

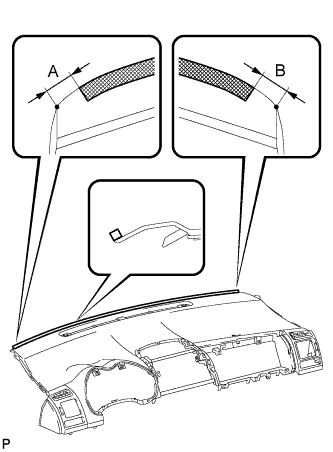

  1. Установите подушку панели приборов № 1, как показано на рисунке.

    Участок
    		Измерение
    А
    		5–15 мм (0,197–0,590 дюйма)
    B
    		5–15 мм (0,197–0,590 дюйма)


2. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 1 (для моделей с правосторонним рулевым управлением)

  1. Снимите отслаивающуюся бумагу с подушки панели приборов № 1 (если используется новая подушка).



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Панель Приборов.Верхняя Панель Приборов (Для Моделей С Кузовом Типа

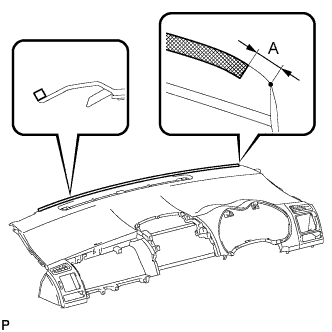

  1. Установите подушку панели приборов № 1, как показано на рисунке.

    Участок
    		Измерение
    А
    		5–15 мм (0,197–0,590 дюйма)


3. УСТАНОВИТЕ ДАТЧИК СОЛНЕЧНОЙ РАДИАЦИИ (для моделей с автоматическим кондиционером)


  1. Если используется новая верхняя часть панели приборов.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

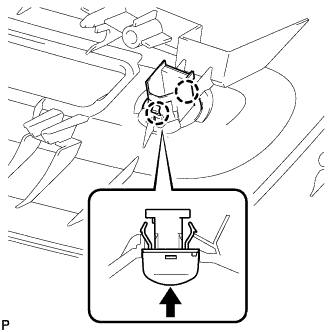

    1. Отрежьте сегменты ползунка, показанные на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

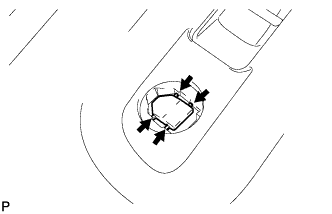

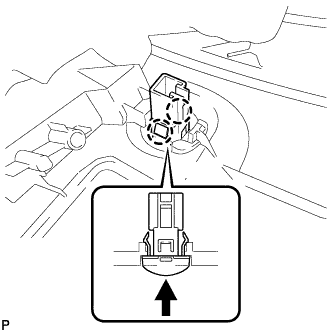

  1. Введите в зацепление 2 захвата и установите датчик солнечной радиации.



4. УСТАНОВИТЕ ДАТЧИК СИСТЕМЫ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ОСВЕЩЕНИЕМ (для моделей с системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток)


  1. Если используется новая верхняя часть панели приборов.



      COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

    1. Отрежьте сегменты ползунка, показанные на рисунке.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

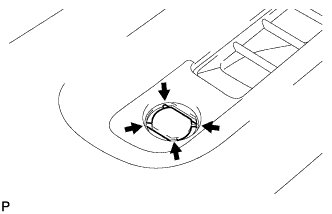

  1. Введите в зацепление 2 захвата и установите датчик автоматического управления освещением.



5. УСТАНОВИТЕ ПРОВОД ПАНЕЛИ ПРИБОРОВ № 2 (для моделей с системой автоматического управления освещением или системой подфарников, включаемых при движении в светлое время суток)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Панель Приборов.Верхняя Панель Приборов (Для Моделей С Кузовом Типа

  1. Введите в зацепление 6 зажимов и установите жгут проводов панели приборов № 2.

  1. Подсоедините все разъемы.



6. УСТАНОВИТЕ АНТЕННУ СИСТЕМЫ НАВИГАЦИИ В СБОРЕ (с системой навигации)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Панель Приборов.Верхняя Панель Приборов (Для Моделей С Кузовом Типа

  1. Установите антенну системы навигации в сборе и закрепите ее 2 винтами.

  1. Введите в зацепление 3 зажима.



7. УСТАНОВИТЕ ПОДУШКУ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Панель Приборов.Верхняя Панель Приборов (Для Моделей С Кузовом Типа

  1. Введите в зацепление 5 креплений.



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Панель Приборов.Верхняя Панель Приборов (Для Моделей С Кузовом Типа

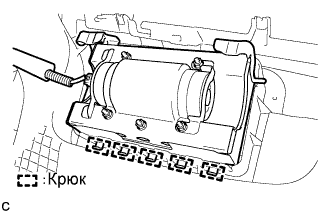

  1. Установите переднюю подушку безопасности пассажира на панель приборов и введите в зацепление 5 креплений.



8. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 4

  1. Снимите отслаивающуюся бумагу с подушки панели приборов № 4 (если используется новая подушка).



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите подушку панели приборов № 4.



9. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 3

  1. Снимите отслаивающуюся бумагу с подушки панели приборов № 3 (если используется новая подушка).



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите подушку панели приборов № 3.



10. УСТАНОВИТЕ ПОДУШКУ ПАНЕЛИ ПРИБОРОВ № 2

  1. Снимите отслаивающуюся бумагу с подушки панели приборов № 2 (если используется новая подушка).



    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите подушку панели приборов № 2.



11. УСТАНОВИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 2 В СБОРЕ НА ПАНЕЛЬ ПРИБОРОВ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите регулятор температуры воздуха в салоне № 2 на панель приборов и закрепите его 2 винтами <C> или <D>.



12. УСТАНОВИТЕ РЕГУЛЯТОР ТЕМПЕРАТУРЫ ВОЗДУХА В САЛОНЕ № 1 В СБОРЕ НА ПАНЕЛЬ ПРИБОРОВ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите регулятор температуры воздуха в салоне № 1 на панель приборов и закрепите его 2 винтами <C> или <D>.



13. УСТАНОВИТЕ ВОЗДУХОВОД № 1 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите воздуховод № 1 соединения отопителя и воздуховода с дефлектором и закрепите его 2 винтами <C> или <D>.



14. УСТАНОВИТЕ ВОЗДУХОВОД № 3 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите воздуховод № 3 соединения отопителя и воздуховода с дефлектором и закрепите его 2 винтами <C> или <D>.



15. УСТАНОВИТЕ ВОЗДУХОВОД № 2 СОЕДИНЕНИЯ ОТОПИТЕЛЯ И ВОЗДУХОВОДА С ДЕФЛЕКТОРОМ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите воздуховод № 2 соединения отопителя и воздуховода с дефлектором и закрепите его 4 винтами <C> или <D>.



16. УСТАНОВИТЕ СОПЛО ОТТАИВАТЕЛЯ В СБОРЕ


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150

  1. Установите сопло оттаивателя в сборе и закрепите его 3 винтами <C> или <D>.



17. УСТАНОВИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ НА ПАНЕЛИ ПРИБОРОВ (со стороны водителя)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Панель Приборов.Верхняя Панель Приборов (Для Моделей С Кузовом Типа

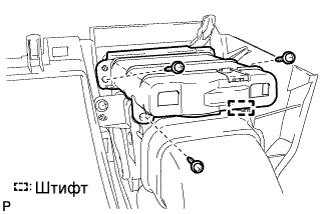

  1. Введите в зацепление штифт.

    ПРИМЕЧАНИЕ:
    Проверьте надежность зацепления штифта.

  1. Установите подставку для чашки панели приборов и закрепите ее 3 винтами <C> или <D>.



18. УСТАНОВИТЕ ПОДСТАВКУ ДЛЯ ЧАШКИ НА ПАНЕЛИ ПРИБОРОВ (со стороны переднего пассажира)


    COROLLA, AURIS. ZZE150 ZRE151,152 NDE150.Панель Приборов.Верхняя Панель Приборов (Для Моделей С Кузовом Типа

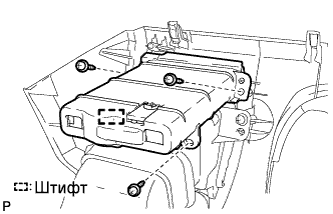

  1. Введите в зацепление штифт.

    ПРИМЕЧАНИЕ:
    Проверьте надежность зацепления штифта.

  1. Установите подставку для чашки панели приборов и закрепите ее 3 винтами <C> или <D>.
